Описание

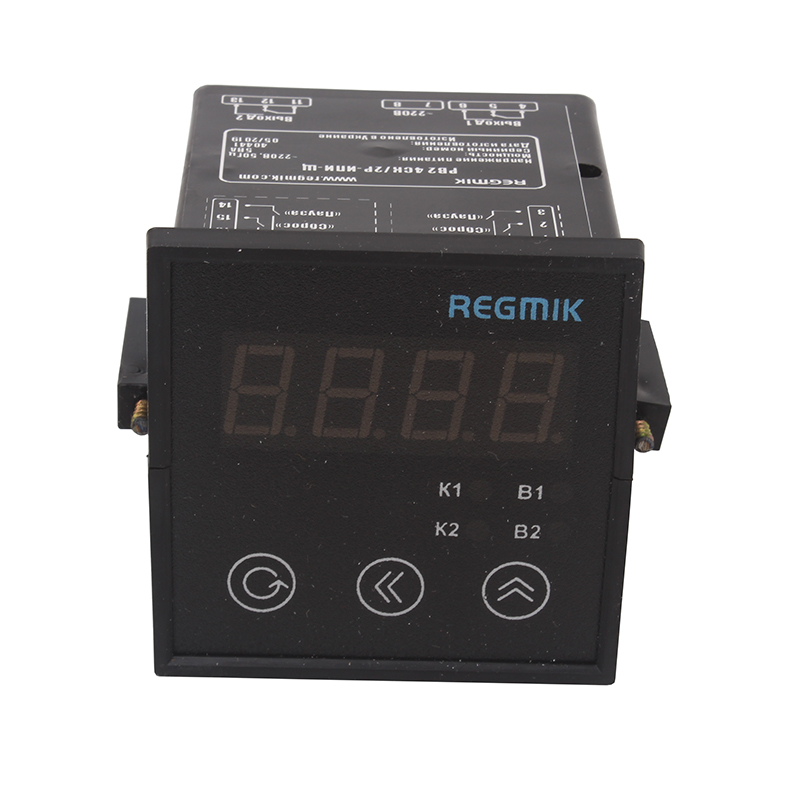

Реле времени (РВ) предназначены для отсчета временных интервалов и автоматического включения или отключения исполнительных устройств с заданной периодичностью. Позволяют реализовать запуск и остановку оборудования через определенные интервалы времени, контролировать различные временные процессы.
Предприятие изготавливает одноканальные (РВ1), двухканальные (РВ2), трехканальные (РВ3), а так же восьмиканальные (РВ8) реле времени. Реле времени изготавливаются в корпусах для щитового, настенного и DIN-реечного монтажа.
РВ1 - одноканальное реле времени:
- одно устройство сравнения для управления исполнительными устройствами;
- однократный или циклический режим счета;
- программируемое время удержания исполнительных устройств во включенном состоянии (до 255 сек.).

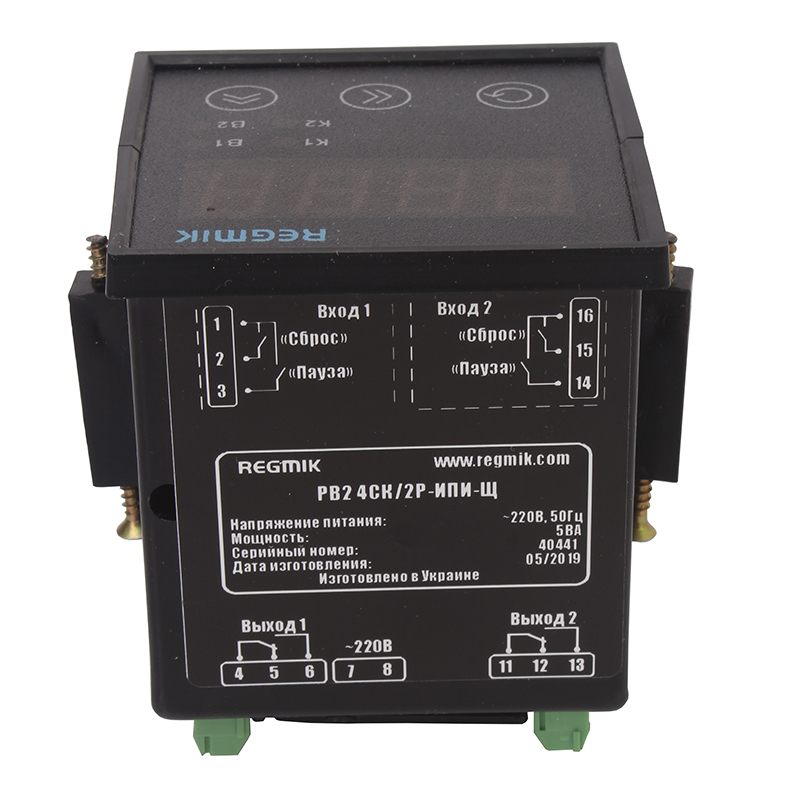

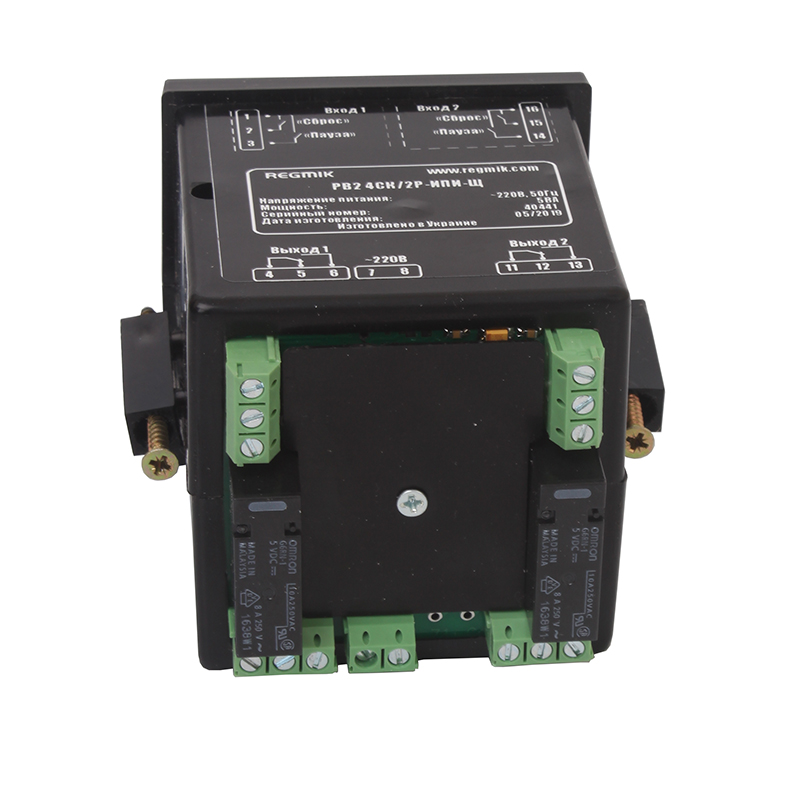

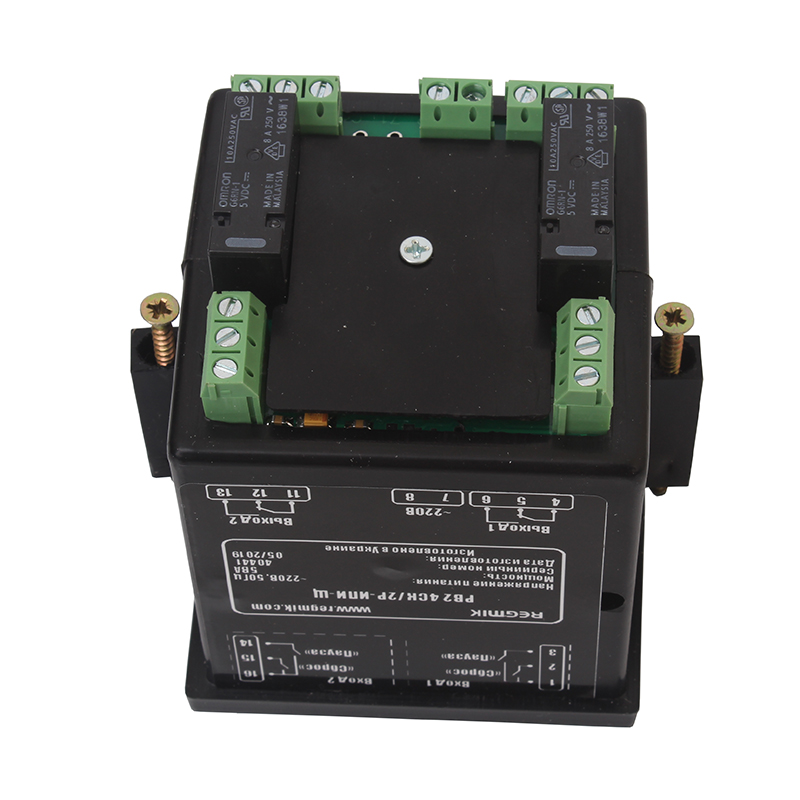

РВ2 (3, 4, 8) - многоканальные реле времени:
- два, три, четыре, восемь независимых таймера;
- два, три, четыре, восемь устройств сравнения для управления исполнительными устройствами;
- однократный или циклический режим счета.
Функции и режимы работы реле времени:
- автоматический отсчет временных интервалов заданной длительности. Прямой или обратный, однократный или циклический счет;
- отображение времени таймера на светодиодном цифровом индикаторе текущего значения в: - секундах и десятых долях секунды; - минутах и секундах; - часах и минутах; - атическое определение единиц отображения;
- световая индикация режимов работы;
- формирование временных интервалов от 0.1 с до 100 ч;
- формирование управляющих программ (максимальное количество циклов - 99, максимальное количество временных интервалов в цикле - 20);
- возможность изменения параметров работы прибора, коррекция заданного времени счета (уставки);
- управление выходными устройствами при достижении уставки или нулевого значения, а так же подачей внешних управляющих воздействий;
- интерфейс RS-485.
| Наименование характеристики | Значение величины |
| Номинальное напряжение питания, В | 220 АС (12 DC) |
| Допустимое отклонение напряжения питания, % | -15…+10 |
| Потребляемая мощность, не более, ВА | 6 |
| Количество каналов | from 1 to 8 |
| Заданные значения временных интервалов | от 0,1 с. до 100ч. |
| Максимальное количество временных интервалов в цикле | 20 |
| Максимальное количество циклов | 99 |
| Количество управляющих входов (на один канал) | 2 |
| Типы выходных устройств | По таблице 2 |
| Степень защиты корпуса | IP20 |
| Габаритные размеры прибора, мм | 72x72x90 |
| Масса прибора, не более, кг | 0,5 |
| Тип | Параметр | |
| Название | Значение | |
| Оптопара симисторная | Максимальный ток нагрузки симистора | 100 мА при напряжении 220 В 50 Гц |
| Электромагнитное реле | Максимальный ток, коммутируемый контактами | 8 А при напряжении 220В, 50Гц и cosj > 0,4 |
| Транзисторный ключ | Максимальный ток нагрузки транзистора | 150 мА при напряжении 50 В постоянного тока |
| Оптопара транзисторная | Максимальный ток нагрузки транзистора | 150 мА при напряжении 50 В постоянного тока |
| RS-485 | Интерфейс связи с блоком расширения выходов | Скорость передачи данных до 115200 бод, протокол Modbus |
Для РВ8 в качестве выходного устройства рекомендуется использовать блок расширения выходов БР8.
