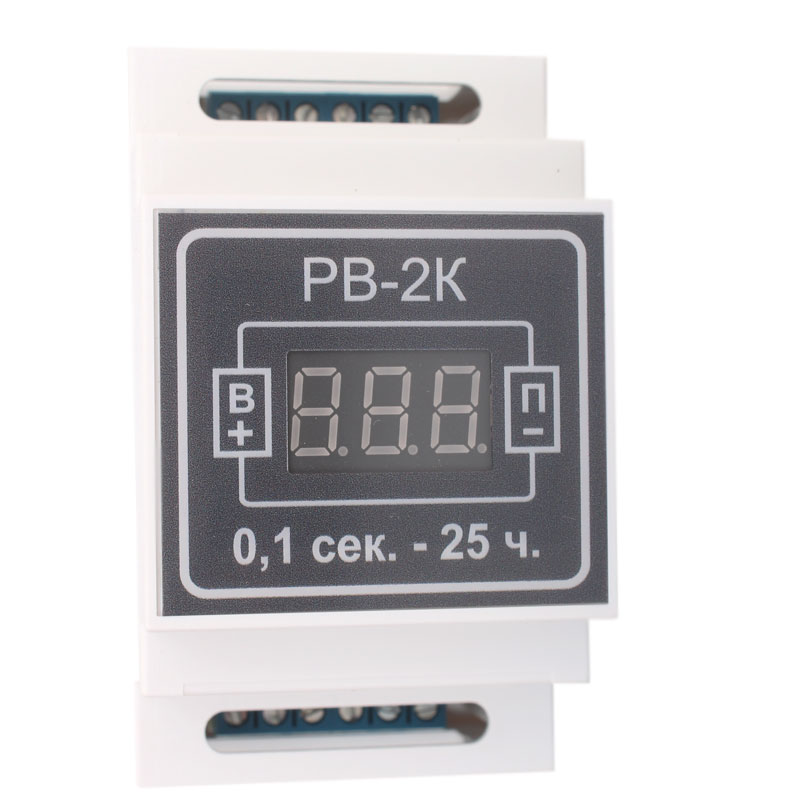

Двухканальное реле времени РВ-2К

Голосов: 1
Документация:
Паспорт(31.91 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Двухканальное реле времени РВ-2К используется для формирования необходимых выдержек времени в различных технологических процессах.

Область применения

Чаще всего реле используется для управления направлением вращения электродвигателей.

Также реле времени может использоваться и в качестве двух независимых таймеров для управления оборудованием. В этом случае каждое из двух реле работает независимо, по собственной программе.

Настройки прибора позволяют по каждому реле отдельно запрограммировать:

  • а) отложенный старт включения;
  • б) выключение после отработки определенного времени;
  • в) управление нагрузкой по циклу работа-простой.

Далее можно выбрать, будут ли эти два реле работать независимо, или отрабатывать свои параметры поочередно. При этом можно вручную перезапустить оба реле сразу кнопкой на приборе.

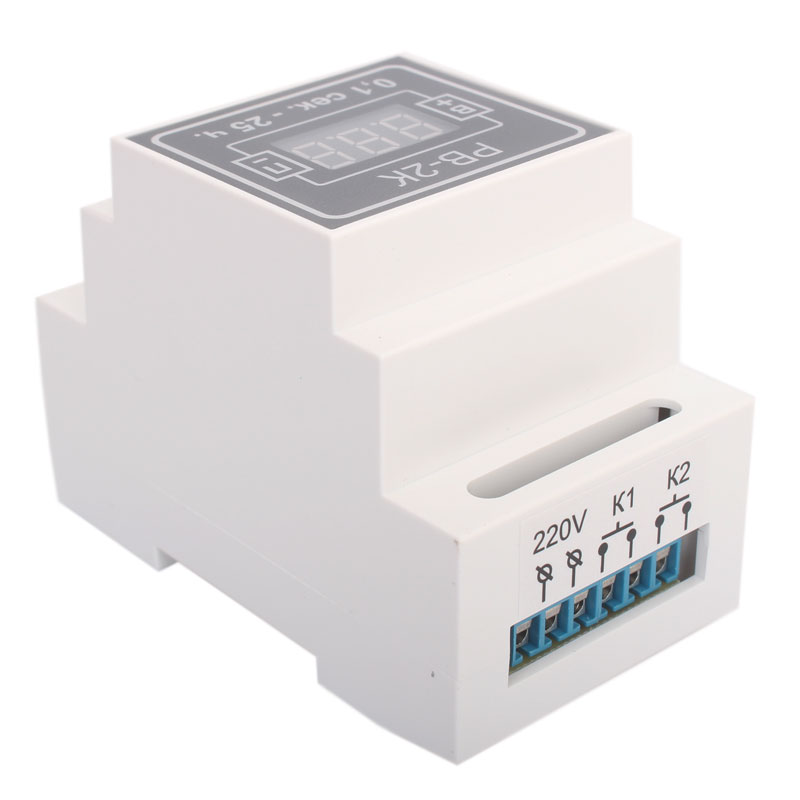

Также конструкция прибора позволяет реализовать дистанционный перезапуск каждого реле по отдельности, замкнув специальные контакты (с помощью кнопки, концевого выключателя специальной конструкции, и т.д.).

Функциональные возможности

В двухканальном реле времени РВ-2К пользователь может задать следующие параметры:

  • время работы (от 0,1 секунды до 25 часов). Настраивается для каждого канала (каждого реле) отдельно.
  • время простоя (от 0,1 секунды до 25 часов). Настраивается для каждого канала (каждого реле) отдельно.
  • инверсию выхода (подключается ли нагрузка при запуске таймера, или сначала идет задержка). Настраивается для каждого канала (каждого реле) отдельно.
  • синхронизацию работы реле: раздельная независимая работа двух реле, либо поочередная отработка параметров.

Характеристики

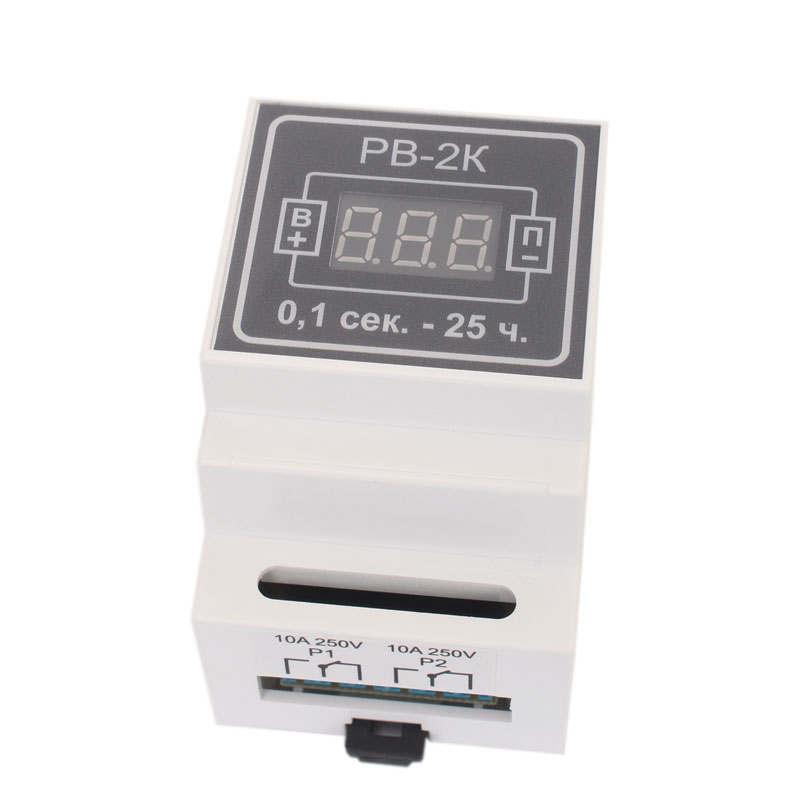

Максимальный коммутируемый ток при cos φ =1 10 Ампер
Часы реального времени Нет
Варианты работы таймера выключение после отработки времени, задержка включения, работа по циклу включено-выключено, гибкая настройка логики работы, ручной перезапуск таймеров, самостоятельная работа 2 реле, поочередная работа 2 реле, реле реверса (направления)
Время установки таймеров от 0,1 секунды до 25 часов
Единица программирования времени 0,1 секунды, 1 секунда, 1 минута, 5 минут
Энергонезависимая память Да
Напряжение питания прибора от 130 до 300 Вольт 50 Гц
Способ монтажа (подключения) DIN-рейка
Габаритные размеры 5 х 9 х 6,5 см (эквивалент 3 стандартных токовых автомата)

Комплектация

В стандартный набор поставки РВ-2К реле времени входит паспорт.
