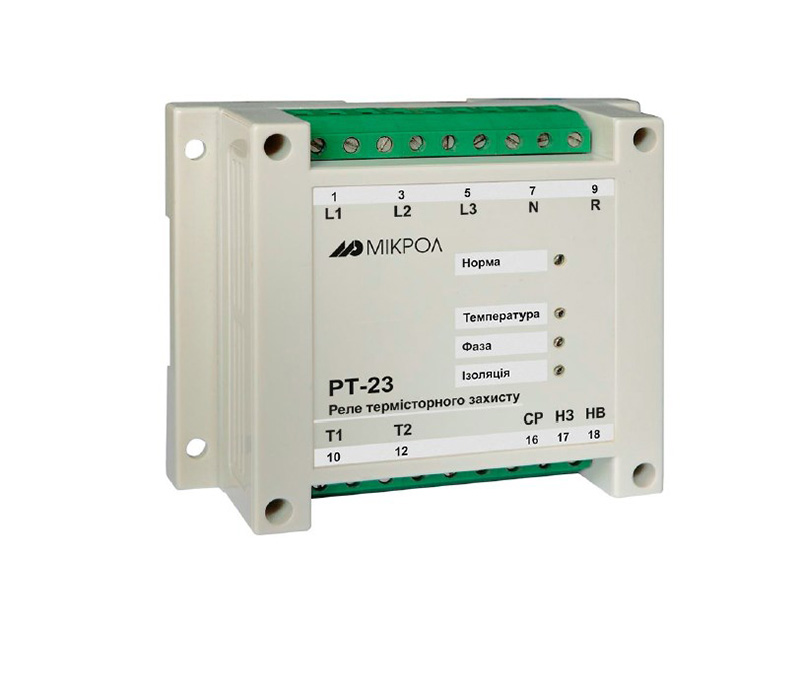

Реле термисторной защиты трехфазных двигателей РТ-23

Голосов: 1
Документация:
5078 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле термисторной защиты трехфазных двигателей РТ-23 предназначен для непрерывного контроля работы и защиты трехфазных электродвигателей, генераторов и их отключения в случае возникновения аварийной ситуации:

  • контроль наличия напряжения по трем фазам;
  • контроль целостности изоляции двигателя;
  • контроль температуры обмоток двигателя 3-мя или 6-ю датчиками одновременно, которыми должен быть оснащен защищаемый двигатель;
  • контроль короткого замыкания датчиков температуры.
    • Автовозврат после пропадания аварии
    • Одно выходное переключающее реле.
    • Индикация работы и состояния реле.

Характеристики

Наименование

Значение

Время включения прибора, не более

5 с

Время срабатывания при обнаружении неисправности, не более

10 с

Время возвращения прибора в рабочее состояние, не более

10 с

Номинальное сопротивление датчиков температуры двигателя:



- 3 датчика 1300 Ом

1300 Ом

- 6 датчиков

2600 Ом

Сопротивление контроля короткого замыкания датчика, не более

50 Ом

Сопротивление срабатывания узла контроля изоляции, не более

39 кОм

Максимальная длина проводки для распознавания короткого
замыкания

2х100 м при 0.75 мм2
2х400 м при 2.5 мм2

Характеристики переключающего контакта реле

до 220 В, 8 А

Напряжение питания переменного тока

до 220 В, 8 А

Потребляемая мощность, не более

17 ВА

Габаритные размеры (ВхШхГ)

90 х 115 х 40 мм

Масса, не более

0,2 кг

Степень защиты

IP30

Температура окружающей среды

от -40 ºС до +70 ºС

Комплектация

  • Реле термисторной защиты трехфазных двигателей РТ-23
  • паспорт
  • руководство по эксплуатации
