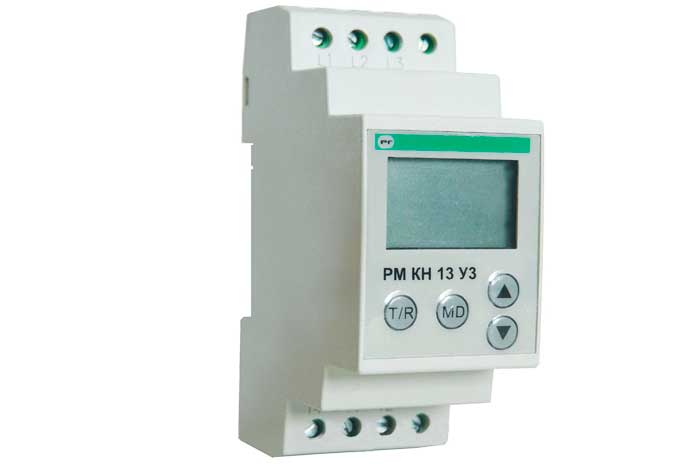

Реле РМ КН 13
Описание
Реле РМ КН 13 предназначено для контроля напряжения в сети питания и отключения нагрузки при изменении параметров сети выше или ниже установленных границ.
Область применения
Реле широко используется в сетях переменного тока частотой 50 Гц, напряжением 380 В и защищают от снижения и повышения напряжения.
Модификации
- РМ КН 13 1.
| Параметры | Значение |
| Номинальное напряжение питания, В | 200 - 500 |
| Частота сети, Гц | 50 - 60 |
| Время реагирования на исчезновение и неправильную последовательность фаз, сек | 0,2 |
| Отклонение измерения гапряжения | 1 |
| Точность времени задержки ошибки, сек | 10%+0,1 |
| Коммутируемый ресурс(количество циклов вкл/выкл) | 1х105 |
| Максимальный ток предохранителя, А | 5 |
Номинальный ток контактов
|
1,5 0,95 |
| Степень защиты | IP20 |
| Диапазон рабочей среды, оС | от - 5 до +400С |
Принцип действия
Реле РМ КН 13 изготовлено на современной элементной базе, с использованием микроконтроллера малой степени интеграции и исполняющего реле, которое обеспечивает гальваническую развязку от сети питания.
Через клеммы L1,L2,L3 реле напряжения подключается к трёхфазной сети. Если напряжение соответствует номинальному, реле замыкает контакты 11 и 14. Все контролируемые параметры программируется при помощи меню. Если присутствует ошибка по одному из параметров, реле размыкает контакты 11 и 14 через установленное время задержки, замыкающие контакты 11 и 12.
