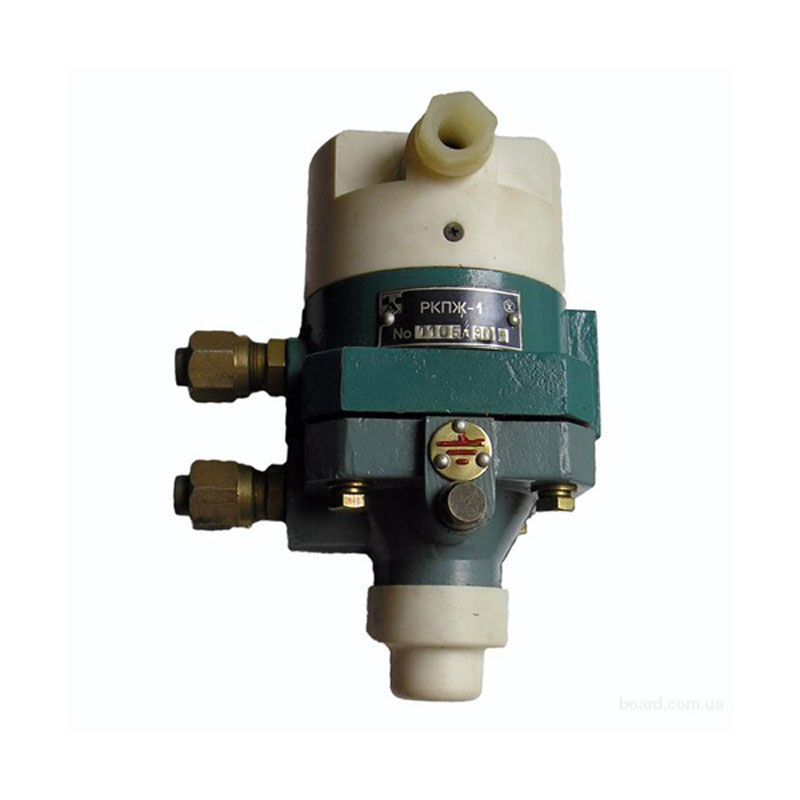

Выбранное реле РКПЖ-1 смонтировано в стальном корпусе цилиндрической формы с пластмассовой крышкой. Для подвода контролируемой среды на корпусе предусмотрены два штуцера, верхний из которых предназначен для подвода большего давления, а нижний — меньшего. Срок эксплуатации в условиях допустимых параметров— 8,5 лет или наработка 105 100 часов.

Назначение реле

В трубопроводах, обеспечивающих подачу жидкости, неагрессивных газов или сжатого воздуха, работа которых зависит от постоянного перепада давления подаваемой среды, используются специальные устройства настраиваемого типа реле РКПЖ-1. Их роль сводится к срабатыванию при уменьшении заданного перепада давления и замыкании токопроводящей цепи, в результате которого вырабатывается сигнал о несоответствии текущих параметров заданным.

  • Работать реле может при диапазоне  давлений 0,05 – 0,60 МПа и положительных температурах 5 – 500 С.
  • Возможности регулировки позволяют настроить чувствительность прибора от 0,01 до 0, 2 МПа.
  • Коммутация  производится в цепях постоянного или переменного тока. Первый случай соблюдает рабочие напряжения, которые находятся в границах 0,19 Вольт – 30,01 Вольт, а во втором — от 0,19 Вольт до 250,01 Вольт.
  • Сила тока в обоих случаях должна составлять   2 на 10 в -4 степени до 3 Ампер.
  • Масса прибора 1,3 кг.
  • Габаритные показатели  12,5 х 9,5 х 18,5 см.

Особенности

Реле контроля РКПЖ-1 очень чувствительное устройство. Оно срабатывает при разнице давлений 0,005 МПа, при этом разброс параметров не превышает 0,002 МПа.

Дополнительная информация

Рабочее положение — вертикальное.
