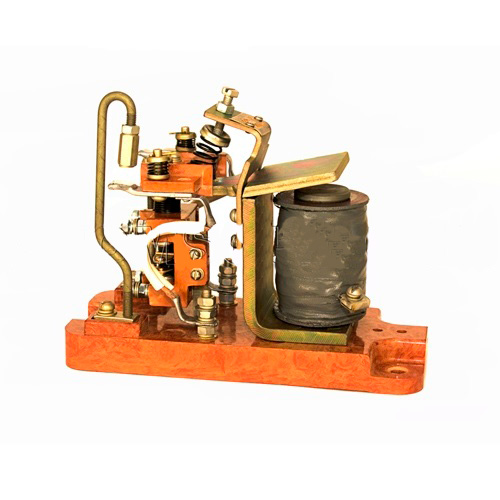

Реле управления Р-45
Описание
Реле управления Р предназначены для работы в электрических цепях управления тепловозов.
Характеристики
|
Р-45Л02 |
Номинальное напряжение катушки, В | 24(Н, Г5), 75(М, Г3), 110(Л) |
| Номинальный ток катушки, А (Р-45 Г2) | 10 | |
| Номинальный ток контактов, А | 10 | |
| Комбинация контактов | ||
| Р-45Л02, Р-45М02, Р-45Н02 | 2р | |
| Р-45Л11, Р-45М11, Р-45Н-11, Р-45Г…11 | 1з, 1р | |
| Р-45Л20, Р-45М20, Р-45Н20 | 2з | |
| Р-45Л13, Р-45М13, Р-45Н13 | 1з, 3р | |
| Р-45Л22, Р-45М22, Р-45Н22 | 2з, 2р | |
| Р-45Л31, Р-45М31, Р-45Н31 | 3з, 1р | |
| Р-45Л42, Р-45М42, Р-45Н42 | 4з, 2р | |
| Р-45 Г2-12, Р-45 Г3-12 | 1з, 2р | |
| Масса, кг | 2,2 (Л20, М20, Н20, | |
| Л22, М22, Н22, Г) | ||
| 3,5 (Л42, М42, Н42) | ||
| Климатическое исполнение | ||
| Р-45Л, Р-45М, Р-45Н | У3, Т3 | |
| Р-45Г | УХЛ3, Т3 | |
| Р-45Л42, Р-45М42, Р-45Н42 | У3 |
