Описание

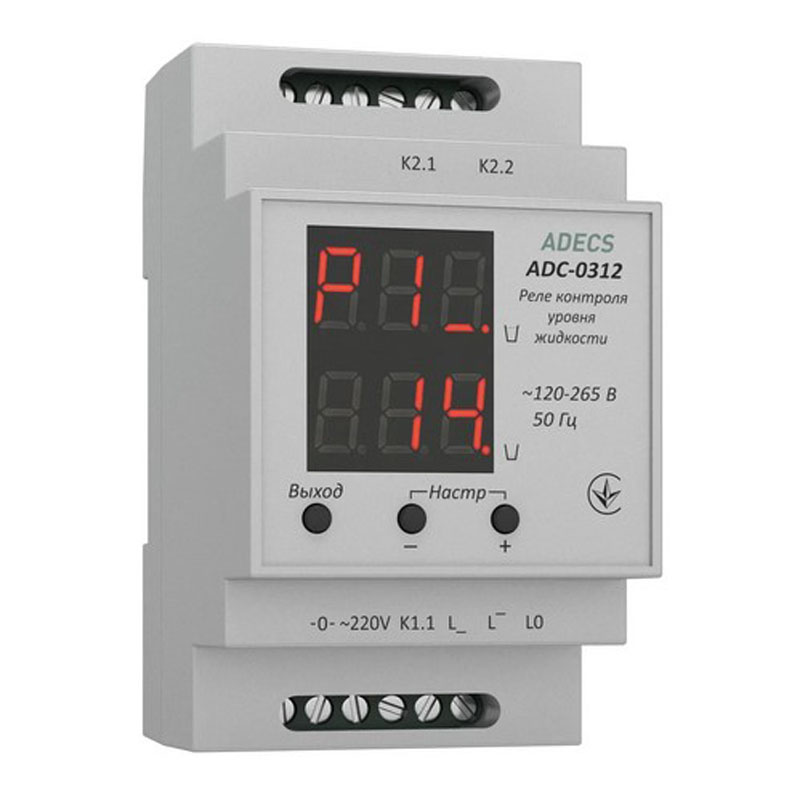

Реле контроля уровня жидкости ADC-0312 предназначены для работы с кондуктометрическими датчиками (электродами) и обеспечивают контроль уровня жидкости в резервуарах, накопительных емкостях, отстойниках и т.п..
Особенности
- работа в режимах откачивания и докачивания жидкости (настраивается через меню);
- подстройка чувствительности датчиков (настраивается через меню);
- задержки включения и выключения насоса (настраивается через меню);
- контроль работоспособности основного насоса;
- управление резервным насосом или приборами сигнализации неисправности.
Возможно управление следующими наборами оборудования:
- один насос;
- два насоса (основной и резервный);
- один насос и один канал аварийной сигнализации.
В конфигурации с двумя насосами имеется возможность задать поочередную работу насосов. Срок гарантии на устройства - 3 года.
Характеристики
| Параметры | Значение |
| Напряжение питания прибора (сеть 50 Гц), В | 110 –265 |
| Максимальное коммутируемое напряжение, В | 250 |
| Допустимое сопротивление жидкости между датчиками, кОм | 0 - 100 |
| Напряжение на датчике (переменное 10 Гц), В | 3 |
| Ток через датчики, не более, мА | 0.1 |
| Диапазон рабочих температур, С | -5 …+45 |
| Степень защиты | IP20 |
| Относительная влажность, % | 20 - 80 |
| Габаритные размеры (Д*Ш*В), мм | 95*53*66 |
| Вес, не более, г | 150 |
Схемы

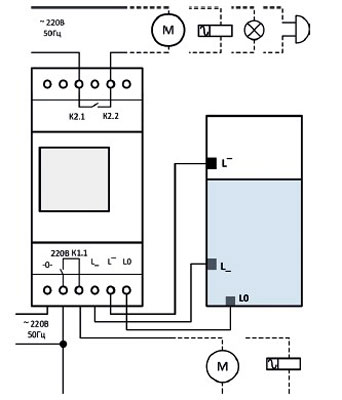

Рис.1. Схема подключения реле ADC-0312
