Описание

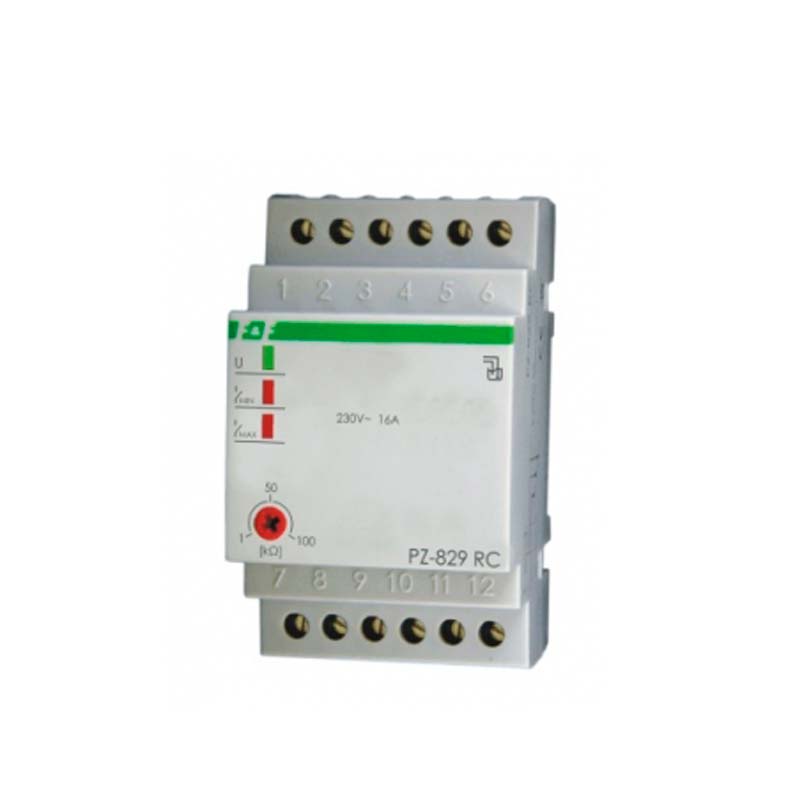

Реле PZ-829 RC (ДР-829Р) предназначен для выявления наличия жидкости, проводящей ток электрический на уровне высоты детекторов влажности.
Область применения
Реле контролирует уровень жидкостей токопроводящих в резервуарах, водонапорных башнях и бассейнах. Служит для управления электродвигателями насосных установок.
Устройство и принцип действия
Если жидкость опустилась до предельного минимального значения (электроды МИН и ЗАГ разомкнуты), то соответственно замыкаются контакты выходного реле 8-9 и 11-12. Когда же она достигает положенного максимума (замкнуты электроды МАКС и ЗАГ) - в этом случае замыкаются контакты 11-10 и 8-7.
Примечание: прибор дополнительно имеет регулятор чувствительности на проводимость жидкости.
Реле PZ-829 RC крепится в щит на DIN-рейку 35 мм.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 220 В |
| Максимальный ток нагрузки: | 16 А |
| Потребляемая мощность: | 1,1 Вт |
| Контакты выходного реле: | 2 переключающих |
| Индикация питания: | зеленый светодиод |
| Индикация срабатывания: | 2 красных светодиода |
| Чувствительность регулируемая: | 1 - 100 кОм |
| Задержка срабатывания для уровня МИН: | 1 - 2 с |
| Задержка срабатывания для уровня МАКС: | не более 5 с |
| Напряжение на электродах максимальное: | менее 6 В |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Выносливость контактов: | 105 включений |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Размеры: | 3 модуля типа S (52,5 мм) |
| Монтаж: | на DIN-рейке 35 мм |
| Датчик жидкости: | электрод из кислотостойкой стали + изолятор Pg9 |
| Габариты электрода: | d=15 мм, h=95 мм |
| Подсоединения к реле уровня: | кабель 1,5 м |
| Напряжение на контактах датчика: | не более 6 В |
| Ток на контактах датчика: | не более 0,13 мА |
| Возможность продления кабеля: | да, до 100 м |
