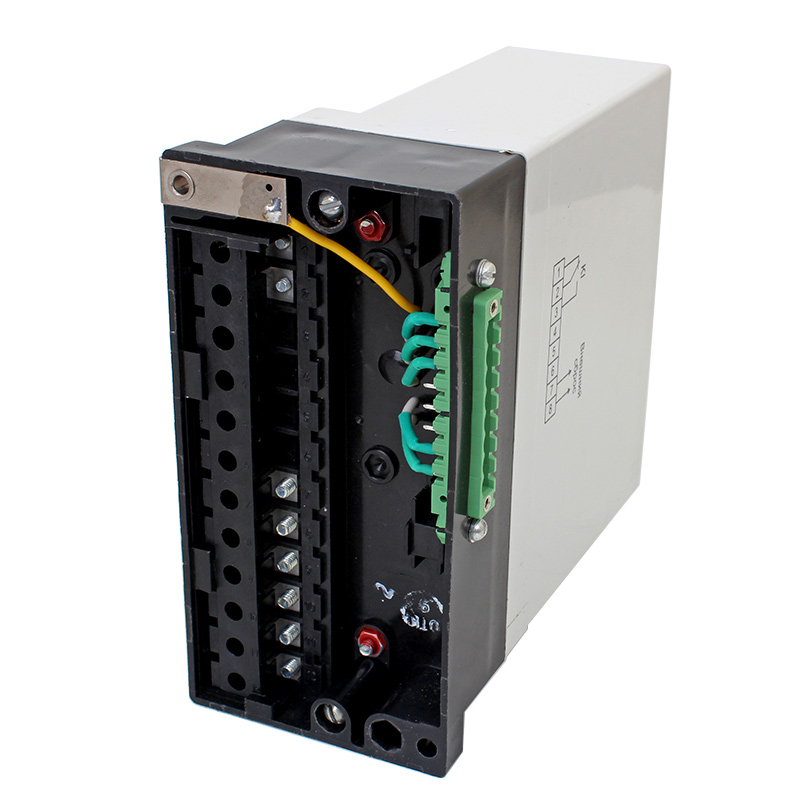

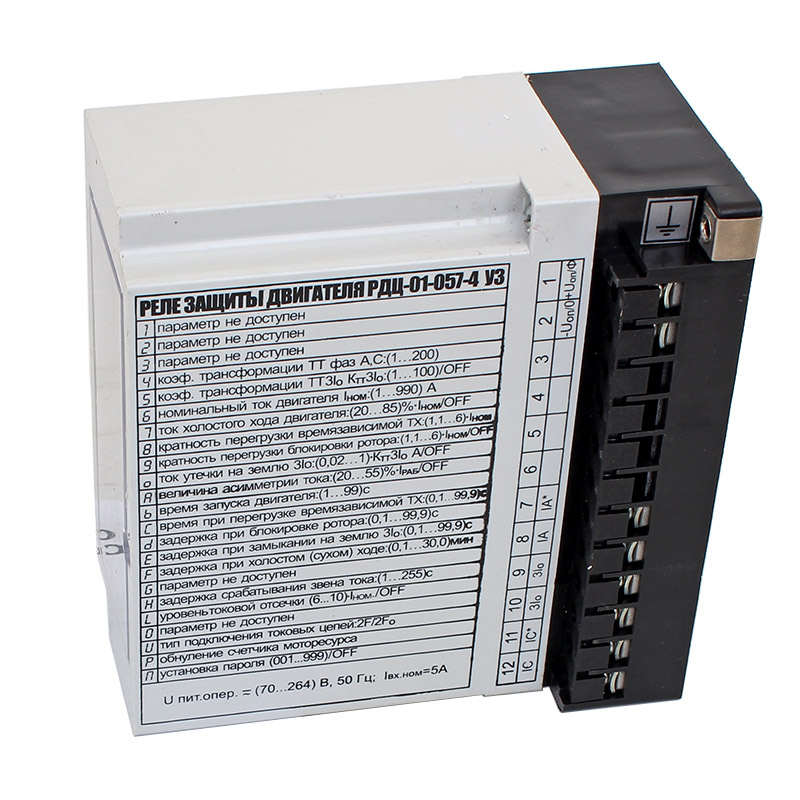

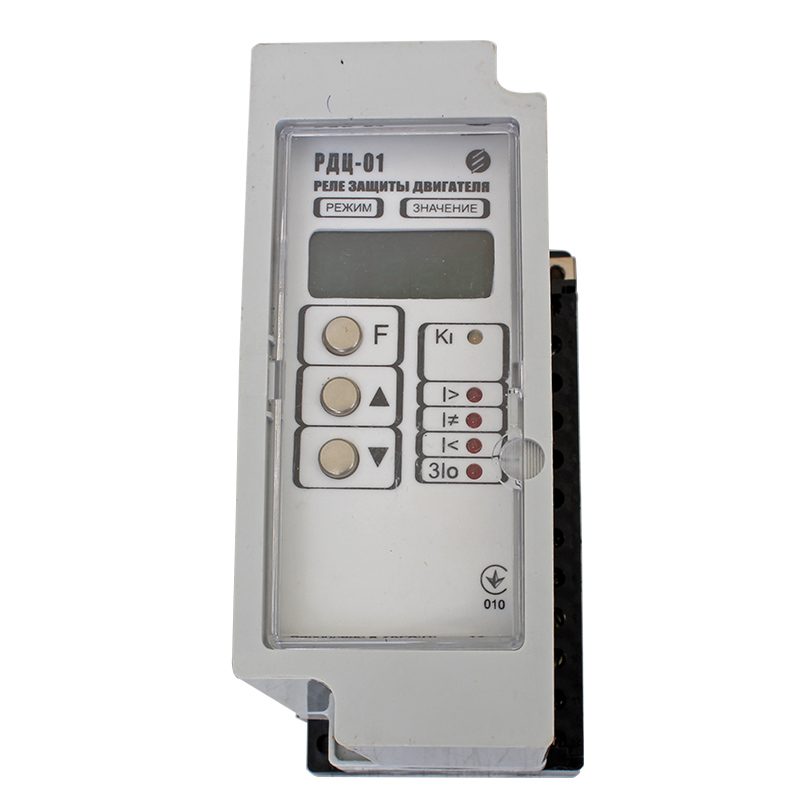

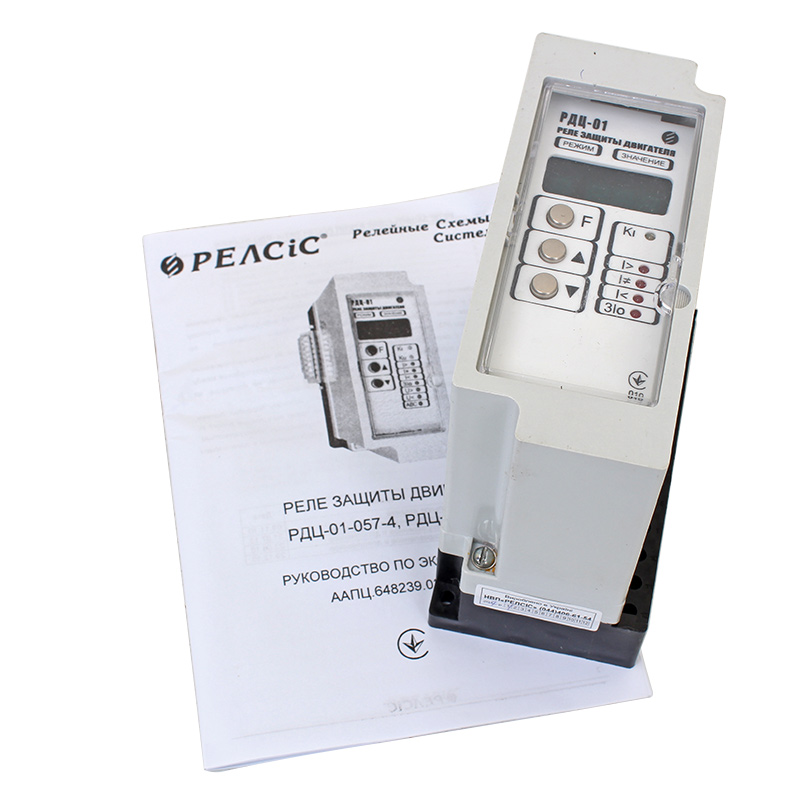

Реле защиты двигателей РДЦ-01-057-4, РДЦ-01-057-5

Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле защиты двигателя РДЦ-01-057-4, РДЦ-01-057-5 с переменным или постоянным оперативным напряжением с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты асинхронных электродвигателей 6/10 кВ от последствий:

  • коротких замыканий (токовая отсечка);
  • перегрузок по току;
  • асимметрии нагрузки (фазы А и С);
  • работы с недогрузкой (по фазам А и С);
  • блокировки ротора;
  • однофазных замыканий на землю (ЗНЗ) по току нулевой последовательности (3Io);
  • превышения питающего напряжения двигателя;
  • понижения питающего напряжения двигателя;
  • неправильного чередования фаз напряжения.

Функциональные возможности

Реле имеет возможность отключать действие следующих функций:

  • токовая отсечка;
  • защита по минимальному и максимальному напряжению, а также защита от неправильного чередования фаз (только для исполнения РДЦ-01-057-5);
  • защита по холостому /сухому/ ходу;
  • защита по асимметрии токов;
  • защита по блокировке ротора;
  • защита от замыкания на землю.

Реле РДЦ-01-057-4, РДЦ-01-057-5 конфигурируются для работы в одном из двух режимов:

  1. контроль токов в фазах А и С и 3Io;
  2. контроль токов в фазах А и С.

Одновременно, кроме защитных функций, реле имеют возможность мониторинга:

  • потребляемого тока по фазе (IA, IC), 3I0.
  • частоты сети;
  • моторесурса;
  • линейного напряжения в сети (UAB, UBC, UCA) (исполнения с контролем напряжения).

Характеристики

Технические характеристики

Электропитание

Номинальное однофазное оперативное напряжения питания реле, постоянное, переменное, Uном.оп.

AC/DC 100, 220 B

Номинальная частота

50 Гц

Потребляемая мощность, не более

5 ВА

Номинальные входные сигналы

Входной номинальный переменный ток фаз А и С или А, В, С, Iн

5 A

Номинальный ток IH, 3I0

1 A

Номинальные входное линейное трехфазное напряжение контролируемой сети Uном

100 В

Средняя основная погрешность измерения напряжения

2,5 %

Средняя основная погрешность измерения тока двигателя

±2,5 % / 5 %

Уставки защит по напряжению

Уставка входного номинального линейного трехфазного напряжения Uном, переменного тока частотой 50 Гц

100 В, 6 кВ, 10 кВ

Уставка максимального напряжения Uмакс ОТКЛ /

(110...125) % Uном

Уставка минимального напряжения Uмин ОТКЛ /

(70...95) % Uном

Уставки защит по току

Коэффициент трансформации внешнего ТТ фаз, Ктф

(1...200)

Уставка номинального тока двигателя Iном

(1...990) A

Коэффициент трансормации внешнего ТТ 3I0, KT, 3I0

(1...100)

Порог срабатывания звена холостого хода ОТКЛ /

(20...85) % Iном

Ассиметрия тока нагрузки Iасим ОТКЛ /

(20...55) % Iраб

Блокировка ротора по току ОТКЛ /

(1,1...6,0) Iном

Уставка тока ЗНЗ (первичные значения), А ОТКЛ /

(0,02...1) Kт 3Io

Гистерезис по току срабатывания

5%

Уставка уровня токовой отсечки, IТО

(6...10) IН

Уставки временных параметров

Время запуска электродвигателя tзап

(1...99) с

Задержка срабатывания звена холостого хода tзад.хх

(0,1...30) мин

Задержка срабатывания звена тока (IАСИМ, обрыв фаз), tАС

(1...255) с

Задержка при замыкании на землю tЗНЗ

(0,1...99,9) с

Задержка при блокировке ротора tБР

(0,1...99,9) с

Задержка срабатывания звена напряжения (UМАКС, UМИН)

(1...999) с

Задержка токовой отсечки

(50...100) мс

Выходные промежуточные реле

Промежуточное реле защит по току

1 перекл. контакт

Промежуточное реле защит по напряжению

1 перекл. контакт

Габаритные и установочные размеры реле ВхШхГ

85 х 140 х 137 мм

Модификации

Особенности модификаций

По наличию или отсутствию напряжения сети двигателя реле имеют следующие исполнения:

Исполнение

Оперативное питание реле

Контроль линейного напряжения питания двигателя

Контроль тока двигателя

РДЦ-01-057-4

Однофазное, AC/DC

100, 220В, 50Гц

нет

а) по фазе А и С, контроль 3I0 при подключении внешнего ТТ нулевой последовательности;

б) по фазе А, С

РДЦ-01-057-5

Однофазное, AC/DC

100, 220В, 50Гц

3x100 В, 50 Гц
