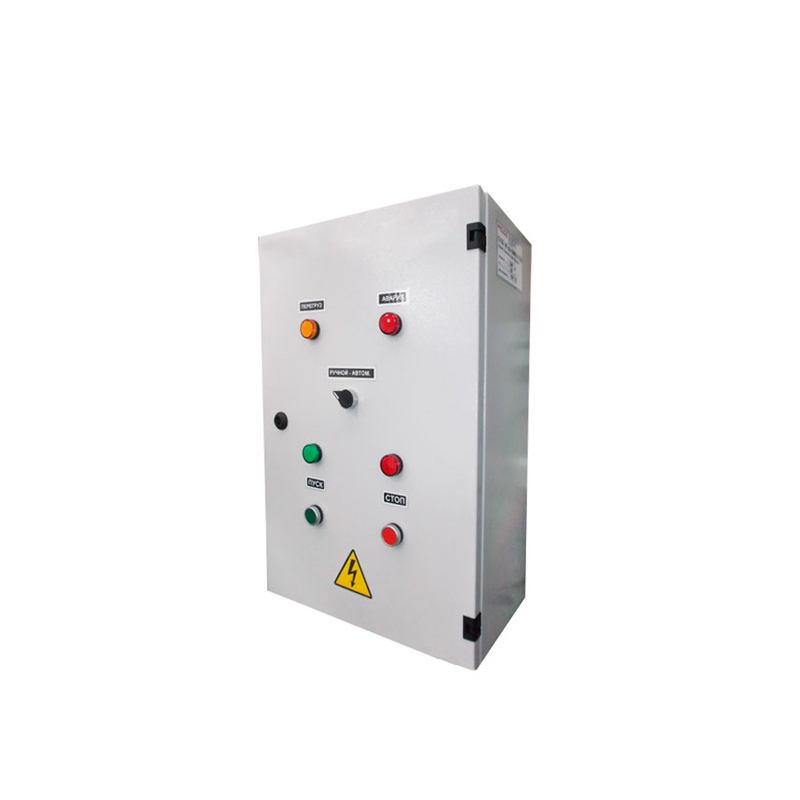

Станции управления защиты двигателя СУЗД-Ч

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Станции управления защиты двигателя СУЗД-Ч предназначены для гармоничного объединения функций энергосбережения с автоматическим управлением, частотным регулированием, сигнализацией, индикацией, мониторингом работы и защитой трехфазных асинхронных электродвигателей, насосов, вентиляторов, компрессоров, подъемного и транспортного оборудования с напряжением питания 3х220/380 В мощностью от 0,25 до 630 кВт.

Выполняемые функции

СУЗД-Ч

  • регулированный плавный пуск (частотный преобразователь);
  • управление присоединениями в двух режимах ручной и автоматический;
  • токовая защита (автоматический выключатель);
  • тепловая защита (тепловое реле);
  • защиты в составе частотного преобразователя.

СУЗД-Ч01...06

  • экономия электроэнергии;
  • минимальный износ двигателя и приводного агрегата;
  • регулированный плавный пуск (частотный преобразователь);
  • управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
  • контроль оборотов электропривода по обратной связи (датчики);
  • полноценная защита двигателя и приводного агрегата;
  • перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-01...06;
  • цифровая и световая индикация контролируемых параметров.

Характеристики

Функции устройства Наличие
Номинальные токи 1000 А
Защита от перегруза по току +
Защита от больших импульсных перегрузок (КЗ ротор) +
Защита от работы с недогрузкой (по сухому ходу) +
Защита от понижения питающего напряжения +
Защита от превышения питающего напряжения +
Защита от асимметрии токов +
Защита от превышения уровня тока утечки на землю +
Защита от неправильного чередования фаз +
Защита от снижения сопротивления изоляции обмоток двигателя перед пуском +
Защита от залипание контактов пускателя перед пуском +
Защита от обрыва фаз +
Мониторинг и индикация: ток по каждой фазе +
Мониторинг и индикация: напряжение в сети по каждой фазе +
Мониторинг и индикация: частота питающей сети +
Мониторинг и индикация: cos φ электродвигателя +
Мониторинг и индикация: текущая температура двигателя * +
Мониторинг и индикация: текущая активная, реактивная и полная мощность двигателя +
Непосредственное измерение температуры ЭД внешним датчиком температуры (ДТ) +
Сброс аварийных параметров +
Пароль +
Счётчик моторесурса двигателя +
Встроенный интерфейс RS-485 +
Возможность отключения неиспользуемых функци +
Журнал событий (до100) (энергонезависимый) +
Автоматические повторные пуски (до 5) +
Автоматическое включение резерва (АВР) +
Плавный пуск по схеме «Υ-∆» -
Плавный пуск с применением устройства плавного пуска -
Частотное регулирование двигателя с применением частотного преобразователя +
Управление двигателем с помощью ПЛК -
Работа двигателя в реверсом режиме +/-
Световая индикация перегрузки по току +/-
Управление двигателем по времени суток +/-
Управление двигателем по датчикам уровня +/-
Управление двигателем по датчику «сухого хода» -
Управление двигателем по датчику «затопления» -
Управление двигателем по датчикам температуры -
Освещение внутри СУЗД +/-
Обогрев внутри СУЗД +
Световая индикация состояния двигателя ВКЛ/ОТКЛ +
Предупредительная, аварийная сигнализация +
Звуковая сигнализация аварии +/-
Режим работы СУЗД «РУЧНОЙ» - «АВТОМАТ.» +/-
Управление двигателем «ПУСК» - «СТОП» +
Аварийный останов кнопкой типа «грибок» +/-
Розетка для обслуживания +/-

Модификации

Станции управления защиты двигателя СУЗД-Ч изготавливаются в таких типоисполнениях:

  • СУЗД-Ч - станция управления и защиты на базе тепловой защиты с оптимальным (плавным) регулированием крутящего момента и частоты вращения электродвигателя(насоса) по обратной связи;
  • СУЗД-Ч01...06 - станция управления и защиты на базе микропроцессорных реле защиты и частотным регулированием крутящего момента и частоты вращения электродвигателя(насоса) по обратной связи, что позволяет управлять небольшими сельскохозяйственными, промышленными, технологическими установками автоматизации зданий и другими установками потребителя.
