Реле времени ПРВ-2н позволяет организовать включение/отключение энергопотребителя до 8-ми раз в сутки. Таким образом удается запрограммировать до семи последовательных суток с различными временными параметрами.

Назначение реле ПРВ-2н

Устройство позволяет организовать требуемую временную схему включение/отключения электрооборудования с недельной или суточной цикличностью. Такое управление эффективно для рекламных средств и аппаратуры, эксплуатирующейся на необслуживаемых объектах.

Устройство и работа

Основные особенности прибора:

  • цифровое управление,
  • функционирование в суточном или недельном цикле,
  • отсчет реального времени,
  • энергонезависимая память,
  • модульное исполнение.

Микроконтроллер, примененный в реле времени, относится к семейству PIC.

Для организации планового включения/отключения электромагнитного реле служит модуль отсчета реального времени, получающий электроэнергию из литиевого встроенного аккумуляторного элемента.

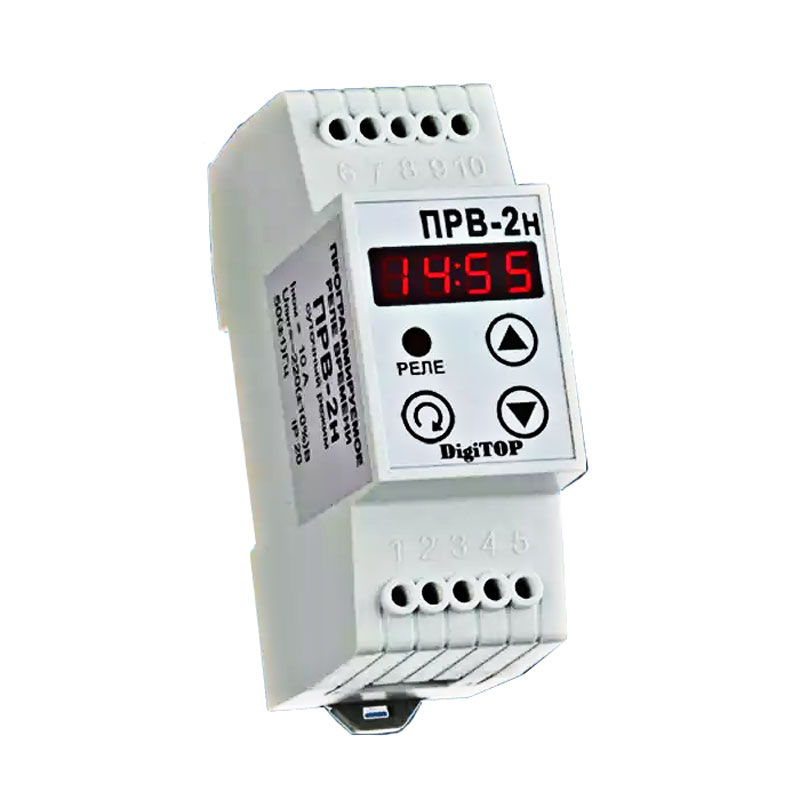

На переднюю панель выведен цифровой светодиодный индикатор, на котором отображается текущее время и дата, а также значения параметров при установке режима работы. Рядом размещены кнопки, которыми производится выбор рабочего режима и установка его параметров. Здесь же расположен светодиод, сигнализирующий о включенном состоянии реле.

На нижней поверхности корпуса имеются зажимные электрические контакторы винтового типа, через которые осуществляется электропитание реле времени. На верхнюю часть корпуса выведены клеммы контактов реле.

Монтаж реле времени ПРВ-2н выполняется на рейку типа DIN.

В случае прекращение электроснабжения устройства все установленные пользовательские настройки сохраняются. При этом выход реле отключается. При возобновлении электроснабжения контакты реле переводятся в состояние, соответствующее текущему запрограммированному временному интервалу.

Свойство работы

Цифровое значение

Разрядность цифрового индикатора

4

Количество временных меток

8шт./сутки

Предельный нагрузочный ток реле

10А при напряжении 250В

Питающее переменное (50гц) напряжение

(220±22) В

Предельная потребляемая мощность

3Вт

Допустимая внешняя температура

(+5÷+50) °C

Допустимая атмосферная влажность

<85% при +25°C

Гарантийный срок эксплуатации

24мес с даты продажи, но <3-х лет с даты производства
