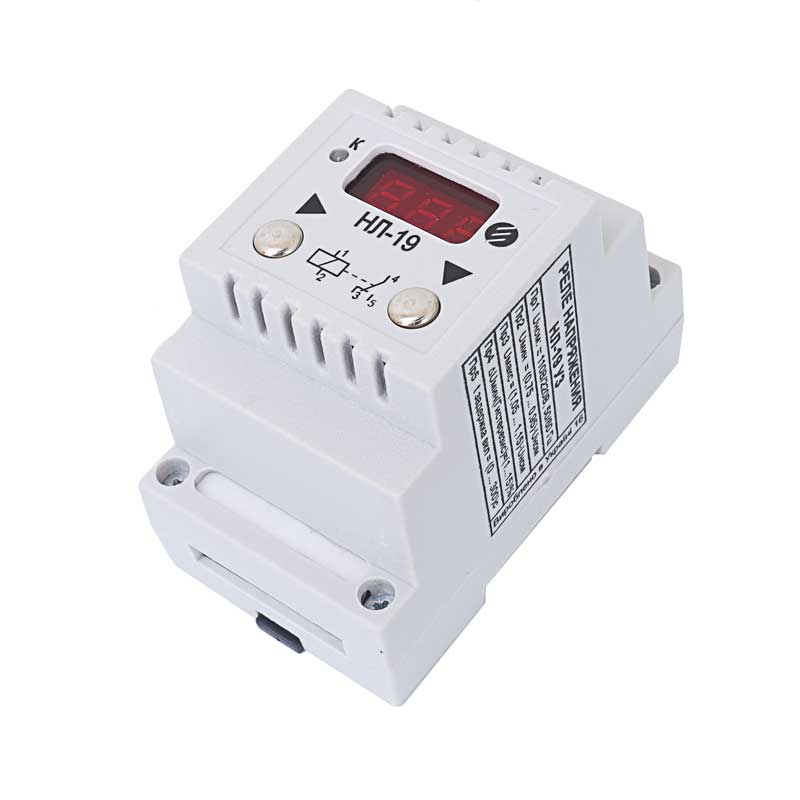

Реле напряжения НЛ-19 является коммутирующим электроприбором, позволяющим управлять замыканием/размыканием электрических контактов, включаемых в электроцепи, по которым протекает постоянный или переменный электроток.

Назначение реле НЛ-19

Применение этого реле позволяет реализовать управление подачей электрического тока во внешнюю электроцепь в зависимости от величины напряжения на входных контактах.

Устройство и работа

Реле НЛ-19 относится к статическим коммутационным устройствам. Состояние его выходных контактов зависит от установленных программным методом минимального и максимального порогов срабатывания по напряжению.

Для монтажа реле используются рейки стандарта DIN35.

Особенности конструкции и схемы реле НЛ-19 заключаются в:

  • Наличии гальванической развязки между входными и управляющими цепями,
  • Наличии цифрового индикатора текущего контролируемого параметра,
  • Отсутствии необходимости в оперативном питающем напряжении.

Точная маркировка

Реле напряжения НЛ-19

Допустимый диапазон питающего напряжения Uпит (= или ~)

(75÷265)В

Измерительная погрешность

5%

Пределы верхнего порога переключаемого напряжения

(1,05÷1,15)Uпит

Пределы нижнего порога переключаемого напряжения

(0,75÷0,95)Uпит

Гистерезис верхнего порога (относительно переключаемого напряжения)

±2%

Пределы гистерезиса нижнего порога (относительно переключаемого напряжения)

±(1÷15)%

Шаг изменения переключаемого напряжения

Длительность задержки выключения

<100мс

Пределы длительности задержки включения

(0÷300)с

Шаг изменения длительности задержки переключения

Погрешность установки длительности задержки переключения

5%

Рабочий температурный диапазон

(-40÷+55)°C исполнение У3

(-10÷+55)°C исполнение Т3
