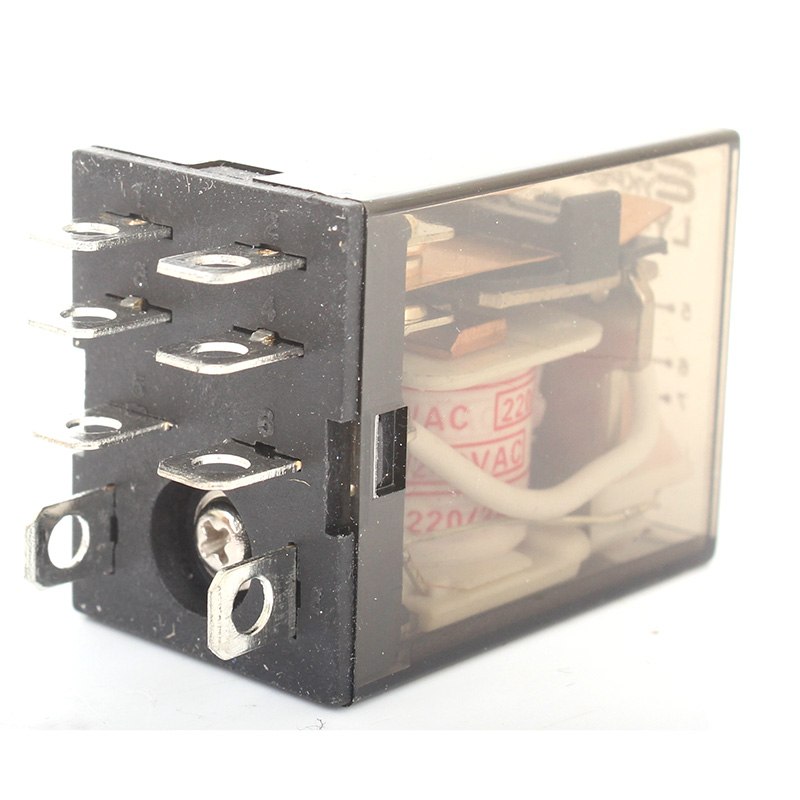

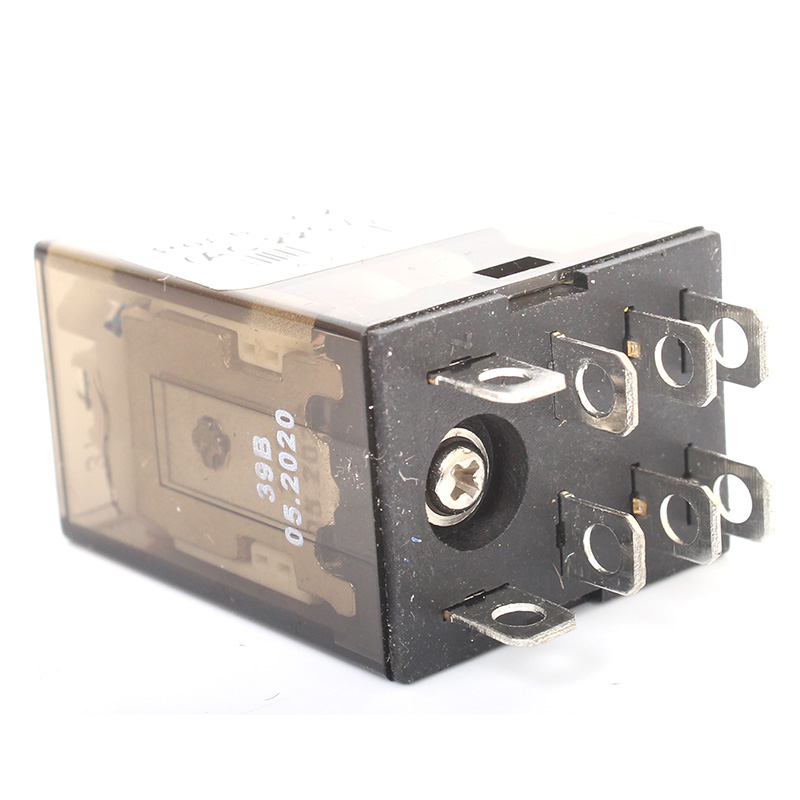

Реле LY2 (АС 24 V)
Описание
Реле LY2 (АС 24 V) предназначено для управления исполнительными элементами в различных системах автоматики в низковольтных цепях переменного и постоянного тока.
Устройство и принцип действия
Схематически промежуточное реле - это электромагнитная катушка с сердечником, управляемая переменным или постоянным током, при появлении напряжения на которой возникает электромагнитная сила, притягивающая якорь, который механически связан с подвижными контактами. Это приводит к изменению состояния (замыканию или размыканию) групп контактов реле.
Основные назначением реле LY2 (АС 24 V) является увеличение количества контактов и усиление управляющего контакта в цепях управления.
Характеристики
| Параметры | Значение |
| Артикул | А0090070001 |
| Базовая единица | шт |
| Нормы упаковки | шт |
| Контактная группа | 2Z |
| Механическая износостойкость | 10 000000 циклов |
Напряжение коммутации
|
250 В 30 В |
| Напряжение питания АС | 24 В |
| Сопротивление изоляции | >100 МОм |
| Степень защиты | IP40 |

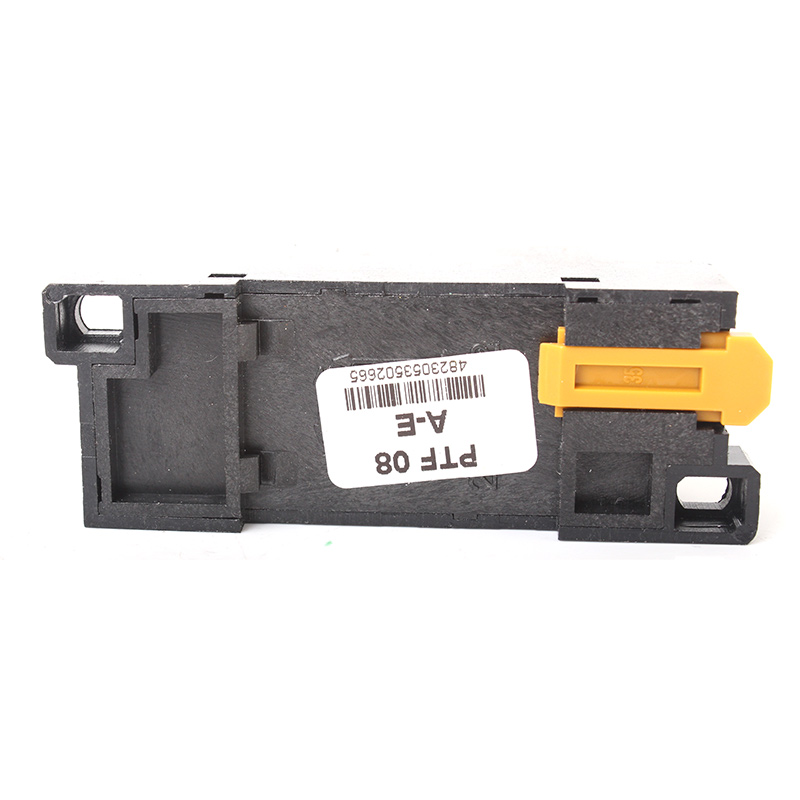

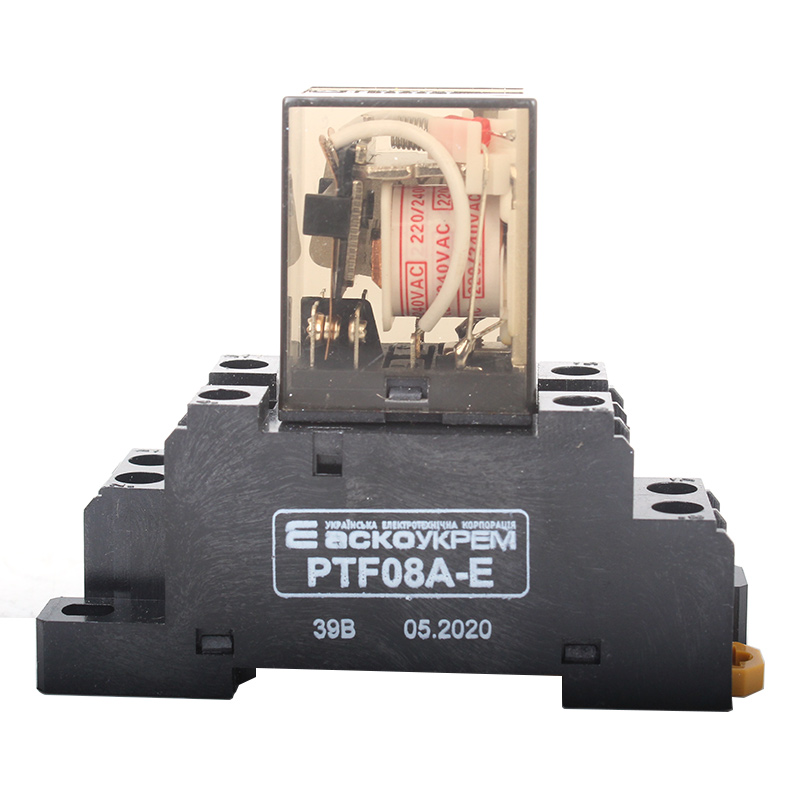

| Тип установочной колодки | PTF08A-E |
| Ток коммутации LY2 (АС 24 V) | 10 А |
