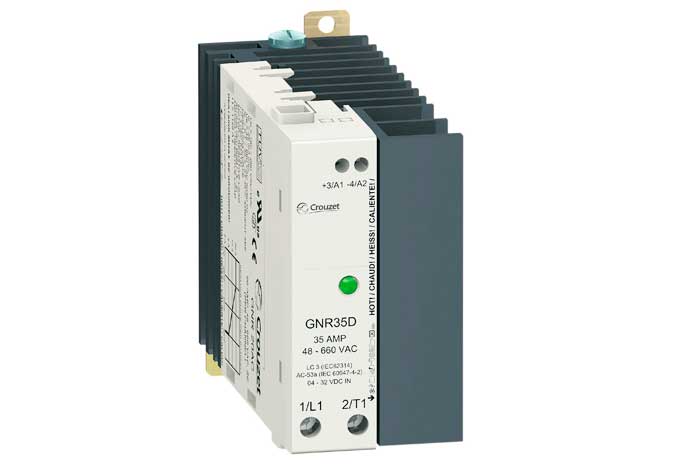

Твердотельные реле 35А, 45А
Описание
Твердотельные реле 35А, 45А являются новым улучшенным поколением полупроводниковых реле.
Особенности
- Интегрированный радиатор,
- Защита от перенапряжений (TVS),
- Монтаж на шине, либо винтами,
- Клеммы в вариантах "контактор" либо "реле".
| Вход | |||
| Напряжение управления | 4-32VDC | 90-140VAC/DC | 180-280VAC/DC |
| Напряжение отключения | 1 В | 10 В | |
| Max ток управления | 20 мА | 6 мА | 8 мА |
| Время включения без синхронизации с "0" |
8,33/10мс(60/50Hz) 0,1 мс |
20 мс | 20 мс |
| Время отключения | 8,33/10мс (60/50Гц) | 30 мс | 30 мс |
| Выход | |||
| Напряжение нагрузки | 48 –600 VAC | 48 –600 VAC | - |
| Max мгновенное напряжение | 1100 В | 1100 В | - |
Max нагрузка
|
35 А 35 А |
45 А 45 А |
- |
| Min тока | 100 mArms | 100 mArms | - |
| Падение напряжения при Imax | 1,35 В | 1,35 В | - |
| I2t (t=10ms) (50-60Hz) | 3000-2500A2s | 3000-2500A2s | - |
| Общие данные | |||
| Рабочая температура | -20º ... + 80ºC -20º ... + 60ºC (для 90-140VAC/DC) |
||
| Напряжение изол. вход/выход | 4200Vrms | ||
| Степень защиты | IP20 | ||
