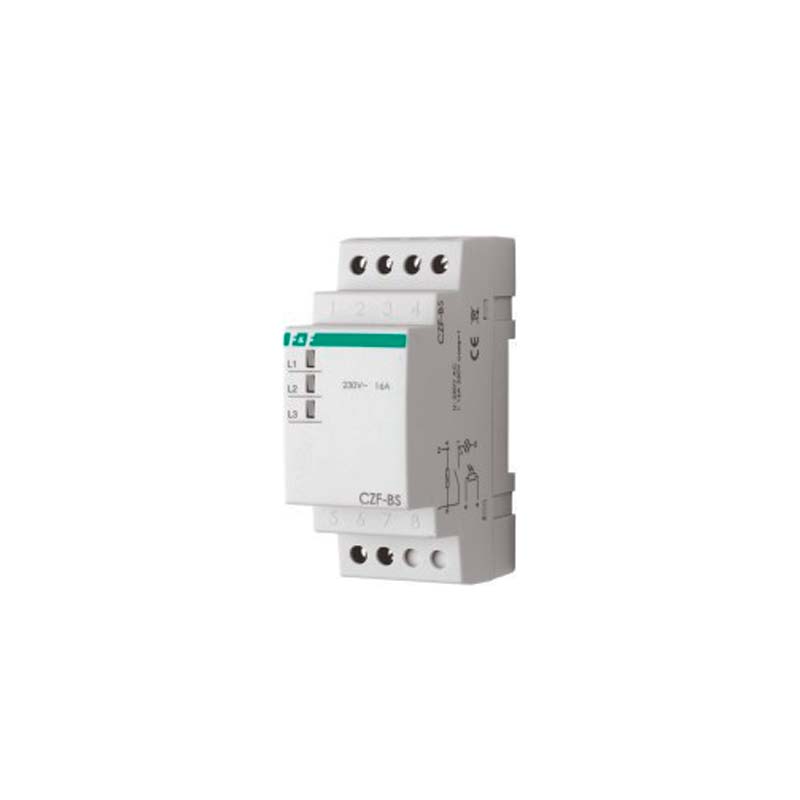

Реле фаз CZF-BS

Документация:
Паспорт(1010.54 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле фаз CZF-BS (ДПФ-ВС) служит защитой электрическим двигателям переменного тока от пропадания напряжения на 1-й или 2-х фазах, и от асимметрии напряжения между ними.

Область применения

Реле используется для защиты от критического изменения величины асимметрии питания. Предохраняет различные электроустановки: электроприводы, двигатели, холодильное оборудование и другие промышленные механизмы.

Устройство и принцип действия

Реле фаз CZF-BS контролирует непрерывно значение напряжения в каждой из фаз, а также величину асимметрии, и разъединяет цепь в случае пропадания фазы, либо выхода значения асимметрии за установленные нормы.

Примечание: При пропадании фазы имеется задержка, примерно 4с. Она исключает фактор включения устройства в случае просадки питания на короткое время. Гистерезис составляет 5В.

Реле CZF-BS крепится в распределительном щите на DIN рейке 35мм. Все нужные настройки осуществляются с помощью регуляторов.

Характеристики

Параметр Значение
Напряжение питания: 3х380/220 В~ + N
Максимальный ток нагрузки: 10 А
Группы выходных контактов: 1 переключающий
Асимметрия напряжений аварийного отключения: 55 В~
Гистерезис: 5 В~
Задержка аварийного отключения: 4 с
Потребляемая мощность: 1,6 Вт
Присоединение проводов: зажимы винтовые 2,5 мм2
Выносливость контактов: 105 включений
Диапазон рабочих температур: от -25°С до +50°С
Степень защиты: IP40
Размеры: 2 модуля типа S (35 мм)
Монтаж: на DIN-рейке 35 мм
