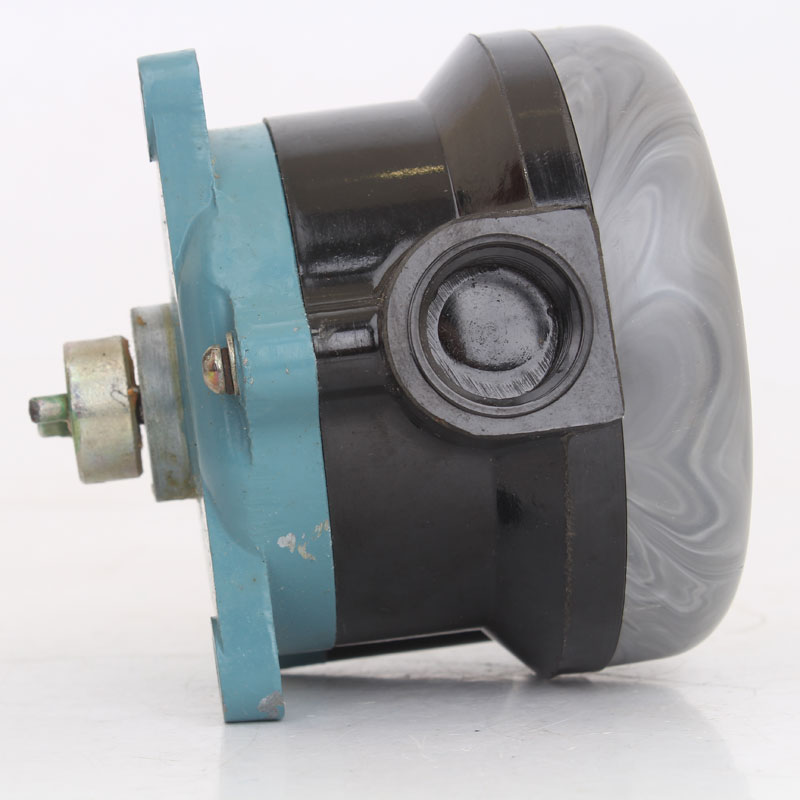

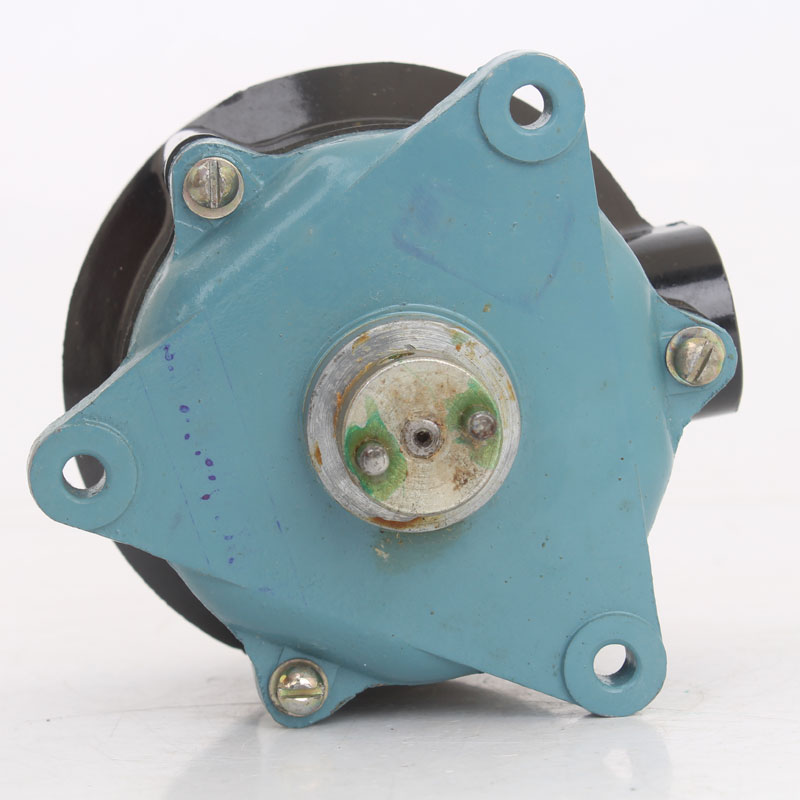

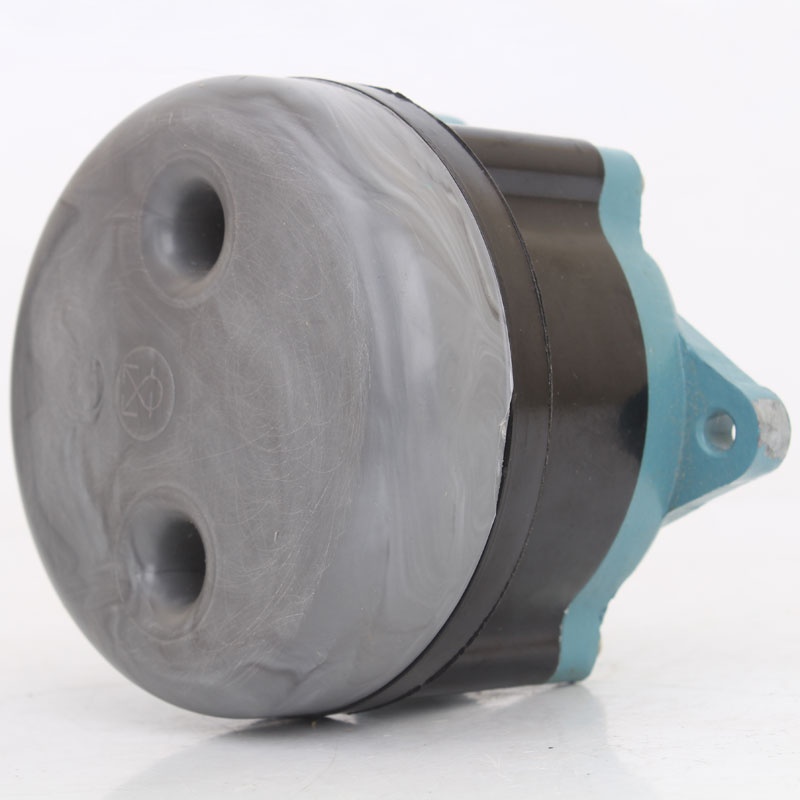

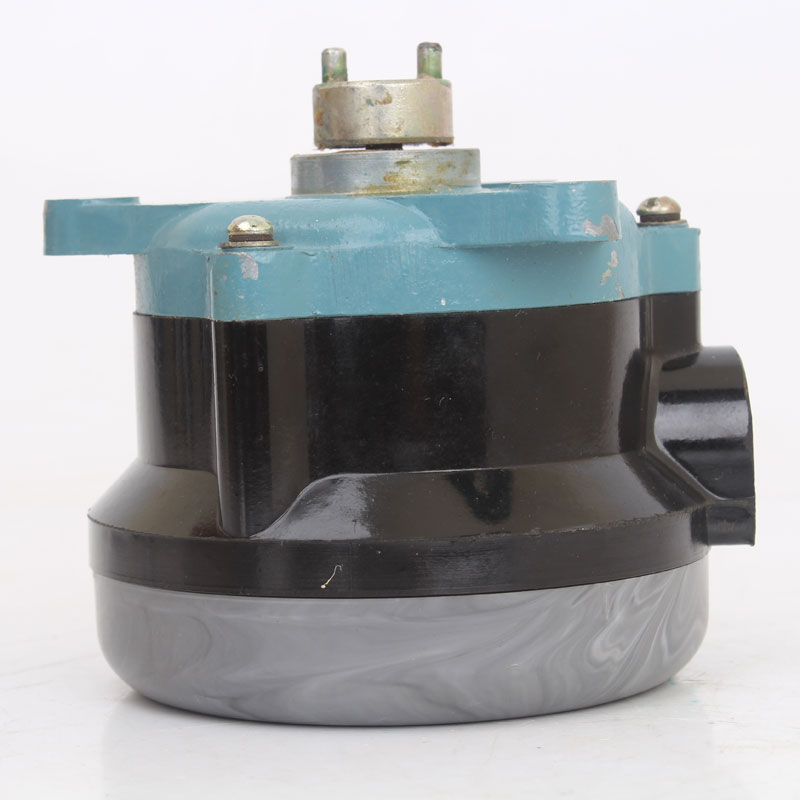

Реле РКС-М

Реле РКС-М предназначено для применения в схемах автоматического торможения трёхфазных асинхронных двигателей с короткозамкнутым ротором методом противовключения мощностью не более 10кВт.

Устройство и работа

Устройство реле основано на взаимодействии постоянного магнита с "беличьей клеткой", расположенной на стальном шихтованном барабане.

В корпусе реле  РКС-М помещена поворотная система типа "беличья клетка", внутри которой вращается постоянный магнит, присоединяемый к валу электродвигателя при помощи муфты сцепления. При вращении магнита в "беличьей клетке" наводится ток, создающий магнитный поток и взаимодействующий с потоком магнита. Вращающийся поток магнита увлекает в сторону вращения стальной барабан с "беличьей клеткой" и проворачивает поводок, расположенный на барабане.

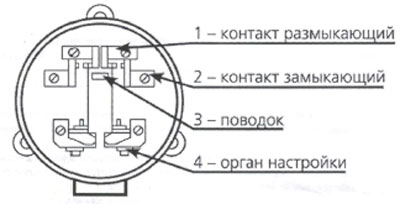

Поводок воздействует на переключающие контакты реле и производит размыкание и замыкание одной пары контактов. Замыкающие контакты реле РКС-М включаются в цепь катушки контактора, осуществляющего противовключение электродвигателя для его торможения.

В период торможения электродвигателя, усилие на поводке реле РКС-М снижается настолько, что поворотная система реле возвращается в исходное положение, а цепь катушки тормозящего контактора разрывается в момент, когда скорость вращения электродвигателя близка к нулю. Момент отключения тормозящего контактора зависит от регулировки реле, собственного времени срабатывания контактора торможения, момента инерции вращающихся частей машины и электродвигателя, нагрузки в системе машины.

Для регулировки реле РКС-М служат регулировочные винты с пружинами, расположенными на каждой паре контактов. Натяг пружины тем больший, чем больше скорость вращения электродвигателя в момент отключения контактора торможения и чем больше собственное время отключения этого контактора.
