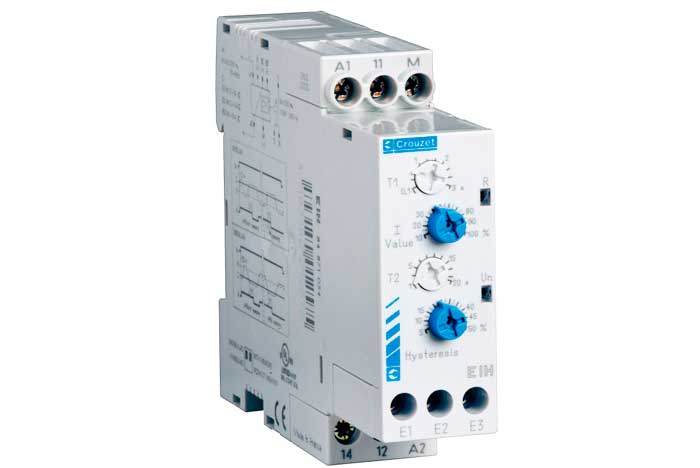

Реле EI
Описание
Реле EI предназначено для контроля тока AC/DC.
Функциональные возможности
Реле EI обеспечивает:
- Выбор функции избыточного/недостаточного тока,
- Выбор типа работы с функцией памяти либо без,
- Три версии для разных диапазонов тока,
- Автоматическое распознавание AC/DC.
Контроль AC/DC без функции памяти
Превышение установленной величины тока приводит к изменению состояния выходного реле по истечении времени задержки Т1. Снижение величины тока ниже установленной величины уменьшено на величину гистерезиса или исчезновение напряжения питания приводит к немедленному возврату реле в начальное положение.
Контроль AC/DC с функцией памяти
Реле изменяет состояние по времени Т1 и остается в этом положении. Сброс памяти – путем отключения питания модуля.
- Т1 – задержка реакции модуля
- Т2 – задержка при пуске (напр. время на разгон двигателя и т.п.)
| Параметр | Значение | ||
| Напряжение питания | 24,48,120,230 В - 50-60 Гц, ±15% -гальв. изол. 24 VDC -±15% - нет гальв. изол. |
||
| Потребляемая мощность | 3 ВА | ||
Диапазон напряжения
|
EIL 2-500 мА 2 - 20 мА 10 - 100 мА 50 - 500 мА |
EIH 0,1 - 10 А 0,1 - 1 А 0,5 - 5 А 1 - 10 А |
EIT 10 - 100 А 10 - 100 А - - |
| Частота измеряемого сигнала | 40-500 Гц | ||
| Гистерезис | 5-50% установленой величины In | ||
| Разброс параметров | 0,1% при постоянных параметрах | ||
| Точность настроек | ±10% | ||
| Диапазон Т1 | 0,1с-3с, ±10% | ||
| Диапазон Т2 | 1с-20с, ±10% | ||
| Время реакции | 500 мс | ||
| Выход | 1 переключающий контакт 8 A max. (AC) | ||
| Рабочая температура | 20° до +50°С | ||
| Масса | 140 г | ||
