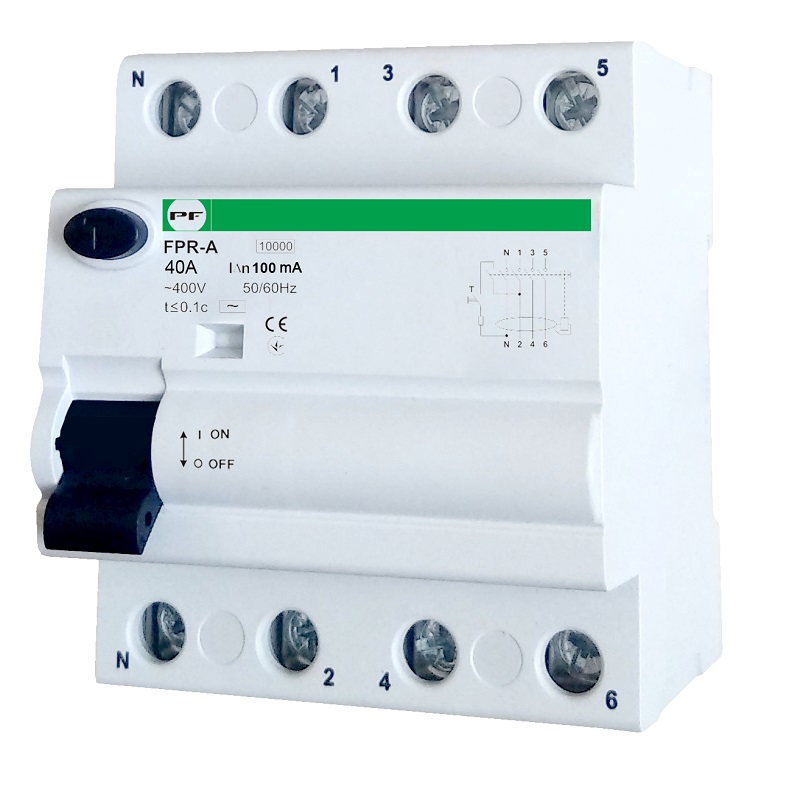

Реле защитного отключения FPR-A 4P 40A 100mA
Описание
FPR-A 4P 40A 100mA представляет собой реле защитного отключения, применяемое на объектах гражданского строительства и на объектах административно-коммерческого назначения для защиты производственного оборудования от пожаров вследствие повреждения изоляции проводников.
Характеристики
| Стандарт | IEC 61008-1, IN 61008-1 |
| Количество полюсов | 4Р |
| Номинальный ток le, A | 40 |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальное импульсное напряжение Uimp, V | 4 000 |
| Ток утечки lΔn, mA | 100 |
| Номинальное напряжение Ue, V | ~230/400 |
| Категория применения | А |
| Предельная коммутационная способность, Icu, A | 10 000 |
| Номинальная частота, Hz | 50/60 |
| Селективный класс | 3 |
| Продолжительность мгновенного отключения, s | ⩽0.1 |
| Коммутационная износостойкость (количество циклов вкл. / откл.) |
4 000/20 000 (электрическая / механическая) |
| Пересечение проводников, что подключаются, mm2 | до 25 |
| Тип дифференциальной защиты | электромеханический |
| Степень защиты | IP20 |
| Момент зажима болтов, Nm | 3.5 |
| Крепления на DIN-рейку | 35х7.5 |
| Подключение гребенчатой шиной | да |
| Рабочее положение | любое |
| Высота над уровнем моря, m | 2 000 |
| Диапазон рабочих температур, °C | -25...+55 |
| Температура хранения, °C | -25...+70 |
Схемы

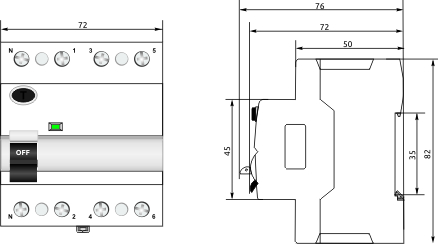

Рис.1. Габаритный чертеж реле FPR-A 4P 40A 100mA
