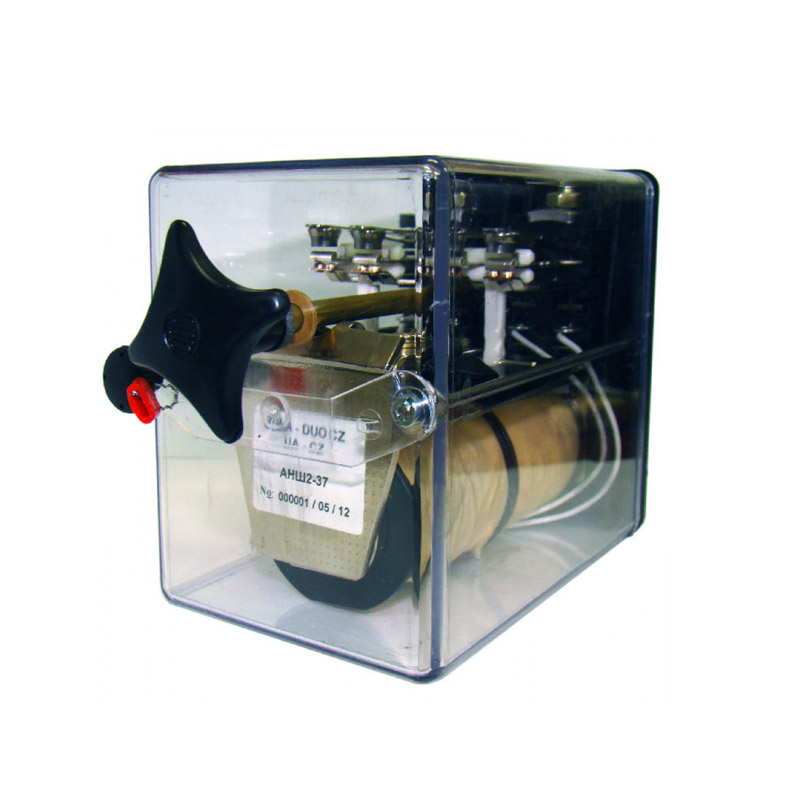

Реле АНШ2

Нейтральные электромагнитные реле АНШ2 представляют собой специальные устройства, которые применяются в системах контроля ЖД-транспорта. С помощью этих приборов поддерживается выполнение электрических зависимостей, которые позволяют исключить недопустимые для безопасности поездов метрополитена и железнодорожного сообщения состояния систем сигнализации, блокировки и централизации.

Область использования реле АНШ2

Релейные системы этого типа устанавливаются на поездах и локомотивах, которые совершают ближнее и дальнее сообщение по наземным ЖД-путям. Также такими приборами комплектуется и весь транспорт метрополитена. Наличие реле АНШ2 позволяет повысить уровень безопасности использования разных видов ЖД-транспорта.

Техническое условие

ТУ У 31.2–34167410–016:2009

Величина электрического сопротивления:

от 2х1,05 до 800х1 Ом

Значение тока/напряжения перегрузки:

0,54 А / 3,5...20 В

Значение тока/напряжения отпускания:

0,055 А / 0,27...3,1 В

Значение тока/напряжения притяжения:

0,135 А / 1,15...8 В

Масса устройства:

2,2 кг

Реле серии АНШ2 могут выпускаться в нескольких модификациях, отличающихся своими рабочими электрическими параметрами. В отличие от устройств серии АНШМ эти реле не владеют задержкой срабатывания якоря.

Тип реле

Сопротивление, Ом

Напряжение или ток

Номинальное питание

Замедление, с

Перегрузки

Отпускания

Притяжения

АНШ2–2

1,05х2

0,54 А

0,055 А

0,135 А

0,2 А

-

АНШ2–37

18,5х2

3,5 В

0,27 В

1,15 В

1,8 В

-

АНШ2–310

116х1

194х1

10 В

1,4 В

3,5 В

5,3 В

-

АНШ2-520

260х2

20 В

1,2-1,9 В

4,6 В

12 В

-

АНШ2–700

350х2

20 В

1,4-2,2 В

5,3 В

12 В

-

АНШ2-1230

615х2

20 В

2,1-2,6 В

7,5 В

12 В

-

АНШ2-1600

800х1

20 В

2-3,1 В

8 В

12 В

-
