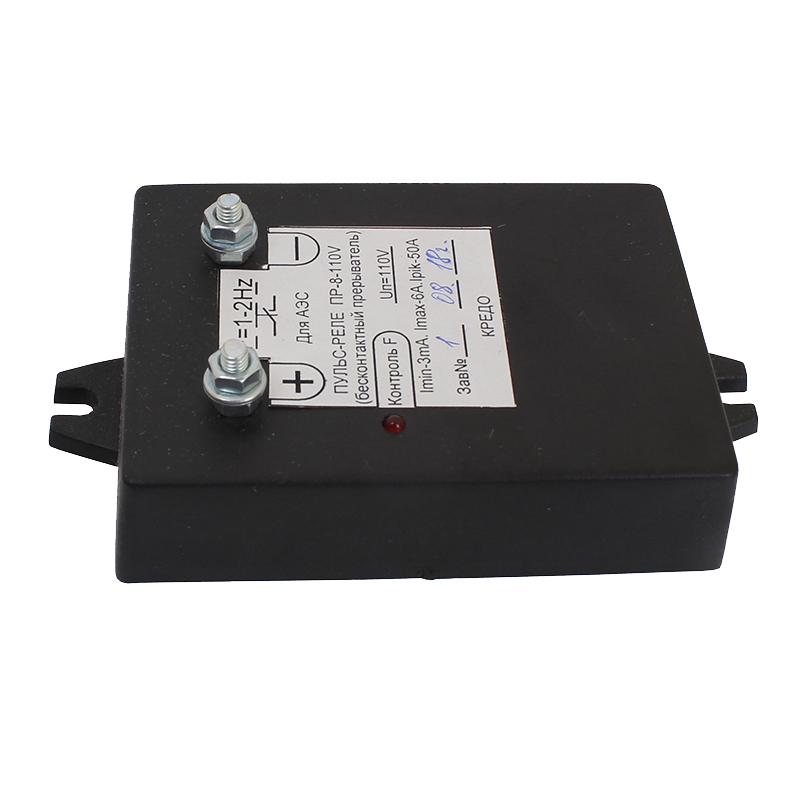

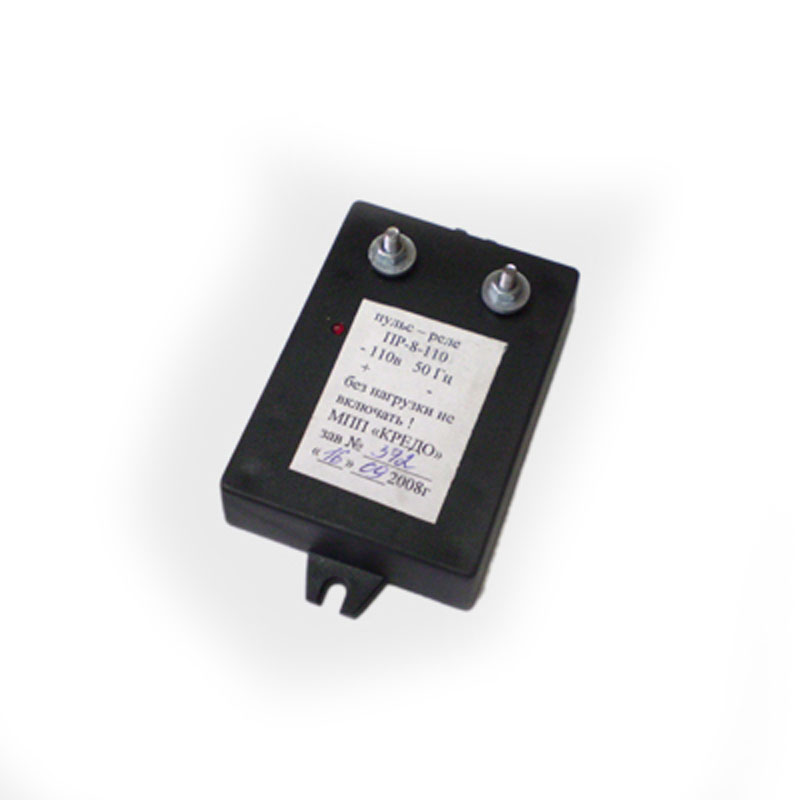

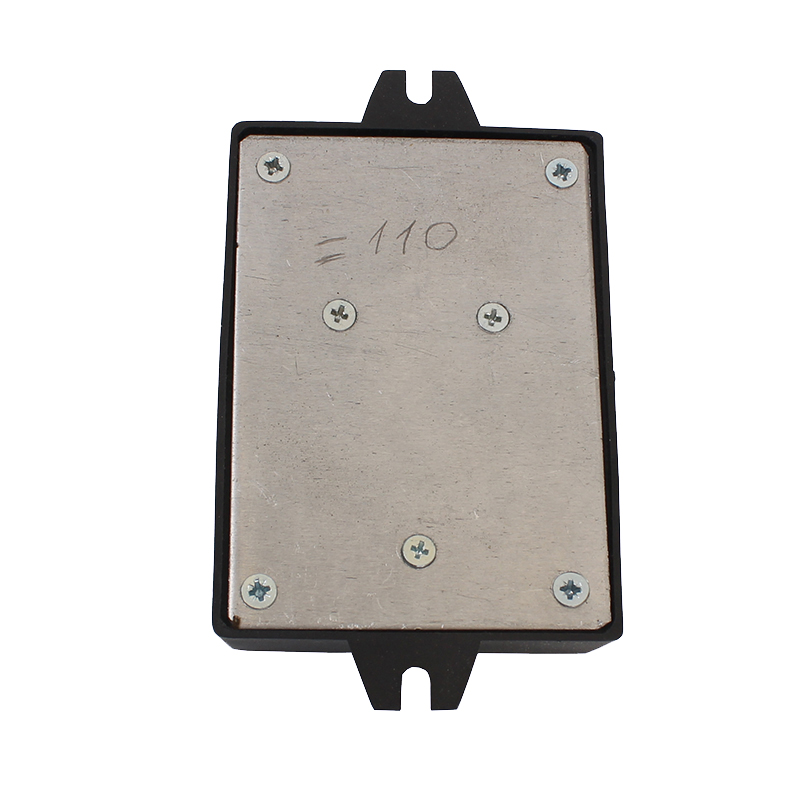

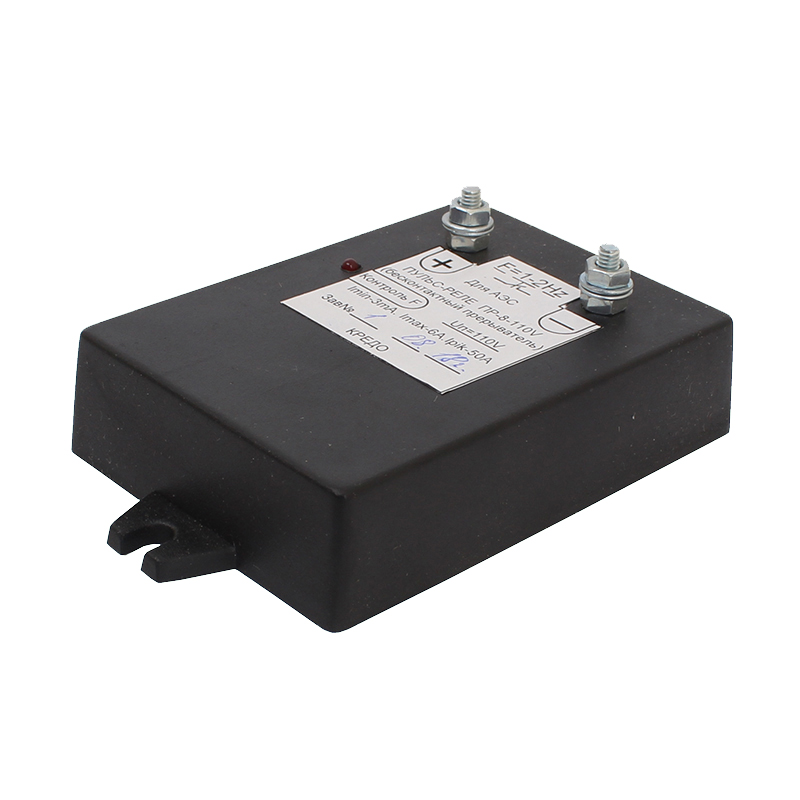

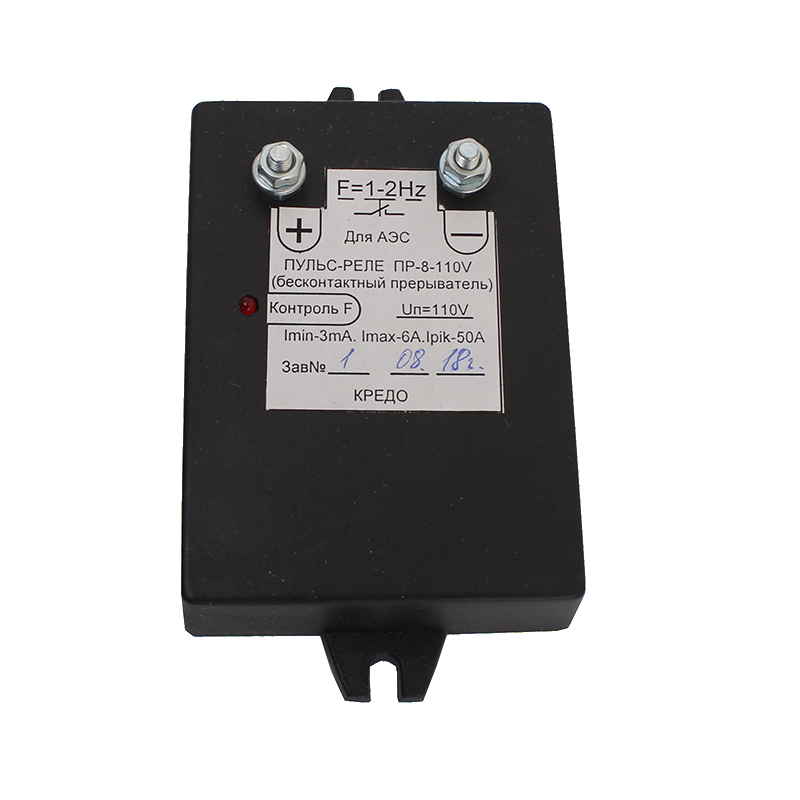

Пульс-реле ПР-8-110, ПР-8-24 и ПР-220

Голосов: 5
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Об оборудовании

Пульc-реле ПР-8 - устройство, создающее мигания в электрической цепи. Используется на промышленных предприятиях в составе сигнализации или автоматики при постоянном и переменном токе, с напряжением 24, 110 и 220 Вольт. Может работать совместно со светодиодной арматурой. Выпускается на замену таким прерывателям питания как ППБ-1...4, ППБР-2С, ППБР-1…2, РСВ 18-31. В режиме работы мощность потребления 0,05 Вт. В режиме ожидания не потребляет электрического тока.

Рабочие моменты

Устройство состоит из 2-х входных контактов. Отдельный подвод питания не требуется. При подключении один вывод подключается к шине питания, а второй становится шиной мигания. Подключение может производиться к шине «плюс» или «минус», к рабочей фазе или к проводу «0». В составе устройства присутствует индикатор, отвечающий за контроль рабочего процесса.

Характеристики

  • Ток перегрузки равен 60 Ампер в течение 20 миллисекунд.
  • Последовательное включение нагрузки с реле работающем в промежутке 3 мА … 8 А.
  • Питание варьируется от 24 Вольт до 220 Вольт.
  • В состоянии паузы ток потребления составляет 0,0003 Ампера.
  • Диапазон рабочего тока: min 0,003 Ампера … max 8 Ампер.
  • Цикл «включение – пауза» срабатывает в диапазоне от 0,4 секунды до 1,0 секунды.
  • Рабочая температура от -15 градусов С до +40 градусов С.
  • Габариты: длина 112 мм, ширина 55 мм, высота 38 мм.

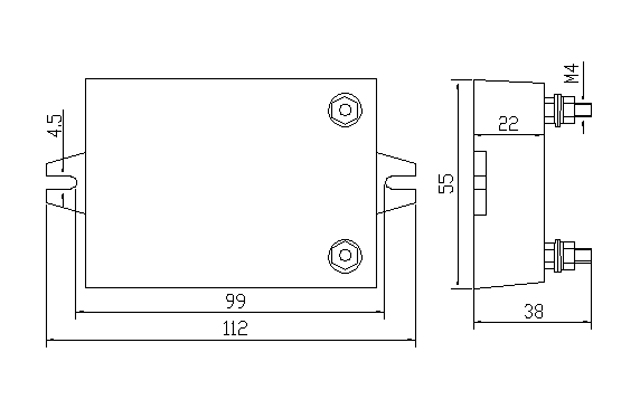

схема пульс-реле ПР-8

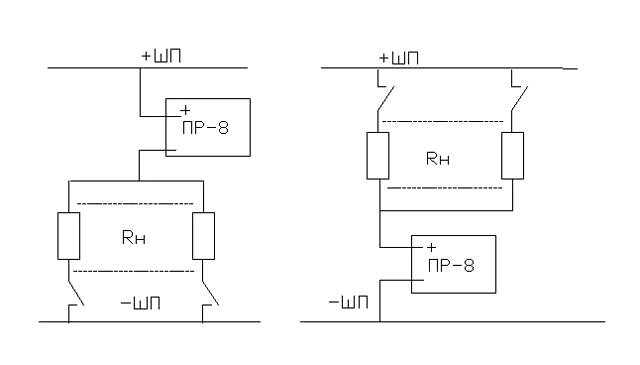

Схема пульс-реле

схематический вид пульс-реле

Для переменного тока

Модификации

  • ПР-8-110 – переменного тока.
  • ПР-8-24 – постоянного тока.
  • ПР-8-220 – переменного тока.
