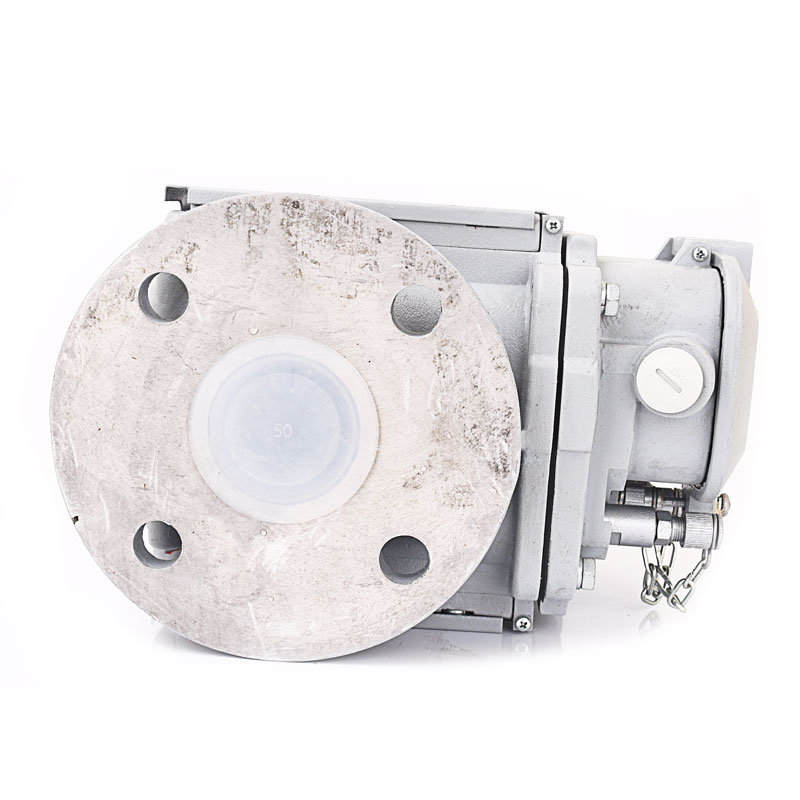

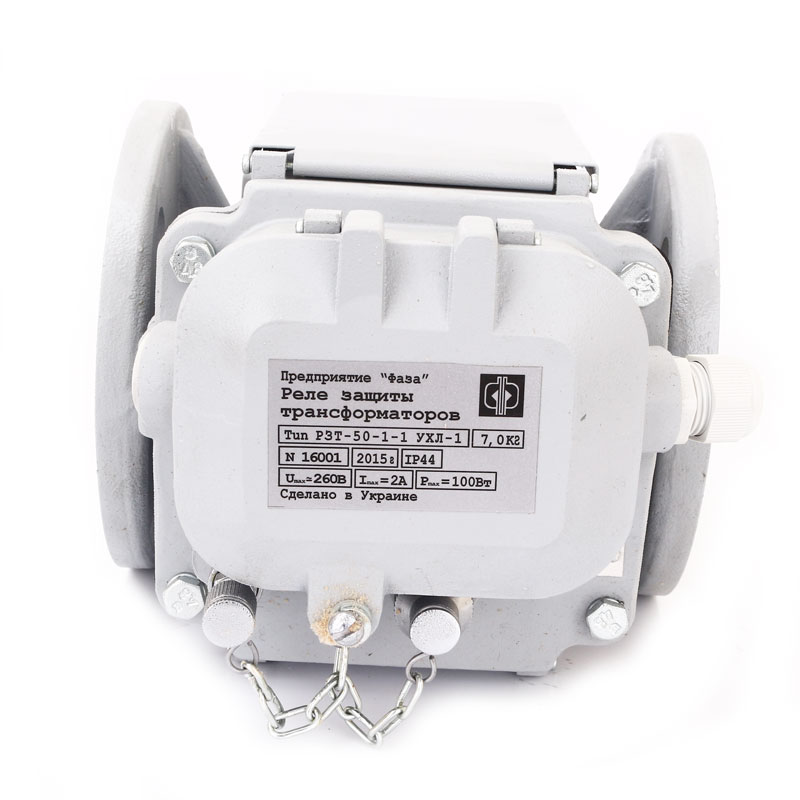

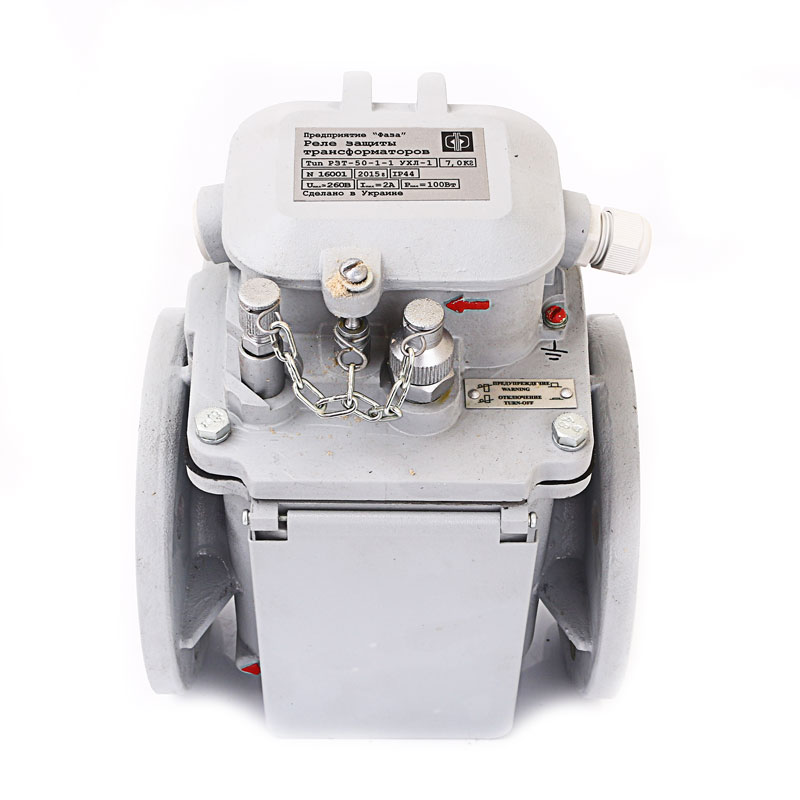

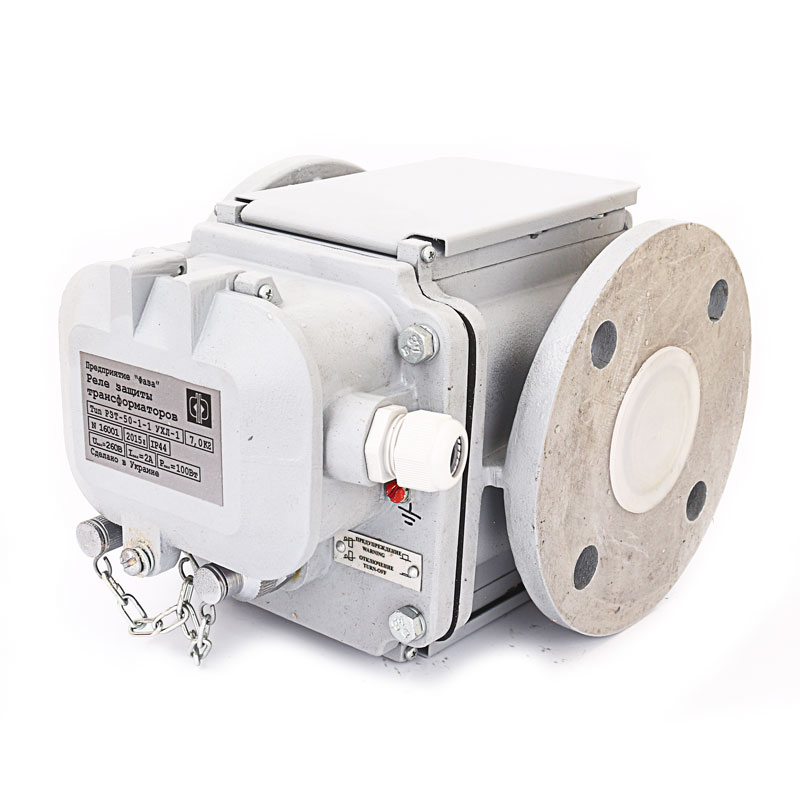

Реле РЗТ-50

Двухпоплавковое по конструкции, газовое направление у реле РЗТ-50 служит для защиты такого дорогостоящего оборудования, как масляные трансформаторе мощностью до 10 МВА. Также работа ведется с многоступенчатыми переключателями в конденсаторах, дроссельными катушками. Эксплуатация на изолированных или охлаждаемых специальной жидкостью, механические аппараты, сделанные с расширительными по функциям сосудами. В функции прибора входит:

  • Коммутация предупреждающего "ПРЕДУПРЕЖДЕНИЕ" и информирующего "ОТКЛЮЧЕНИЕ"сигналов;
  • Отключение оборудования при критических положениях (потере жидкости или превышении ее объема, при превышении скорости движения жидкости в системе).

Монтаж реле можно совершить исключительно на соединительный трубопровод, который имеет место между корпусной частью и сосудом расширительного плана.

Особенности реле РЗТ-50

Прибор имеет надежную конструкцию, комфортен в эксплуатации.

  • Надежность обеспечивается за счет того, что встроенные в реле поплавки с управляющими магнитами имеют цельнолитую конструкцию, свободны от других элементов системы. При изготовлении магниты испытываются на прочность избыточным давлением в 100 кПа масла. Герконы (переключатели с тремя выводами), используемые в устройстве, обладают повышенной электрической прочностью: неподвижны, имеют усиленную конфигурацию, на все 100 процентов изолированы от смеси с маслом.
  • Устройство обладает высокой устойчивостью к любой по силе вибрации, в том числе к землетрясениям, которые могут иметь собственную амплитуду ускорения до 0,5 g.
  • Комфорт эксплуатации достигается тем, что конфигурация реле РЗТ предусматривает ведение контроля и замены контактного узла без необходимости вскрытия реле и спуска рабочей жидкости (масла). Конструкцией реле обеспечивается техническая возможность быстрой замены неисправного прибора без существенных потерь времени.
  • Проверка работы реле осуществляется кнопкой опробования с вовлечением поплавков и отдельно – с вовлечением в процесс напорной пластины.
  • Рабочий диапазон температур, при которых обеспечивается штатная работа реле – от –59 до +56 градусов по Цельсию, т.е. практически без ограничения.
  • Установкой реле решается задача организации двух независимых:
    • Отключающих цепей;
    • сигнальных цепей.

Искомая физическая функция

Численный показатель

Ток должен иметь напряжение

В пределах 220 Вольт

Коммутируемые напряжения должны иметь значения

300 В1

Коммутируемый ток может иметь минимальный размер

1,0 миллиампер

Если работа идет на активной нагрузке, то стандартным размером коммутируемой мощности является предел

В 50 Ватт

Контактов реле может быть

2 или 3

Разомкнутые контакты рассчитаны на электрическую прочность своей изоляции в размере

20 000 Вольт

Условный проход диаметром

50 миллиметров

Показатель веса

5,7 килограмма
