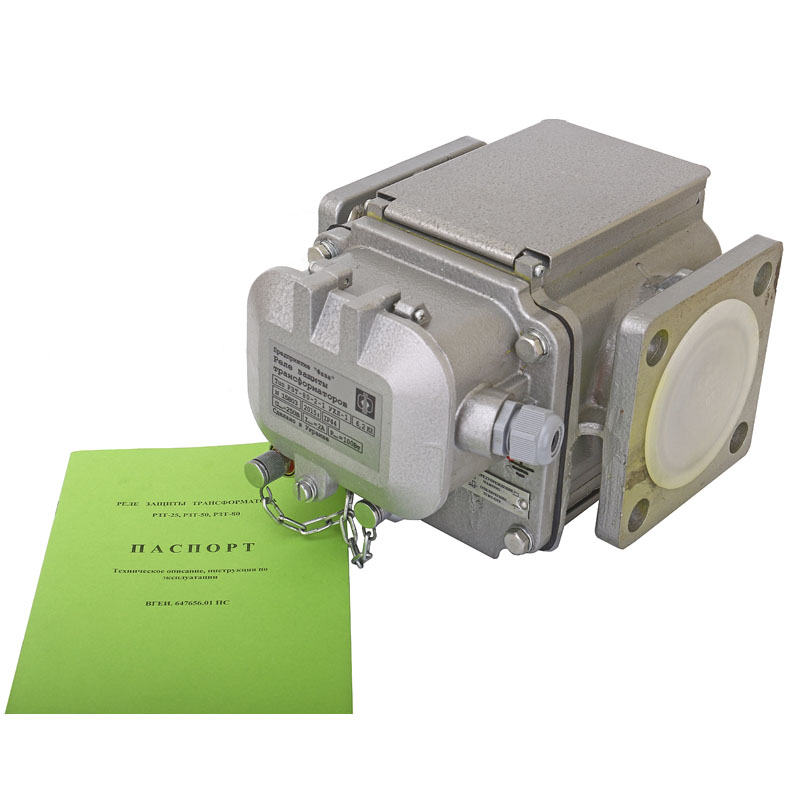

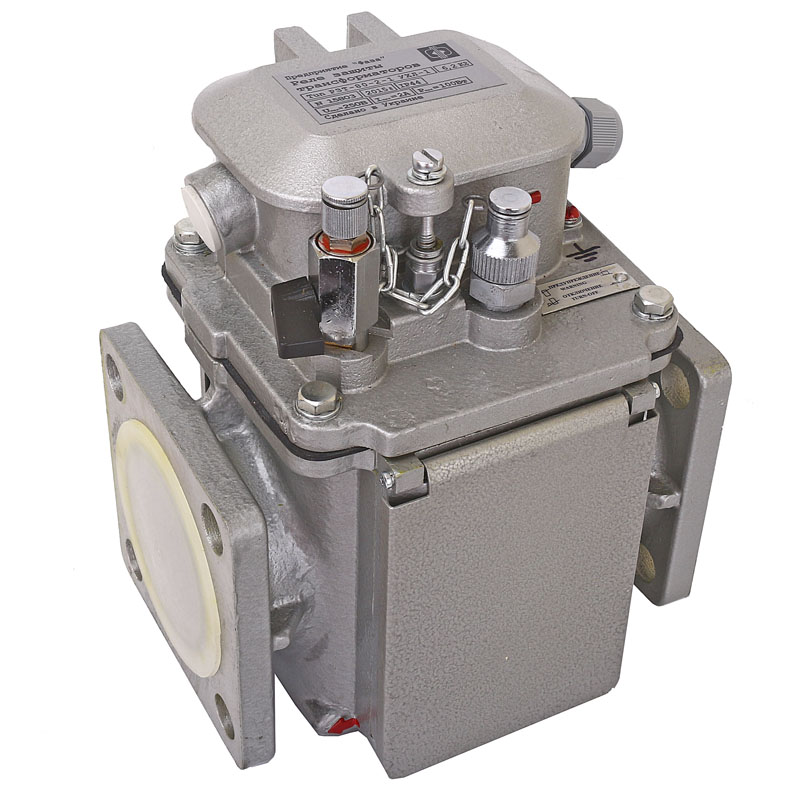

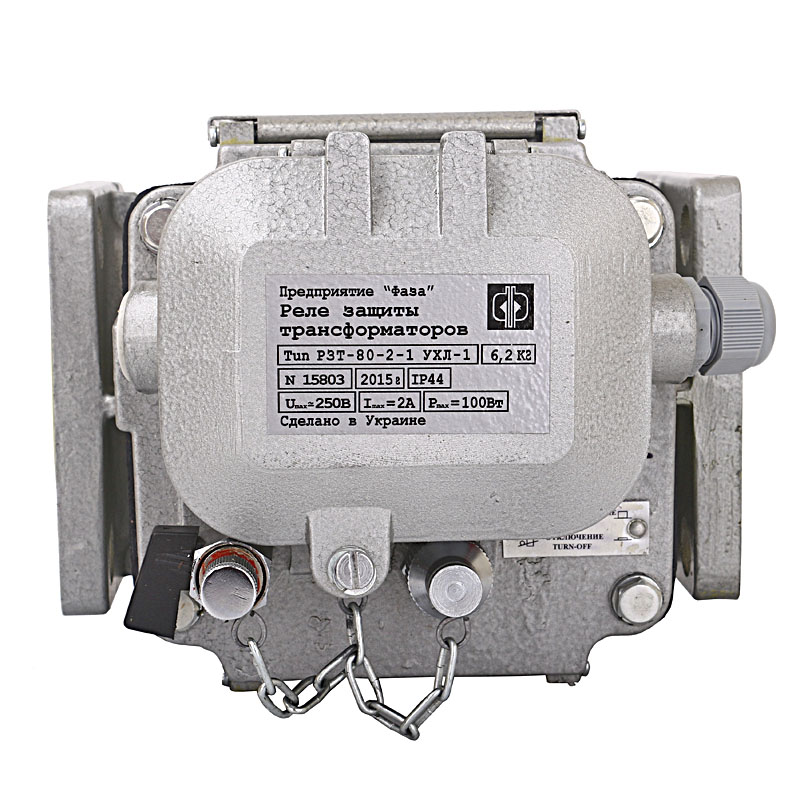

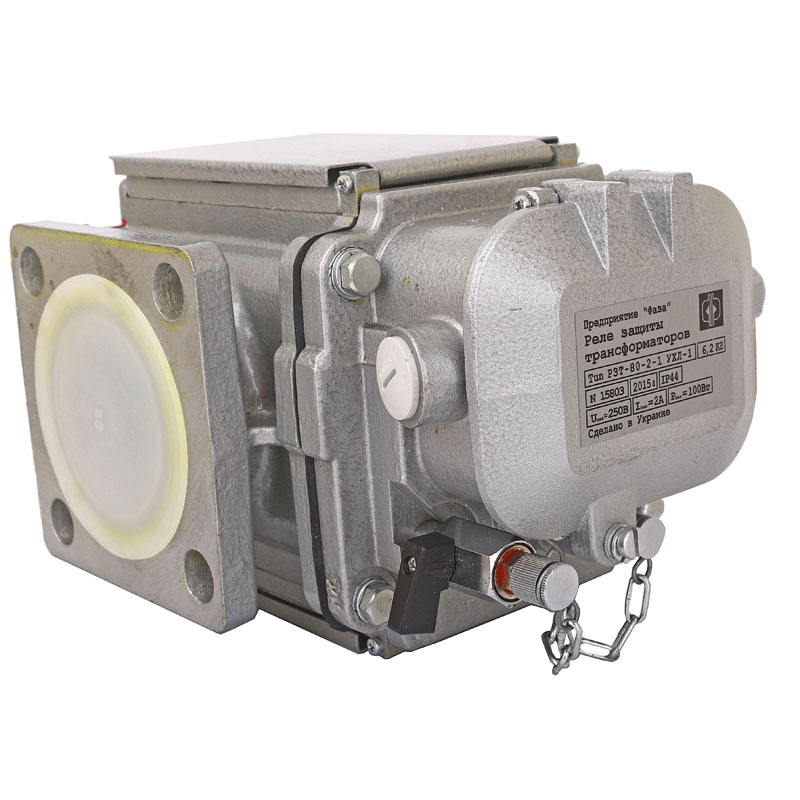

Реле РЗТ-80

Категория:
Документация:

Реле РЗТ-80 является устройством, которое используется с целью защиты трансформатора или другого прибора, который в качестве охладителя использует жидкость и имеет в своей конструкции расширительный сосуд. Такими устройствами могут служить измерительные трансформаторы, многокаскадные переключатели, конденсаторы и дроссельные катушки.

Функционал РЗТ-80

Реле защиты масляного типа трансформатора РЗТ-80 позволяет сигнализировать и обеспечивать функции защиты электрических приборов с подачей сигнала и выполнения определенного действия при возникновении внештатной ситуации.

Подача сигнала «Предупреждение»

  • Наличие выделения газообразной фракции из охлаждаемого жидкостью оборудования;
  • Появление подтекания масла из трансформатора или иного прибора;
  • Увеличение скорости течения масла до запредельного значения.

Подача сигнала «Отключение»

  • Чрезмерная не контролированная утечка масла.

Конструкционные отличия реле РЗТ-80

Конструкционно модель 80 реализована в виде монолитного корпуса из алюминиевого сплава, внутри которого расположен механический блок. Для подключения реле к трубопроводу в корпусе проделано входное и выходное отверстие. Механический блок владеет включающим механизмом и крышкой, на которой располагается клеммная коробка, газопредохранительный клапан или кран и контрольная кнопка. Клеммная коробка рассчитана для размещения системы рабочих магнитоуправляемых контактов и клеммника.

Работа релейного устройства

Установка реле производится на трубопроводе, который соединяет бак трансформатора и расширительный сосуд с охладительной емкостью. Сигнальные кабеля крепятся к фиксаторам, которые, как и клеммная коробка расположены в верхней части реле. Конструкцией устройства предусмотрена возможность проведения вакуумирования вместе с баком трансформатора.

Если трансформатор функционирует нормально, то реле постоянно заполнено маслом, которое протекает с определенной установленной скоростью. В таком режиме поплавки, которые замыкают контакты, находятся в верхнем положении под воздействием подъемной силы. Если возникают сбои в работе трансформатора и уровень масла в камере реле падает, то поплавки опускаются и происходит коммутация канала на выдачу сигнала «Предупреждение». При последующем снижении давления масла произойдет коммутация канала «Отключение».

Если скорость масляной жидкости в трансформаторе превысит установленный порог, то вследствие перемещения запирающей заслонки произойдет коммутация канала «Отключение».

Параметры

Значение

Размер условного прохода реле:

8 см

Тип конструкционного исполнения реле:

2-поплавковое

Предельное значение скорости потока охлаждающей жидкости:

0,65; 1; 1,5

Тип и число контактных групп:

Замыкающие, 2 или 4

Величина поддерживаемого коммутационного напряжения:

1 кВ; 1,5 кВ (постоянный либо переменный ток)

Величина коммутационного тока:

2 А или 3 А

Максимально потребляемая мощность:

0,1 кВ·А; 0,12 В·А

Габаритные значения

162 х 200 х 239 миллиметров

Весовое значение без тары

5 950 грамм

Схема РЗТ-80

Схема размеров РЗТ-80
