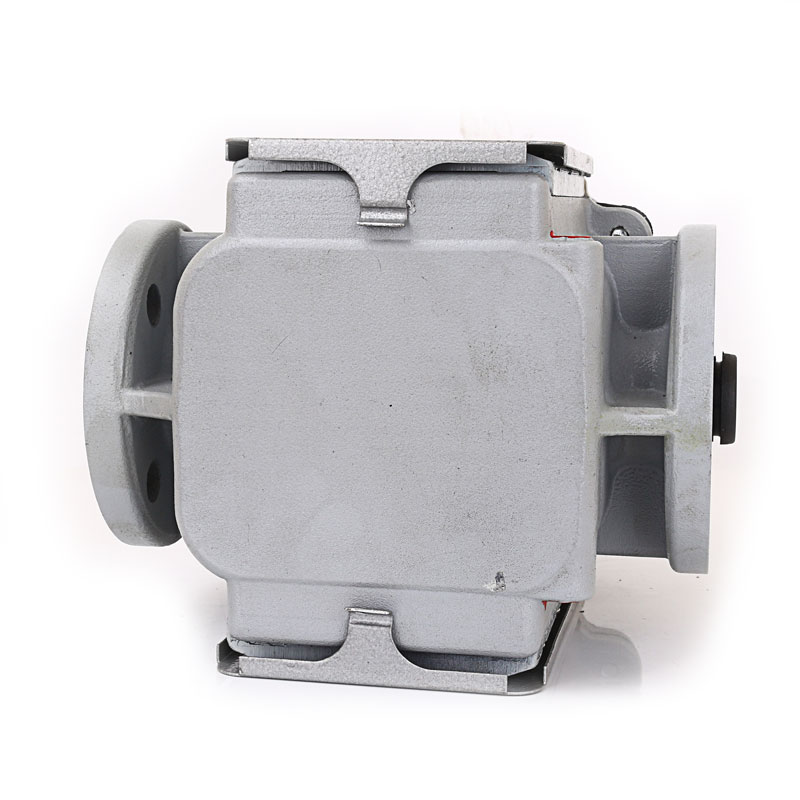

Реле РЗТ-25

Категория:
Документация:

Реле РЗТ-25 представляет собой релейную систему, используемую для защиты трансформаторных систем масляного типа, и других, подобного рода, устройств, охлаждаемых жидкостью и владеющими расширительными сосудами. Это могут быть конденсаторы, многоступенчатые переключатели, катушки дроссельного типа и пр.

Использование реле РЗТ-25

Релейный механизм предложенной сери обеспечивает сигнализацию в следующих ситуациях:

  • Выделяется определенное количество газа – сигнал "Предупреждение";
  • Наличие утечки масла – последовательно сигналы "Предупреждение", а потом "Отключение";
  • Превышение выбранного порогового показателя скорости масляного потока – сигнал "Предупреждение".

Монтаж релейного устройства

Релейная система РЗТ-25 располагается на соединительном трубопроводе, размещенном между так называемым расширительным помещением (сосудом) и баком масляного трансформатора. Клеммная коробка и крышка с фиксаторами крепления сигнального кабеля расположены в верхней воловине реле. Для пробоотбора накопившихся газов имеется специальный газоспускной клапан. Конструкционно реле поддерживает возможность выполнения вакуумирования параллельно с трансформаторным баком.

Отличительные особенности реле

  • Отсутствует непосредственный контакт токонесущих комплектующих с рабочей жидкостью;
  • В конструкции реле применяются магнитоуправляемые контакты, которые реализованы в металлическом корпусе;
  • Устройство отличается хорошими показателями виброустойчивости в частотном диапазоне от 2 до 200 гц.

Конструкция реле

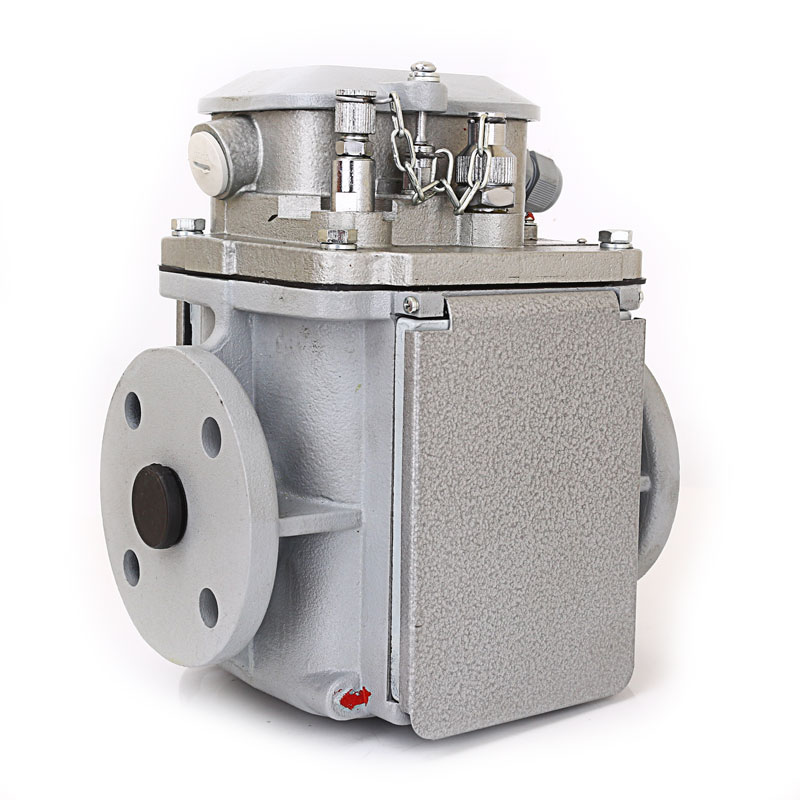

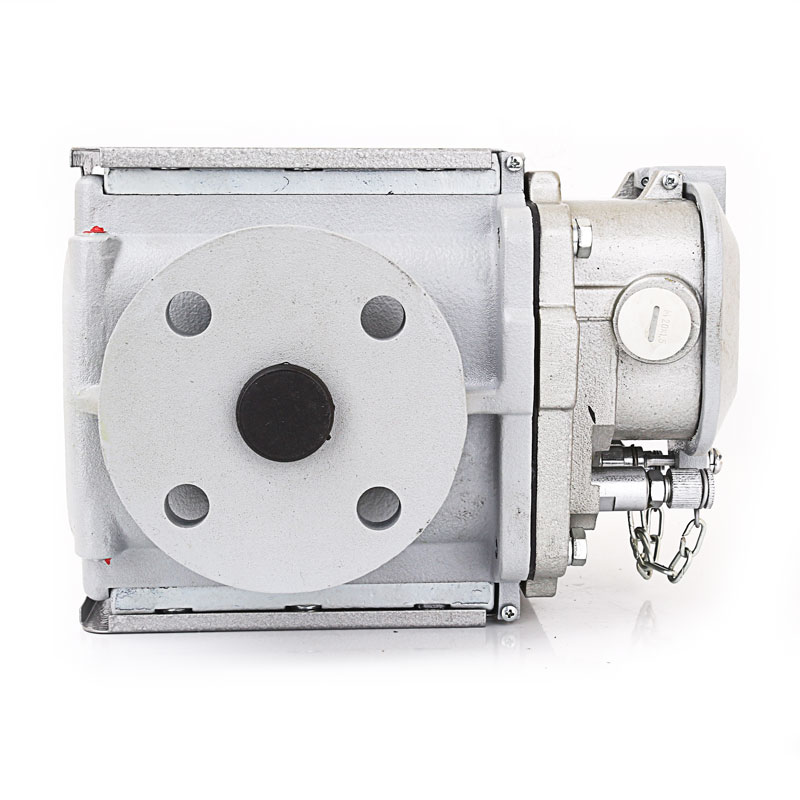

Реле защиты трансформатора РЗТ-25 состоит из корпуса и механического блока. Корпус прибора выполняется в виде литого остова из алюминиевого сплава. В корпусе выполнены два фланца, используемые для подключения устройства к трубопроводу необходимого типа. Механический блочный механизм в своей конструкции имеет крышку и включающий механизм. Крышка также выполняется из алюминиевого сплава, на ее поверхности располагаются кран шарового типа или газовупускной клапан, контрольная кнопка и клеммная программная коробка. В последнем расположен сам клеммник и его магнитоуправляемые контакты.

Использование релейного механизма

При нормальном функционировании контролируемого прибора реле полностью заполняется маслом. Если происходит сбой в работе аппарата, снижается уровень масла в камере релейного механизма, вследствие чего происходит коммутация одной из контактных групп и подается сигнал "Предупреждение", а при дальнейшем падении уровня масла будет подан сигнал "Отключение". Если происходит превышение скорости течения масляной жидкости, в реле происходит перемещение запирающей заслонки, что приведет к замыканию контактов и передачи сигнала "Отключение".

Масса изделия 5 890 грамм.

Его габариты это 200 х 160 х 240 миллиметров.

Характеристика

Значение

Величина условного прохода:

25 мм

Исполнение релейного механизма:

Струйное (безпоплавковое)

Пороговая величина скорости масляного потока:

0,9; 1; 1,5; 2; 2,5

Количество контактных групп и их тип:

1 или 2, замыкающие

Поддерживаемое напряжение:

1000 В, 1500 В (постоянный или переменный ток)

Величина тока:

2 А или 3 А

Потребляемая реле мощность:

100 ВА, 120 ВА
