Описание

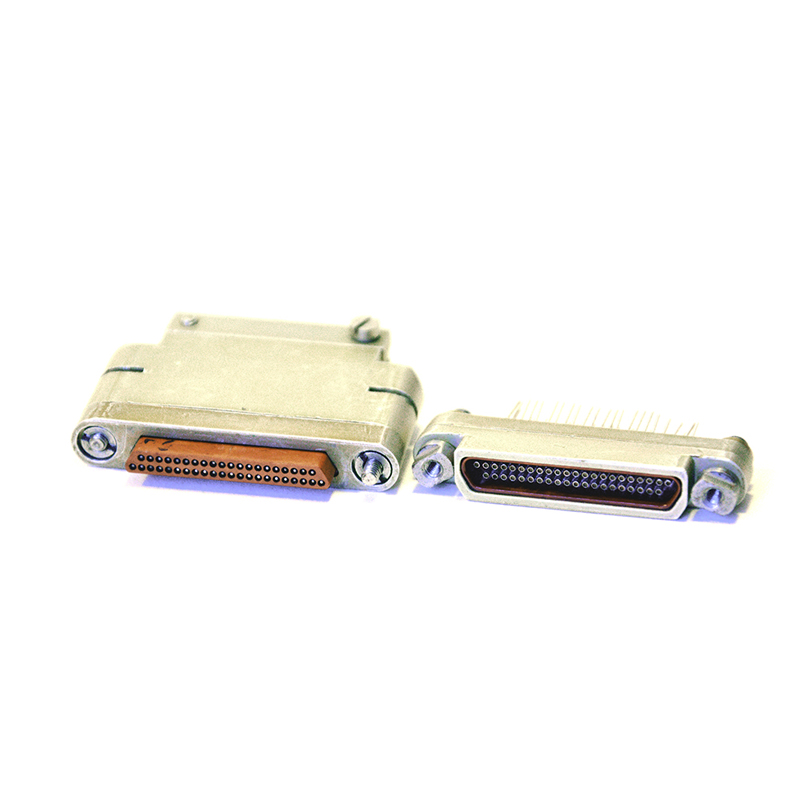

Прямоугольные соединители ОНП-ЖИ-8 в токопроводящем экранированном корпусе применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Описание конструкции
- Врубное сочленение с винтовой фиксацией и кодирующим элементом.
- Климатическое исполнение В.
- Покрытие контактов: золото или серебро.
- Метод монтажа: пайка.
Характеристики
|
Стандарты |
ОСТ В 11 0121-91 НЩО.364.021 ТУ |
||
|
Механические параметры |
|||
|
вибрация: |
диапазон частот |
1 … 3000 Гц |
|
|
ускорение |
400 м/с2 (40 g) |
||
|
одиночные удары: |
ускорение |
10000 м/с2 (1000 g) |
|
|
длительность |
0,1 - 2,0 м/с2 |
||
|
многократные удары: |
ускорение |
1500 м/с2 (150 g) |
|
|
длительность |
1 - 5 м/с2 |
||
|
линейные нагрузки: |
ускорение |
1962 м/с2 (200 g) |
|
|
Электрические параметры |
|||
|
максимальное рабочее напряжение постоянного тока |
не более 150 В |
||
|
рабочий ток на контакт |
не более 1 А |
||
|
сопротивление электрического контакта |
не более 10 мОм |
||
|
сопротивление изоляции в нормальных климатических условиях |
не менее 5000 МОм |
||
|
эффективность экранирования: |
при частоте 7 МГц |
от 50 дБ |
|
|
при частоте 600 МГц |
до 35 дБ |
||
|
Климатические параметры |
|||
|
температура окружающей среды |
от -60 до +85°C |
||
|
смена температур |
от -60 до +95°C (с учетом температуры перегрева контактов) |
||
|
атмосферное пониженное рабочее давление |
1,3·10-7 Па (1·10-9 мм. рт. ст.) |
||
|
Параметры надежности |
|||
|
минимальная наработка |
10000 ч |
||
|
при числе сочленений-расчленений |
500 |
||
|
минимальный срок сохраняемости |
25 лет |
||
