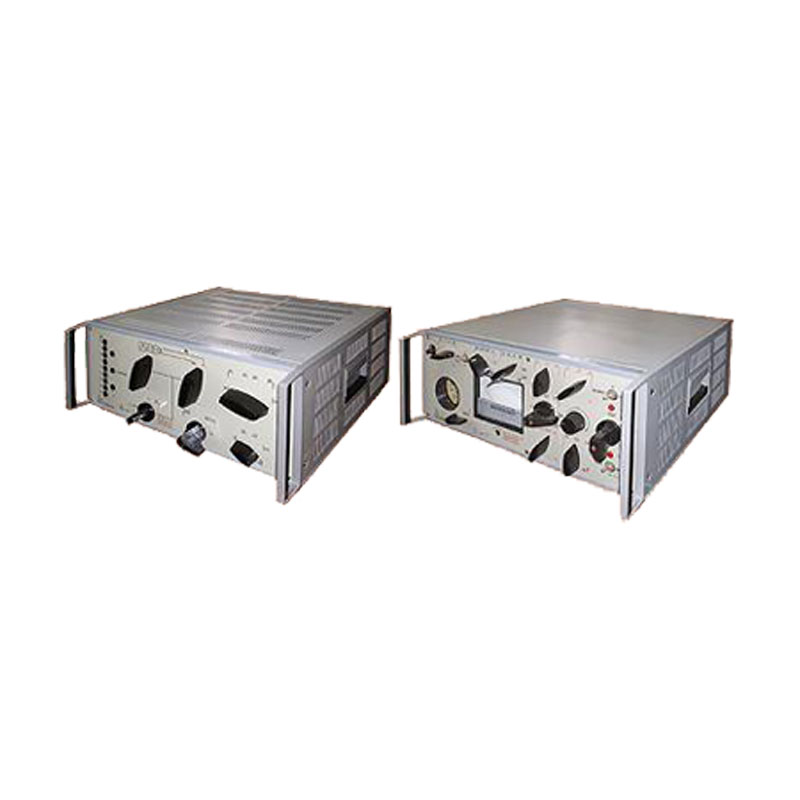

Установка У5052 (У5053)

Документация:

Паспорт установки для проверки релейных защит У5052(243.91 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

У5052 (У5053)

Установка проверки релейных защит У5052 и установка У5053 - предназначены для процесса наладки и проверки различных элементов электроавтоматики в местах их использования.

Применение установок

Основными элементами для проверки являются различного типа реле, контакторы, пускатели и прочее. Устройства могут проверять простые и сложные релейные защиты, имеющие фазозависимые характеристики.

Оборудование устанавливается на таких объектах, как: электростанции, подстанция, лаборатории, различные производственные предприятия и т.д.

Рабочие условия

Приборы рассчитаны для работы в умеренном климате. Помещение должно быть сухим, проветриваемым и отапливаемым. Диапазон допустимой температуры от 10 до 35 градусов. Влажность не должна превышать 80 процентов при температуре равной 25 градусов. При обеспечении защиты прибора от воды, допускается применение на улице.

Характеристики

Вид напряжения, тока	Рабочий режим нагрузки		Время включения, мин.	Регулировка
Вид напряжения, тока	Напряжение, В	Ток, А	Время включения, мин.	Регулировка
Переменный тип	380 380 330	2 5 10	30 1 0,5	Регулировка производится плавно-ступенчато
Постоянный тип (выпрямленного вида, с возможностью сглаживания)	240 220 110 -	0,06 0,6 1 4,5	30 5 5 1	Регулировка производится плавно-ступенчато
Постоянный тип, как и выше	210 220	1	5	Не поддается регулировке
Постоянный тип, как и выше	210 220	0,65	5	Не поддается регулировке
Выпрямленный вид	-	4,5	5	Плавная регулировка
Ток с одной фазой переменного типа	112 54 30 12 250	35 67,5 150 240 10	0,5	Плавно-ступенчатый способ регулировки

Дополнительные данные

Блоки практически идентичны по размерам: длиной в 50 сантиметров; шириной 22 сантиметра и высотой 52 сантиметра.
Вес блоков различается:
- Блок К513 весит 26 кг.
- Блок К514 весит 29 кг.
- Блок К515 весит 31 кг.
Соответственно установка У-5052 весит 55 кг без упаковки, а установка У-5053 – 86 кг.

Модификации

Установка У5052 состоит из двух комплектующих блоков: регулировочного блока К513 и нагрузочного блока К514.

Установка проверки релейных защит У5053 включает в себя три блока: регулировочный К513, нагрузочный К514, блок-приставка К515.

Все блоки связаны между собой при помощи кабелей, которые имеют разъемные соединения. Имеется возможность питания защиты, которую можно проверить постоянным током, при помощи внешней аккумуляторной батареи.
