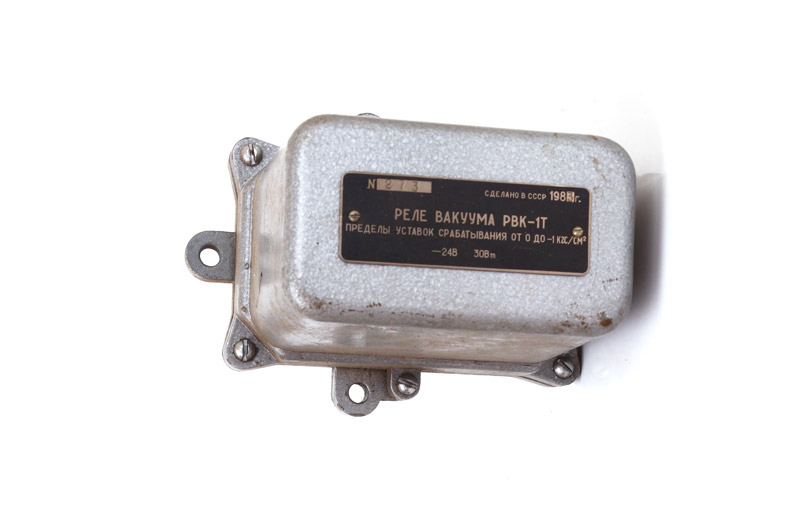

Реле вакуума РВК-1Т

No votes yet
Категория:

Реле вакуума РВК-1Т предназначено для автоматического контроля вакуума путем размыкания и замыкания электрической цепи.

Принцип действия:

Основан на уравновешивании силы разряжения, силой упругих деформаций пружины.

Перемещение подвижного конца сильфона, вызываемое изменением действующего на него разряжения, через рычаг действует на контактное устройство реле.

Конструктивное исполнение

Реле вакуума типа РВК-1Т представляет собой бесшкальный прибор контроля, с постоянной зоной нечувствительности.

Состоит из следующих основных частей: узла сильфона, передаточно-настроечного механизма и контактного устройства. Механизм реле смонтирован на основании и закрыт крышкой с герметизирующей прокладкой. Крепление предусмотрено на специальном кронштейне в вертикальном положении тремя винтами.

Контролируемая среда подводится к реле по трубке, припаянной к ниппелю, через штуцер с накидной гайкой. Уплотнение достигается за счет эластичной прокладки между ниппелем и штуцером. Присоединение кабеля предусмотрено с помощью штепсельного разъема. к клеммам которого подключены контакты микропереключателя.

Технические характеристики
Характеристики Значение
Пределы уставок срабатывания от 0 до минус 1 кгс/см2 (от 0 до минус 0,1 МПа).
Зона нечувствительности нерегулируемая до 0,045 кгс/см2 (0,0045 МПа).
Разброс срабатываний при плавном изменении давления со скоростью не более 5 кгс/см2 (0,5 МПа) и номинальных климатических условиях не более 0,03 кгс/см2 (0,003 МПа).
Максимальное допустимое давление контролируемой среды 5 кгс/см2 (0,5 МПа)
Сопротивление изоляции электрических цепей реле относительно корпуса реле, при температуре окружающего воздуха 20±5 °С и относительной влажности до 80% не менее 20 МОм.
Коммутируемая мощность контактов реле до 30Вт
постоянного тока напряжения до 24 В
Масса не более 1,3 кг
