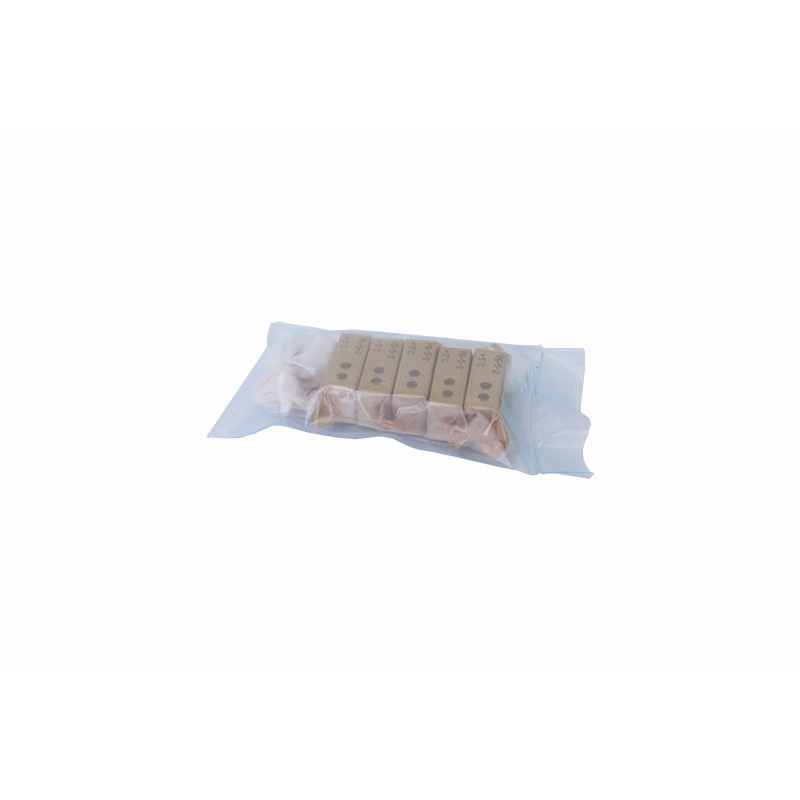

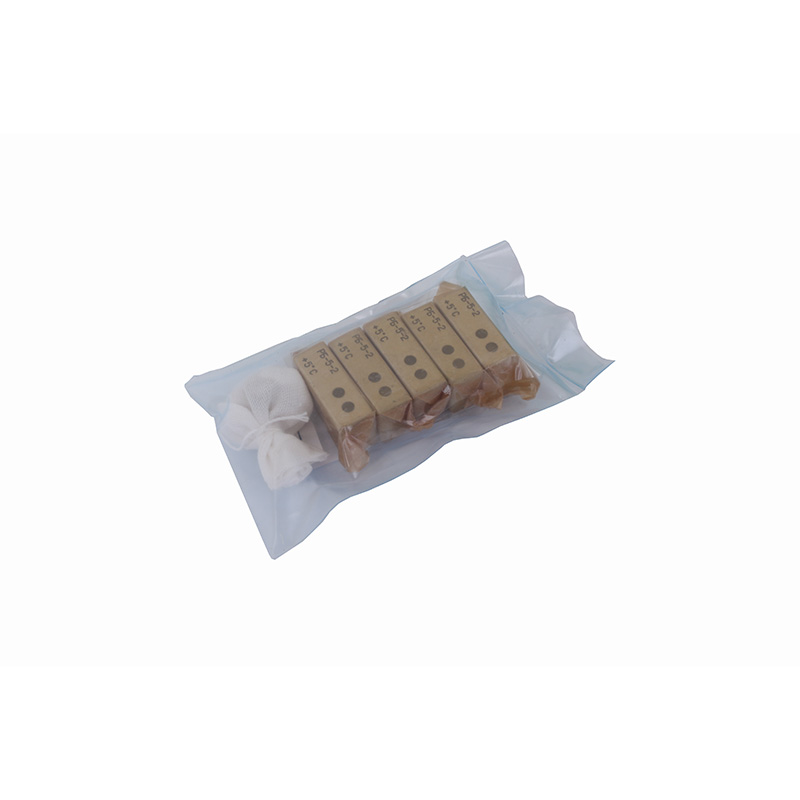

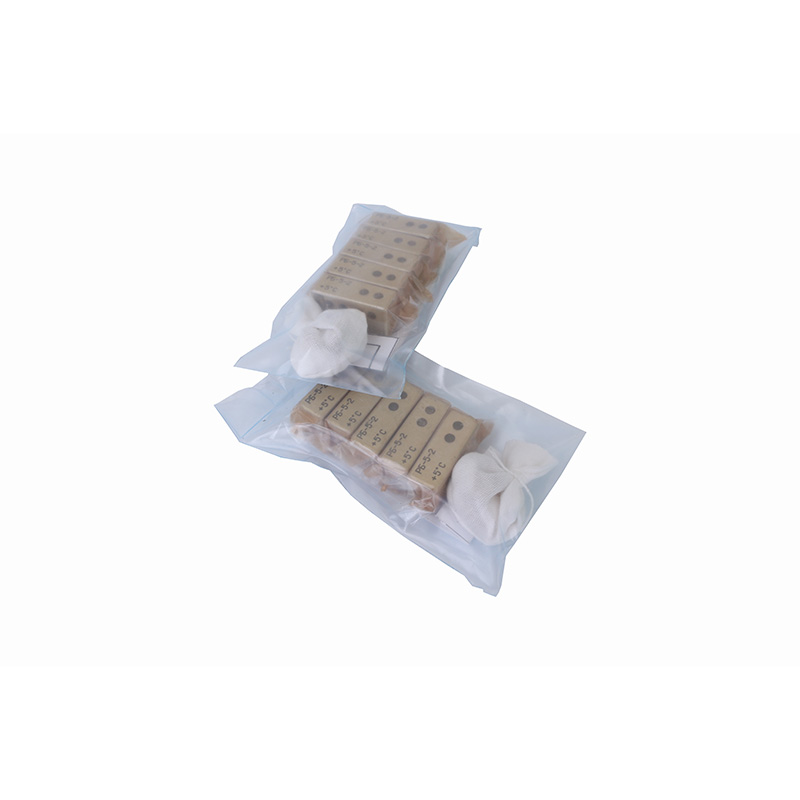

Реле РБ-5 (температурное направление) осуществляет контроль температуры технологической среды и используется для сигнализации.  Оно представляет собой металлическую крышку на пластмассовом основании, на котором укреплена биметаллическая пластина, выполняющая функцию контрольно-регулировочного элемента.

Назначение

Реле РБ-5 используется в неагрессивной воздушной среде для контроля температуры, предусмотренной номинальными уставками, в низковольтных цепях.  Климатическое исполнение реле предусматривает возможность его работы в холодном и умеренном типе климата. Установка предусмотрена в закрытых помещениях, где должно быть обеспечено поддержание требуемых условий рабочей среды.

В процессе работы запрещается: чистка контактов, воздействие на присоединительные провода, регулировка, а также воздействие на биметаллическую пластину.

Устройство и работа

Чувствительная пластина, играющая роль исполнительного элемента реле, одним концом закреплена на пластмассовом основании.  Свободный конец пластины заканчивается латунным сферическим контактом.  Он контактирует в процессе работы с контактом регулировочного винта. Винт закреплён на одном основании с пластиной. Фиксация регулировочного винта в определённом положении обеспечивается контргайкой.  Положение винта при регулировке на требуемую высоту зависит от уставки на нужную температуру.  После регулировки и настройки узел гайка-винт заливается эмалью, чтобы предотвратить откручивание винта.

Изменение температуры вызывает деформацию биметаллической пластины, которая изгибается, обеспечивая либо замыкание, либо размыкание имеющихся контактов реле.

У реле, выполненных с маркировкой на корпусе А, Б или индексом ОС, к выводному лепестку внешней коммутации присоединены соединительные провода, а корпуса смонтированы в защитных чехлах.

Параметры основных характеристик

Величины

Номинальные уставки температуры, Со

от 5 до 70 через каждые 5

Диапазон температур эксплуатации, Со

-60…+85

Изоляция, работая в спокойном режиме, соблюдает размер сопротивления, МОм

Не менее 20

Минимальное количество срабатываний, цикл

75 000

Масса, не более, кг

0,02

Реле могут выпускаться с учётом разного действия контактов в случае срабатывания:

  • Реле РБ-5-1 – контакт выполнен размыкающим;
  • Реле РБ-5-2 – контакт выполнен замыкающим.

Реле имеют три вида исполнения, которые зависят от диапазона температур эксплуатации изделия. Соответствующая маркировка буквами наносится краской на корпус реле
