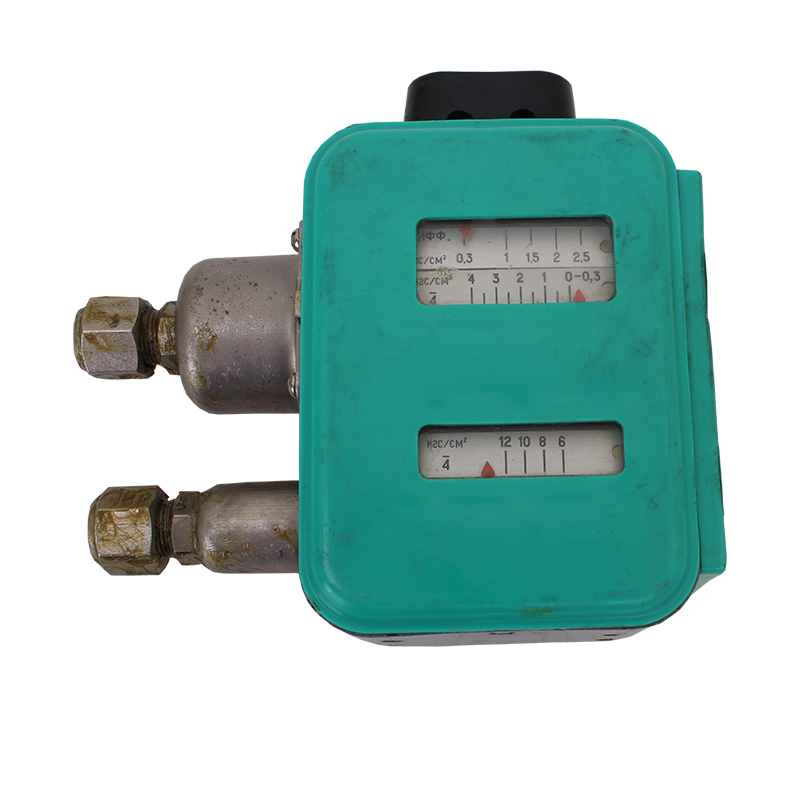

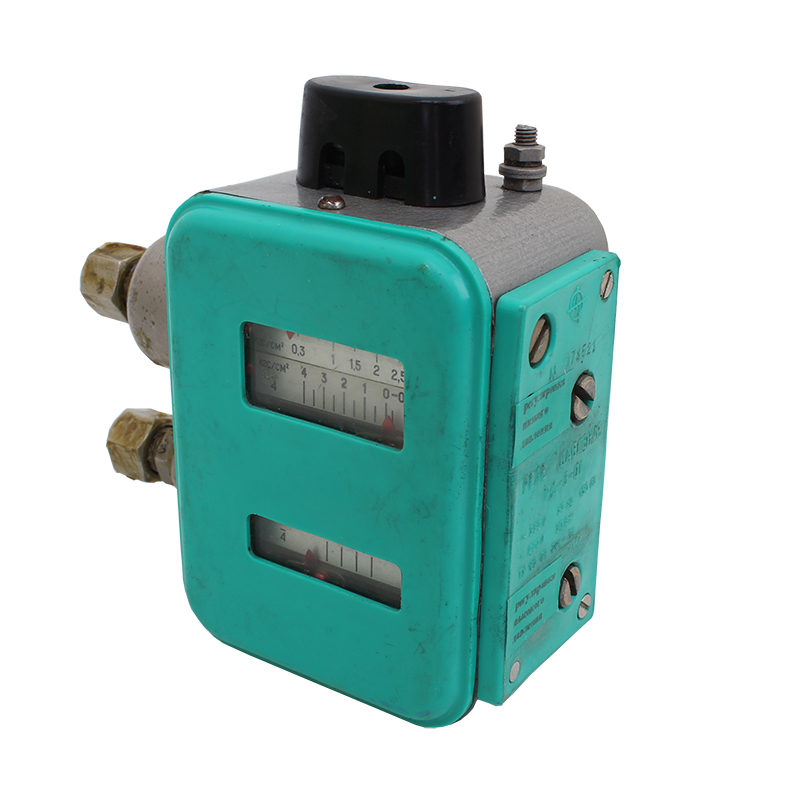

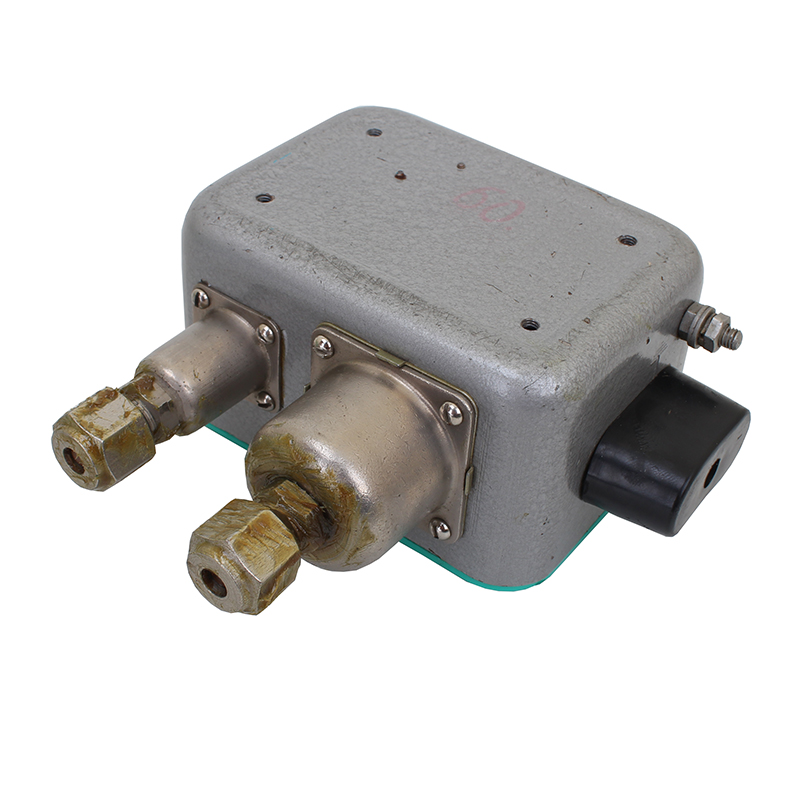

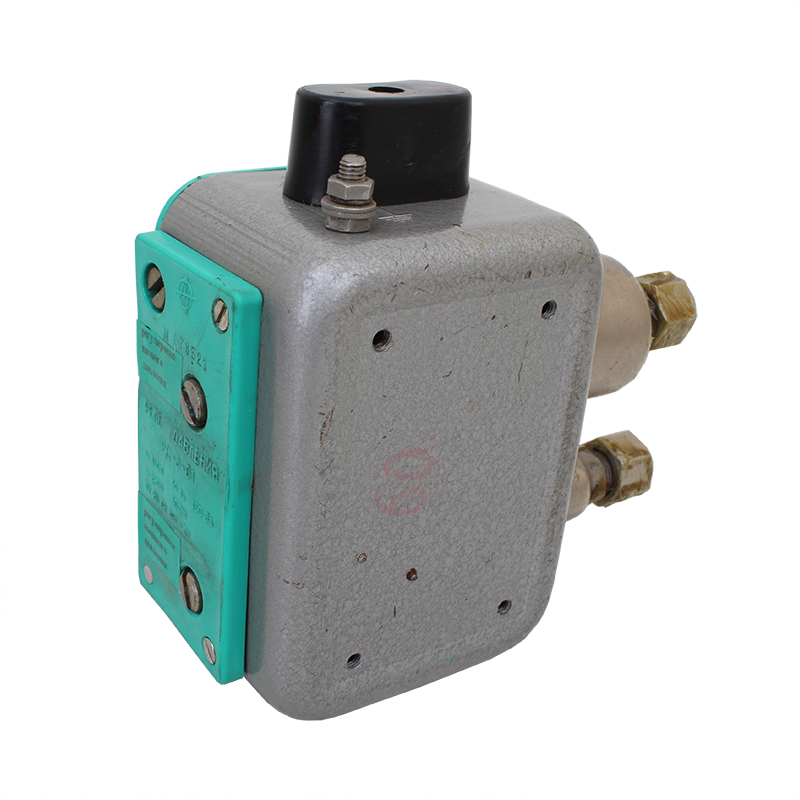

Датчик-реле РД-3-01

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик-реле РД-3-01 предназначен для поддержания заданного значения давления в фреоновых холодильных установках путем размыкания и замыкания (через магнитный пускатель) электрической цепи питания электродвигателя компрессора холодильной машины.

Устройство и принцип действия

Реле давления РД-3-01 состоит из 2-х датчиков (датчика низкого давления(ДНД) и датчика высокого давления(ДВД)), воздействующих на одно общее коммутирующее устройство.

ДНД предназначен для поддержания давления в испарителе и обеспечивает срабатывание (размыкание контактов) при понижении давления в линии всасывания компрессора ниже заданной настройкой величины и возврат в исходное положение (замыкание контактов) при повышении давления в этой линии на величину зоны нечувствительности.

ДВД предназначен для поддержания давления в компрессоре и обеспечивает срабатывание (размыкание контактов) при повышении давления в линии нагнетания компрессора выше заданной настройкой величины и возврат в исходное положение (замыкание контактов) при понижении давления в этой линии на величину зоны нечувствительности.

Технические характеристики
Наименование параметров Численное значение параметров кгс/см2
датчика низкого давления датчика высокого давления
Диапазоны настройки давлений срабатывания: от -0,3 до 4,0 от 6 до 12
Диапазоны настройки зоны нечувствительности: от 0,3 до 2,5 2 нерегулируемая
Основная погрешность настройки диапазона срабатывания ±0,2 ±0,5
Разброс срабатывания 0,1 0,25
Предельно допустимое давление в сильфонных блоках 12 15

Эксплуатация

Оптимальными условиями для использования датчика-реле РД-3-01 являются:

  • температура окружающей среды от -20°С до +50°С,
  • относительная влажность воздуха 80%.
