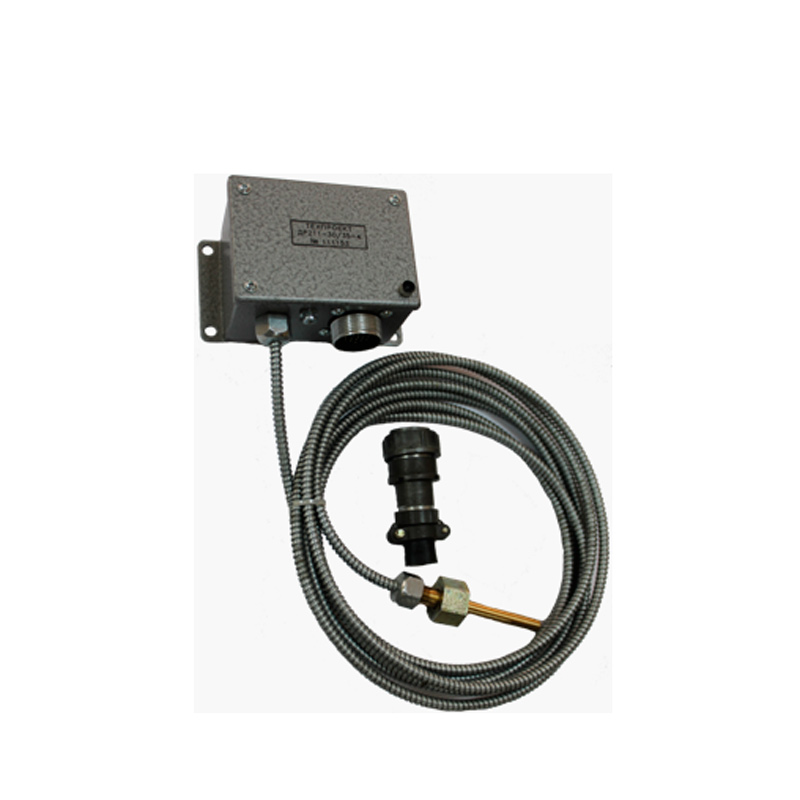

Датчик-реле температуры Д11

Голосов: 2
8800 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик-реле температуры Д11 используется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Область применения

Датчики-реле температуры Д11 предназначены для установки:

  • на стационарных и используемых на железнодорожном транспорте компрессорных установках;
  • на стационарных дизелях и дизель-генераторах;
  • на дизелях и дизель-генераторах тепловозов;
  • на стационарных и используемых на железнодорожном транспорте установках холодильной техники;
  • на стационарных и используемых на железнодорожном транспорте отопительных установках;
  • на стационарных установках вентиляции.

Условия эксплуатации

Датчик-реле температуры Д11 сохраняет работоспособность в условиях воздействия:

  • температуры окружающей среды от минус 40 °С до плюс 85 °С;
  • относительной влажности воздуха (95±3)% при температуре плюс 40 °С;
  • вибрации в диапазоне частот от 10 до 100 Гц и ускорением до 10,0 g;
  • ударов с ускорением ±15,0 g;
  • магнитного поля напряженностью 400 А/м, образованного как переменным током частотой 50 Гц, так и постоянным током при любом направлении поля;
  • электростатических разрядов с амплитудой импульса напряжения 8 кВ;
  • радиочастотных электромагнитных полей в диапазоне от 30 до 500 МГц с напряженностью электрической составляющей поля 10 В/м.

Устройство и работа

Датчик конструктивно состоит из:

  • корпуса,
  • соединителя,
  • печатной платы с элементами, обеспечивающими функционирование;
  • тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
  • преобразователя температуры, размещенного внутри гильзы.

Принцип работы датчика Д11 заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.

Характеристики

Диапазон измеряемой температуры:* -40…+120
Величина гистерезиса (зона возврата)*, °С 5
Погрешность измерения:*
в диапазоне -10 … +85°С, °С ±1
в остальном диапазоне, °С ±2
Напряжение питания, В 30…270 (АC или DC)
Потребляемый ток, не более, мА 50
Электрические параметры контактов реле:
максимальное коммутируемое напряжение, В 400 (АC1), 300 (DC1)
максимальный коммутируемый ток, А 6,0
Габаритные размеры:
Д110, мм 136 х 80 х 85
Д111, мм 216 х 80 х 85
Масса, не более, кг 0,4
Степень защиты по ГОСТ 14254-96 IР65

Схемы

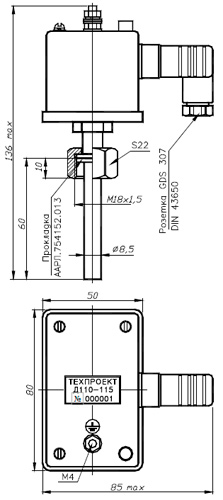

Рис.1. Габаритные размеры Д110
Рис.1. Габаритные размеры Д110

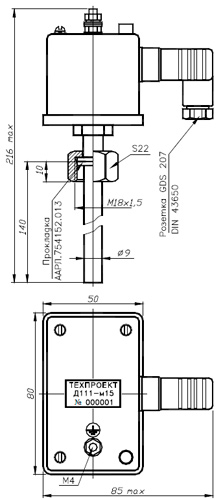

Рис.2. Габаритные размеры Д111
Рис.2. Габаритные размеры Д111

Комплектация

  • датчик-реле температуры Д11 ААРЛ.433647.007ТУ;
  • комплект монтажных частей;
  • паспорт.
