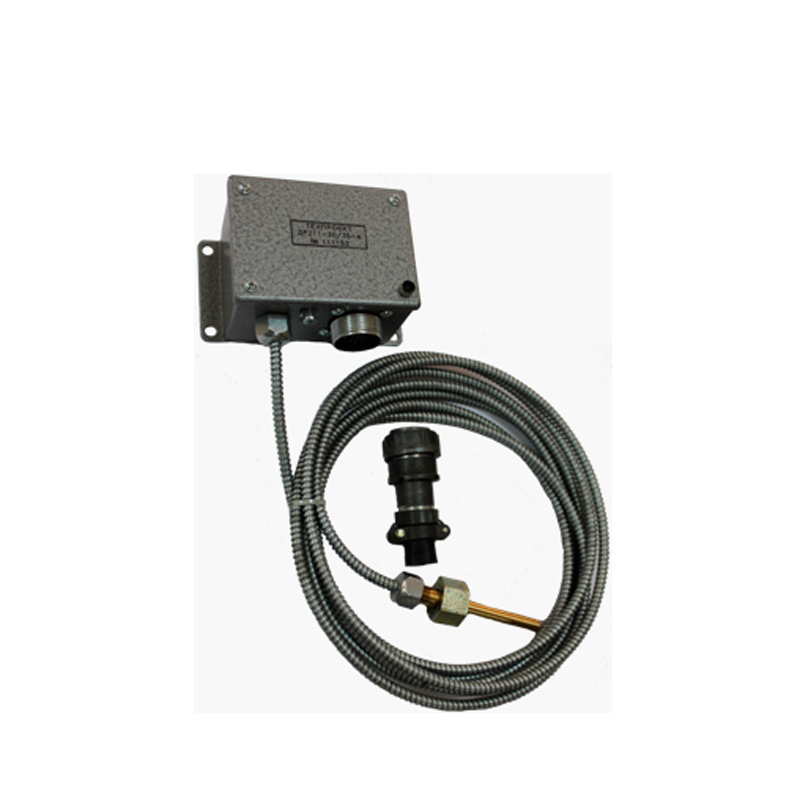

Датчик-реле температуры ДР2
Документация:
Инструкция(347.89 КБ)
8708 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Датчик-реле температуры ДР2 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Область применения
Датчики-реле температуры ДР2 предназначены для установки:
- на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
- на стационарных дизелях и дизель-генераторах;
- на дизелях и дизель-генераторах железнодорожного и автомобильного транспорта;
- на стационарных и используемых на железнодорожном и автомобильном транспорте установках холодильной техники;
- на стационарных и используемых на железнодорожном и автомобильном транспорте отопительных установках;
- на стационарных установках вентиляции.
Функциональность
Датчики-реле температуры ДР2 обеспечивают:
- непрерывное измерение температуры контролируемой среды;
- выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
- выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.
Характеристики
| Диапазон измеряемой температуры, °С | -50…+125 |
| Погрешность измерения: | |
| в диапазоне -10 … +85°С, °С | ±1 |
| в остальном диапазоне, °С | ±2 |
| Напряжение питания: | |
| ДР211, ДР212, ДР213, В | 8 … 30 (AC) |
| ДР211, ДР212, ДР213, В | 10 …32 (DC) |
| ДР221, ДР222, ДР223, В | 30 … 270 (AC или DC) |
| Потребляемый ток, не более, мА | 50 |
| Электрические параметры контактов реле: | |
| максимальное коммутируемое напряжение, В | 400 (АC1), 300 (DC1) |
| максимальный коммутируемый ток, А | 10,0 |
| Глубина погружения чувствительного элемента: | |
| ДР211, ДР221, мм | 60 |
| ДР212, ДР222, мм | 120 |
| ДР213, ДР223, мм | 150 |
| Максимальная длина соединительной трубки, м | 10 |
| Габаритные размеры вторичного преобразователя, мм | 96 х 70 х 55 |
| Масса датчика с соединительной трубкой 10 метров в комплекте с панелью ААРЛ.742448.001, не более, кг | 1,2 |
| Степень защиты по ГОСТ 14254-96 | IР65 |
Схемы

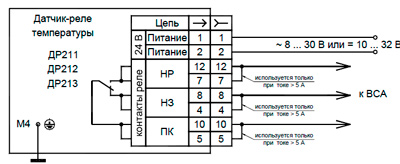

Рис.1. Схема соединения ДР211, ДР212, ДР213

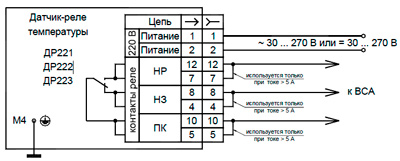

Рис.2. Схема соединения ДР221, ДР222, ДР223
Комплектация
- датчик-реле температуры ДР2 ААРЛ.433647.008ТУ;
- комплект монтажных частей;
- панель ААРЛ.742448.001 (поставляется по дополнительному заказу);
- комплект (штуцер М24 с сальником) ААРЛ.341217.001 (поставляется по дополнительному заказу);
- паспорт;
- техническое описание и инструкция по эксплуатации (поставляется по дополнительному заказу на партию приборов).
Модификации
| Тип | Напряжение питания, В | Глубина погружения, мм | Присое- динение |
Заменяет |
| ДР211 | 8…30 (АC), 10…32 (DC) | 60 | Гайка М18 | ТАМ102-…-05, КРМ, ТАМ102-…-07, Т32М |
| ДР212 | 8…30 (АC), 10…32 (DC) | 120 (80 … 95) |
(доп. штуцер М24 с сальником) | ТАМ102-1-01, ТАМ102-1-02, ТР-ОМ5 |
| ДР213 | 8…30 (АC), 10…32 (DC) | 150 (110 … 125) |
(доп. штуцер М24 с сальником) | ТАМ102-1-03, ТАМ102-1-04, ТАМ102-2-08, ТАМ102-2-09, ТР-ОМ5 |
| ДР221 | 30…270 (АC), 30…270 (DC) | 60 | Гайка М18 | ТАМ102-…-05, КРМ, ТАМ102-…-07, Т32М |
| ДР222 | 30…270 (АC), 30…270 (DC) | 120 (80 … 95) |
(доп. штуцер М24 с сальником) | ТАМ102-1-01, ТАМ102-1-02, ТР-ОМ5 |
| ДР223 | 30…270 (АC), 30…270 (DC) | 150 (110 … 125) |
(доп. штуцер М24 с сальником) | ТАМ102-1-03, ТАМ102-1-04, ТАМ102-2-08, ТАМ102-2-09, ТР-ОМ5 |
