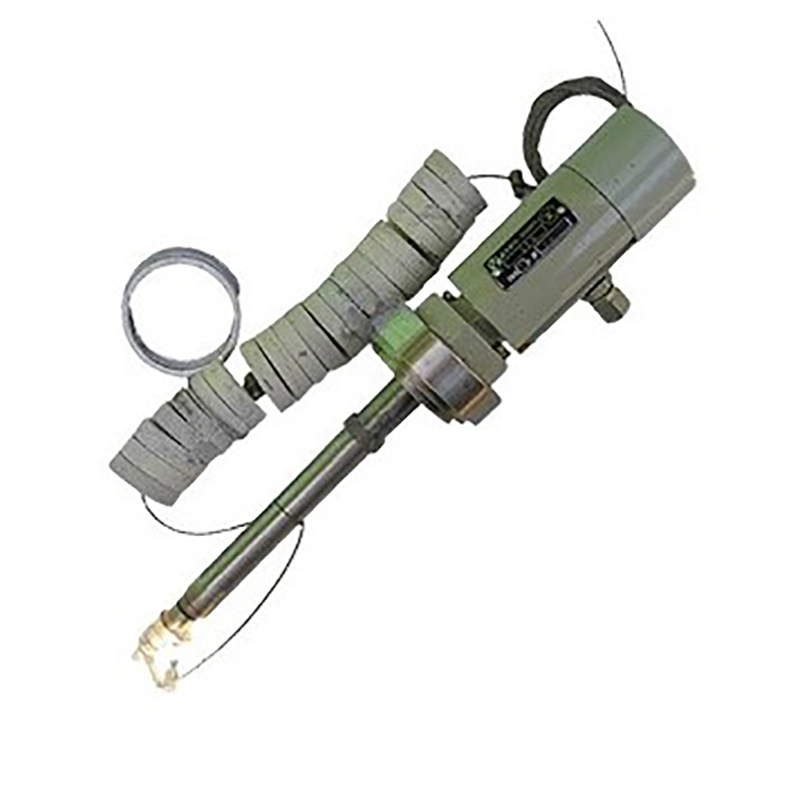

Датчик-реле ДУЖП-200М-112

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик-реле уровня жидкости пневматический ДУЖП-200М-112 предназначен для подачи пневматического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.

Датчик-реле уровня жидкости пневматический не предназначен для жидкостей, выпадающих в осадок и кристаллизующихся, а также агрессивных по отношению к материалу корпуса (12Х18Н10Т ГОСТ 5632-72) и буйка (материал прессовочный АГ 4В ГОСТ 20437-75 и фарфор гр. IV ГОСТ 20419-75). По устойчивости к климатическим воздействиям окружающей среды датчик соответствует исполнению 0 категории размещения 1 по ГОСТ 15150-69.

Принцип действия

Принцип действия датчика-реле уровня жидкости пневматического ДУЖП-200М-112 основан на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональна глубине погружения буйка в жидкость. Изменение выталкивающей силы, которое происходит из-за повышения (понижения) уровня жидкости, вызывает пропорциональное перемещение буйка. Вместе с буйком перемещается и магнитодержатель с магнитом.

Так как магниты ориентированы друг относительно друга одноименными полюсами магнит-заслонка сохраняет максимально возможное расстояние по отношению к управляющему магниту, чем достигается релейность его перемещения, а следовательно, и релейность при закрытии сопла.

Область применения

  • в нефтегазовой промышленности (нефтепереработка, газопереработка),
  • в химической промышленности,
  • на водоканалах,
  • в пищевой промышленности.

Преимущества

  • возможность использования во взрывоопасных зонах, для контроля уровня горючих и агрессивных жидкостей, в том числе нефтепродуктов,
  • датчик может быть использован как позиционный пневматический регулятор уровня с регулируемой зоной возврата,
  • широкий температурный диапазон применения.

Характеристики

Технические характеристики
Модификация Параметры контролируемой среды Материал корпуса
  Давление РТ МПа (кгс/см2) Плотность, кгс/см3
ДУЖП-200М-112 до 10 (100) 600-800 12Х18Н10Т

Схемы

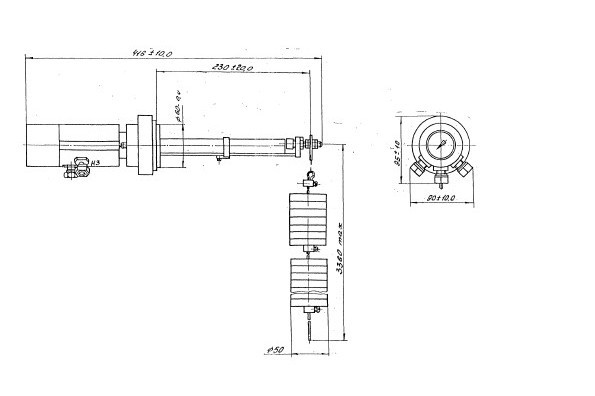

"Схема Датчика-реле уровня жидкости ДУЖП-200М"

Рис.1 Схема Датчика-реле уровня жидкости ДУЖП-200М

Модификации

Модификация датчика-реле уровня (уровнемера, сигнализатора уровня) ДУЖП

Контролируемая среда

давление Ру МПа (кгс/см2)

плотность кг/м3

Температура, °С

ДУЖП-200М-112
ДУЖП-200М-1121

до 10 (100)
до 16 (160)
до 20 (200)

600-800

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-122
ДУЖП-200М-1221

800-1200

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-132
ДУЖП-200М-1321

1200-1500

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-212
ДУЖП-200М-2121



600-800

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-222
ДУЖП-200М-2221



800-1200

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-232
ДУЖП-200М-2321



1200-1500

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-312
ДУЖП-200М-3121



600-800

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-322
ДУЖП-200М-3221



800-1200

минус 55 плюс 150
минус 55 плюс 70

ДУЖП-200М-332
ДУЖП-200М-3321



1200-1500

минус 55 плюс 150
минус 55 плюс 70
