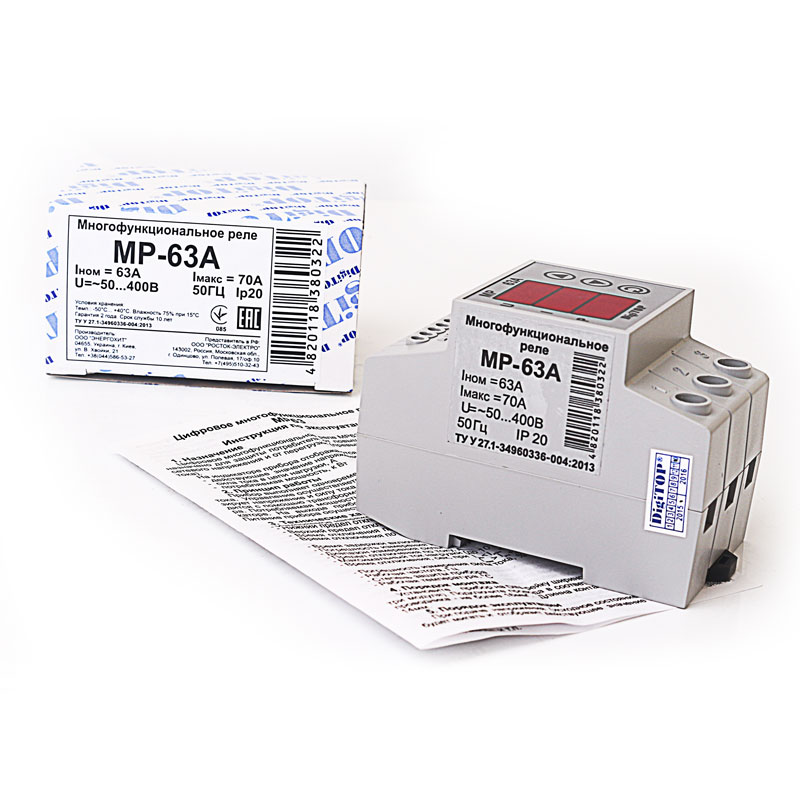

Многофункциональное реле МР-63 выполняет целый комплекс электроизмерительных и управляющих функций:

  • Защитного токового коммутатора,
  • Защитного коммутатора по напряжению,
  • Вводного автомата,
  • Ограничителя мощности нагрузки,
  • Вольтметра,
  • Амперметра,
  • Ваттметра.

Назначение реле МР-63

С помощью реле напряжения МР-63 можно реализовать защиту электрооборудования от:

  • Повышения (понижения) напряжения или тока больше (меньше) определенных уровней,
  • Коротких замыканий,
  • Повышенного расхода электроэнергии.

Устройство и работа

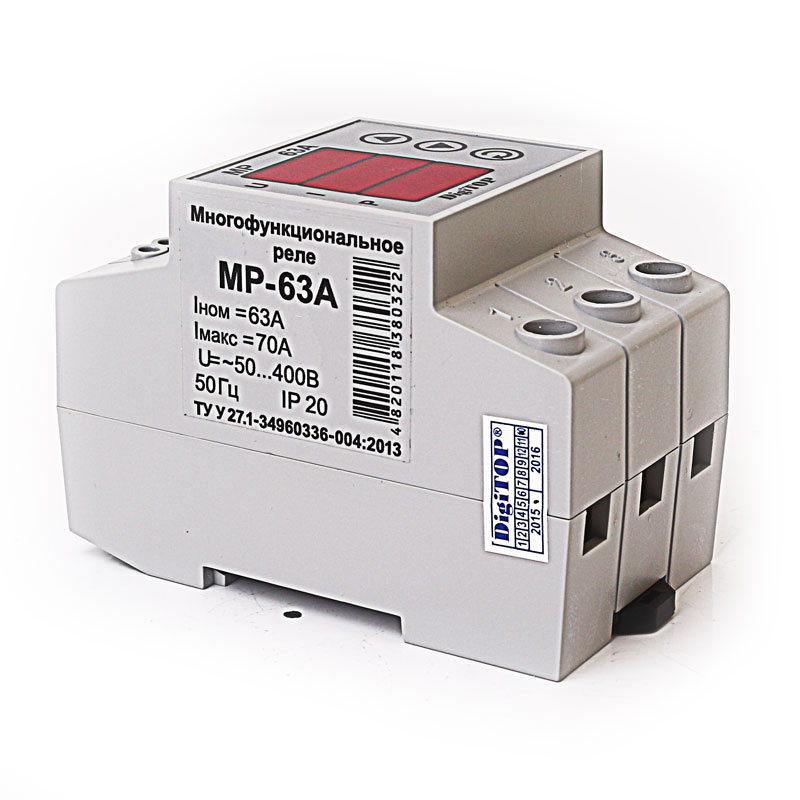

На передней панели цифрового многофункционального реле расположен трехстрочный индикаторный модуль. На верхней строке индицируется действующая величина напряжения, на средней – сила тока в контрольном участке, на нижней – потребляемая мощность.

Функционированием МР-63 управляет микроконтроллер, работающий под управлением программы, расположенной в энергонезависимой памяти. Здесь же сохраняются значения изменяемых параметров. В качестве измерителя тока в устройстве использован токовый трансформатор. После анализа текущего тока и напряжения микроконтроллер выдает электрический сигнал на включение или отключение исполнительного электромагнитного реле.

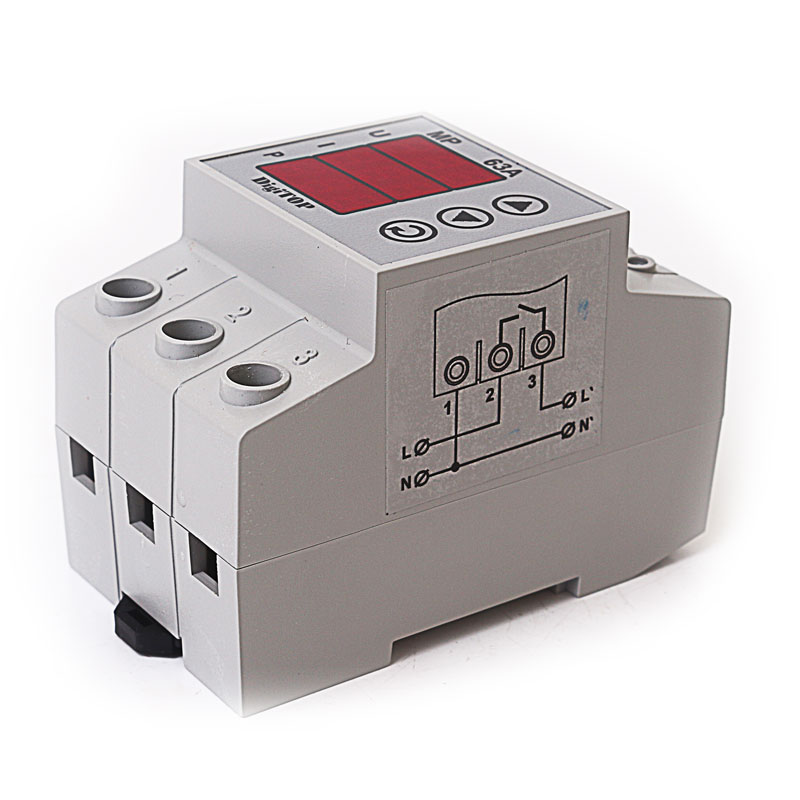

Для монтажа цифрового реле используется рейка стандарта DIN (ширина 35мм). Для крепления необходим свободный участок шириной 3 модуля.

Для соединения устройства с электрической цепью применяются гибкие провода с площадью сечения до 16кв.мм. Контактный участок на проводнике должен иметь длину 14мм.

При подаче электропитания на реле верхний индикатор отображает действующее напряжение, а реле отключено. При нахождении напряжения в течение установленной задержки происходит включение реле и на индикаторы тока и мощности выводятся текущие значения этих параметров.

Реле МР-63 вездесуще измеряет показатели напряжения

Параметр

Значение

Пределы входного напряжения

(0÷400)В

Диапазон индицируемого напряжения

(50÷400)В

Измерительная погрешность

<5В

Допустимый нагрузочный ток

<80А

Задержка перед выключением по верхнему уровню

0,06сек

Задержка перед выключением по нижнему уровню

<1сек при (120÷200)В

0,06сек в остальном диапазоне

Пределы установки нижнего уровня отключения

(120÷200)В

Шаг установки нижнего уровня отключения

Пределы установки верхнего уровня отключения

(210÷270)В

Шаг установки верхнего уровня отключения

Пределы установки задержки включения

(5÷600)сек

Шаг установки задержки включения

5сек

Степень защиты

IP20
