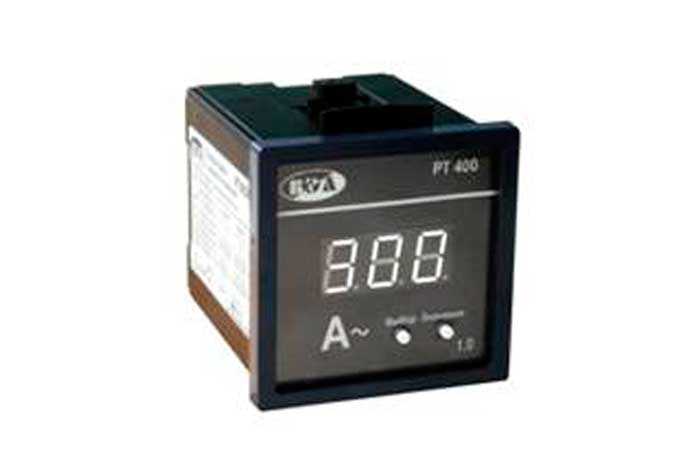

Реле тока РТ400

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле тока РТ400 предназначено для контроля электрических цепей постоянного и переменного тока и выдачи сигналов на устройства защиты или управления.

Особенности

  • Индикация измеренного среднеквадратичного значения тока с помощью трех (четырех) разрядного цифрового индикатора.
  • Работа в широком диапазоне измеряемых токов. Наличие двух исполнительных реле с переключающими группами контактов позволяют выдавать сигналы управления при разных уровнях измеряемого тока и с разными временными задержками.
  • Раздельно программируемые значения порогов срабатывания, гистерезиса на возврат, времени задержки срабатывания и возврата по двум независимым каналам обеспечивают функции реле минимального и максимального тока напряжения в одном устройстве.
  • Для токового реле возможен выбор различных кривых срабатывания.
  • Защита от несанкционированного перепрограммирования с помощью пароля.
  • Питание РТ400 от сети постоянного или переменного тока.
  • Гальваническая развязка между измерительным входом, входом питания и выходными контактами.
  • Возможность измерения тока в широком диапазоне частот - от постоянного тока до 400 Гц, а так же действующего (эффективного) значения тока произвольной формы в указанном диапазоне частот.
  • Возможность обмена данными и управления через интерфейс RS485, протокол Modbus.

Характеристики

Технические характеристики РТ400
Параметр Значение
Интервал номинальных измеряемых токов от 100 мкА до 500 кА
Номинальные величины тока, подаваемые на измерительный вход: непосредственно от 100 мкА до 5 А
для переменного тока более 5 А, через трансформатор тока, Iвх.ном. 5 А
для постоянного (переменного) тока более 5 А, с измерительного шунта, Uвх.ном. 50; 60; 75; 100 мВ
Диапазон регулировки времени срабатывания, возврата 0,03 - 99,9 сек
Диапазон задания гистерезиса на возврат, в процентах от номинального значения измеряемой величины 0 - 99%
Пределы допускаемой основной погрешности в диапазоне (0,1-1,2) номинального значения измеряемой величины ±1%
Точность выдержки временных интервалов 2%
Дискретность задания уставок единица младшего разряда
Диапазон напряжений питания, Uпит: переменного тока частотой 50 – 60 Гц 85 - 265 В
постоянного тока 60 - 350 В
Потребляемая мощность не более 2 Вт
Допустимое напряжение между цепями питания, измерения, исполнительных выходных контактов, 50 Гц, 1 минута 1 кВ
Механический коммутационный ресурс исполнительных контактов реле 105
Коммутационный ресурс для нагрузки 6А, 250 V АС, cos ? 0,95 105
Коммутационный ресурс для нагрузки 1,5 А, 250 V АС, cos?0,5 105
Максимальное напряжение переменного тока, коммутируемое выходными контактами 250 В
Подключение проводов с помощью клеммников, сечение подводимых проводов 0,5 - 1,5 мм2
Время готовности после подачи питания не более 3 сек
Диапазон рабочих температур от -40 до +55°С
Степень защиты по ГОСТ 14255: корпуса IP40
разъема IP20
Габаритные размеры 72х72х97 мм
Размер установочного отверстия 68х68 мм
Масса РТ400 200 г
