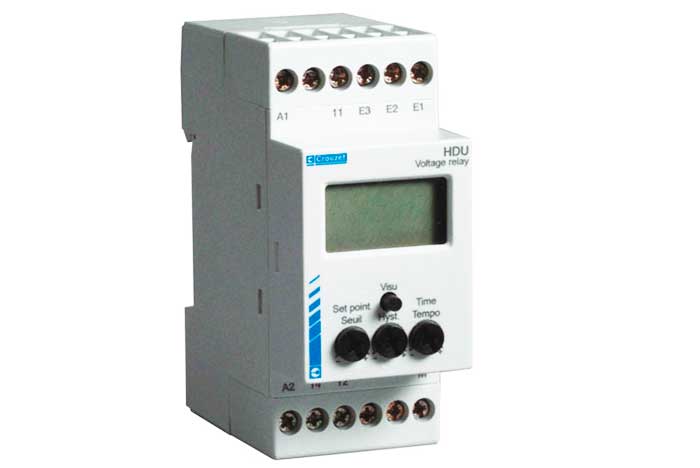

Реле HDU

No votes yet
Категория:

Реле HDU предназначено для контроля напряжения.

Устройство и принцип действия

Реле HDU имеет LCD дисплей, который отображает актуальную величину контролируемого напряжения, состояния выходного реле, тип сигнала (переменный/постоянный(AC/DC)) и режим работы. В момент смены граничной величины, гистерезиса, либо времени реакции дисплей автоматически отображает установленную величину. Эту величину также можно проверить нажимая кнопку “Visu”.

Реле HDU имеет реле функции избыточной/недостаточной измеряемой величины.

Технические характеристики
Параметр Значение
Напряжение питания 24,120, 230 V - 50-60 Hz, - гальв. изол
24 VDC - нет гальв. изол
защита от обратной полярности
Допус 0,85 - 1.1 x Un
Потребляемая мощность 3 ВА (AC), 1 W (DC)
Диапазоны измерений EUL EUH
  • Поддиапазоны   E1-M
  • E2-M
  • E3-M
0,2 - 60 В
0,2 - 2 В
1 - 10 В
6 - 60 В
15 - 600 В
15 - 150 В
30 - 300 В
60- 600 В
Частота контроля напряжения 40-500 Гц
Разброс параметров ±0.1% при постоянных параметрах
Реле 1 переключающий контакт
Точность шкалы настройки ±10%
Максимальный ток 5 А
Минимальныйт ток 100 мА
Напряжение 250 VAC/DC
Ресурс механический 30 x 106 переключений
Рабочая температура -20° до +60°С
Масса 160 г
