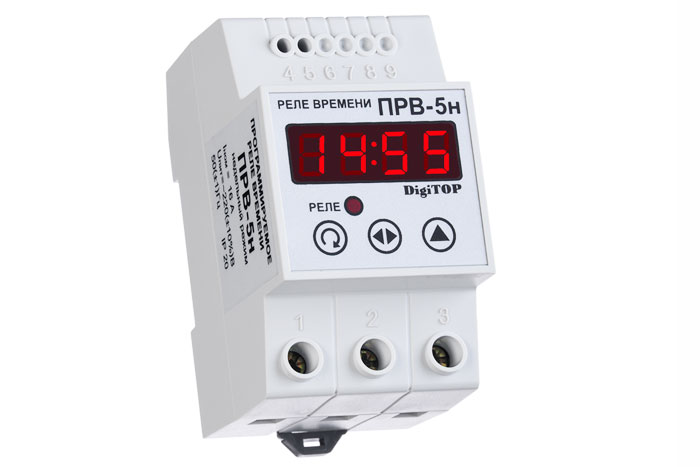

Реле времени ПРВ-5н

No votes yet
Категория:

Реле времени ПРВ-5н предназначено для включения и отключения энергопотребителей в заданный пользователем момент времени в течении суток на протяжении одной недели (7 суток).

Принцип действия

В реле времени ПРВ-5н используется микроконтроллер и часы реального времени с автономным питанием от литиевой батарейки. На встроенном светодиодном цифровом индикаторе отображается реальное суточное время или устанавливаемые значения. Управление исполнительным устройством происходит с помощью электромагнитного реле.

Установки пользователя вводятся в реле времени с помощью кнопок, расположенных на передней панели устройства. Снизу устройства расположены винтовые зажимы исполнительного реле , а сверху клеммы для подключения питания устройства.

При отключении питания все параметры сохраняются в энергонезависимой памяти.

Встроенные часы реального времени также будут работать без индикации. При кратковременном отключении питания выход отключится и включится в соответствии с запрограммированным интервалом.

Светодиод «Реле» сигнализирует о том, что реле времени ПРВ-5н включено.

Технические характеристики
Параметр Значение
Количество разрядов индикации 4
Количество временных меток 16
Количество точек включения-выключения: 8 (в сутки)
Выход: 1 реле (мак. 24А(250В))
Питание: ~220(±10%)В, 50Гц
Потребляемая мощность: не более 3 Вт
Корпус для крепления на DIN-рейку
