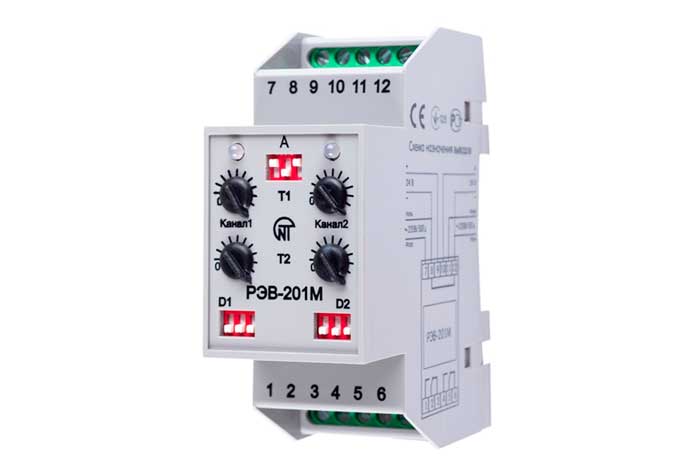

Реле времени РЭВ-201М

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени РЭВ-201М предназначено для коммутации электрических цепей переменного тока 230/240 В 50 Гц и постоянного тока 24-100 В с регулируемой выдержкой времени.

Область применения

Реле времени электронное двухканальное широко используется в качестве реле предпусковой сигнализации для оборудования, подчиняющегося постановлению Госгортехнадзора и для ГОК (горно-обогатительных комбинатов).

Устройство и принцип действия

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

  • реле с задержкой на включение;
  • реле импульсное;
  • реле периодическое (циклическое);
  • реле управления.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

  • независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
  • параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели реле РЭВ-201М для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

  • зеленое свечение – на канале присутствует напряжение;
  • красное свечение — реле нагрузки включено.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

Цепь питания реле гальванически развязана с выходными цепями.

Технические характеристики
Параметры Значение
Напряжение питания переменное (контакты L, N), В 160 - 300
Коэффициент искажения синусоидальности напряжения, не более 12%
Номинальное напряжение питания постоянное (контакты +24, N), В 24 ± 10%
Частота питающей сети, Гц 50 - 60
Время готовности при подаче напряжения питания, с 0,25
Точность удержания временной уставки, %, 1,5
Точность выставления уставки (точность шкалы), %, 3
Число алгоритмов работы 6
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал (перекидные) 1
Потребляемая мощность (под нагрузкой), ВА 1,0
Номинально напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводников подсоединительных клемм, мм 0,5 - 2
Максимальный момент затяжки винтов клемм, Н*м 0,4
Масса, кг, 0,150
Габаритные размеры РЭВ-201М 90х35х68
