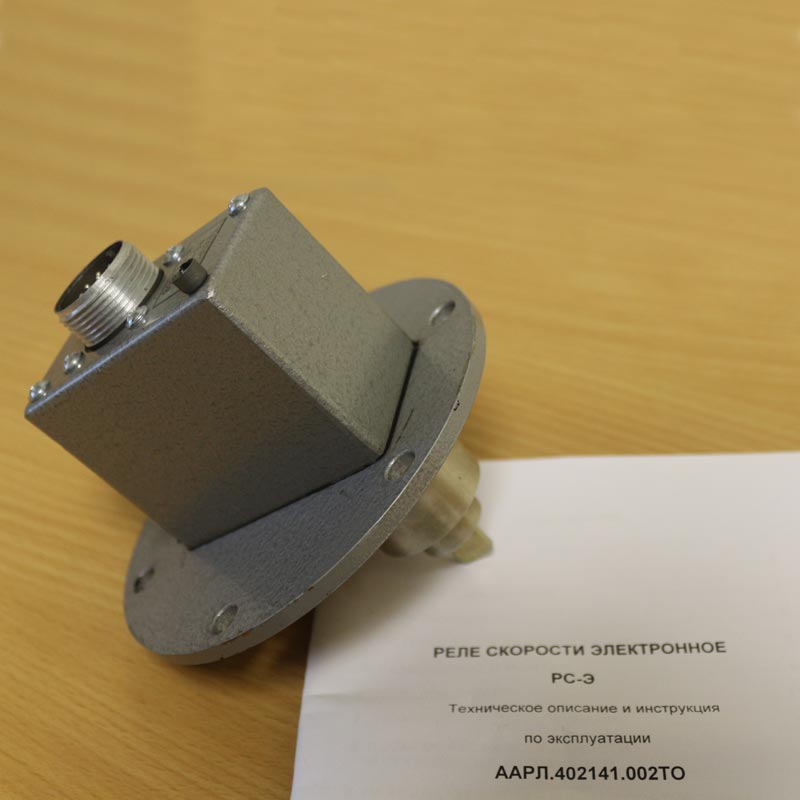

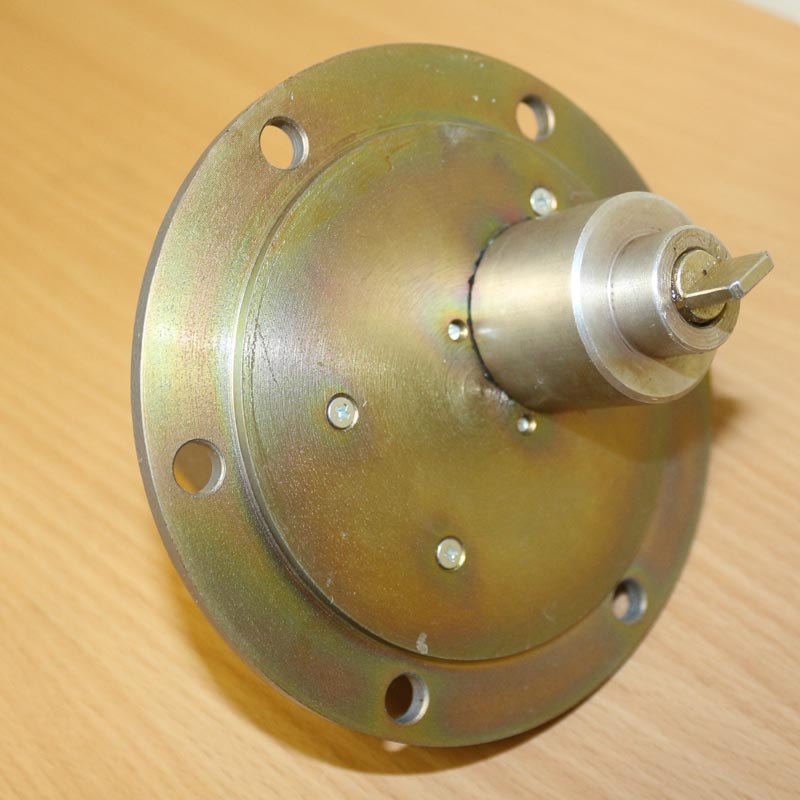

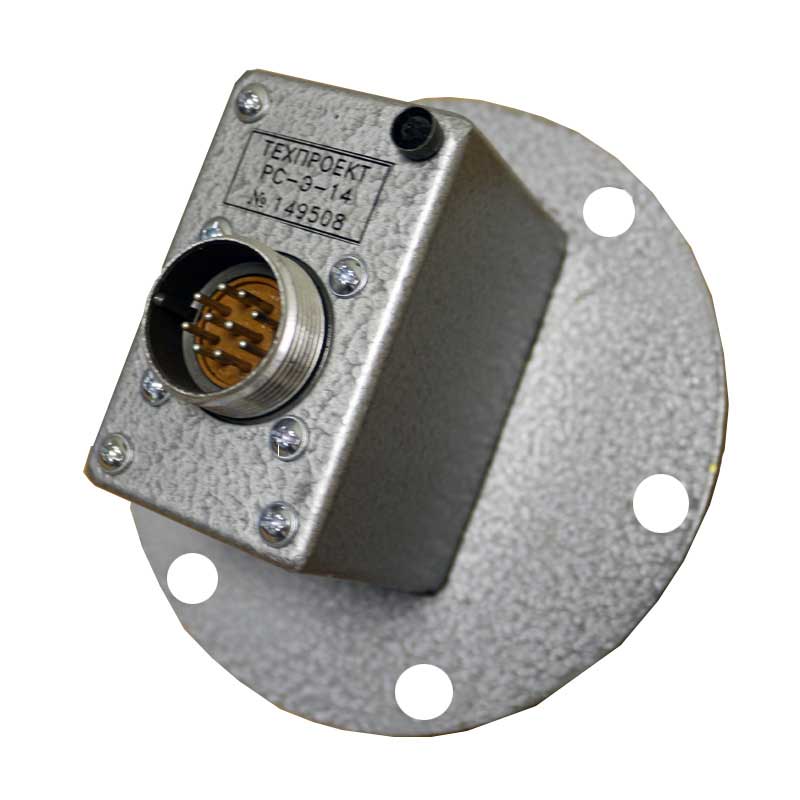

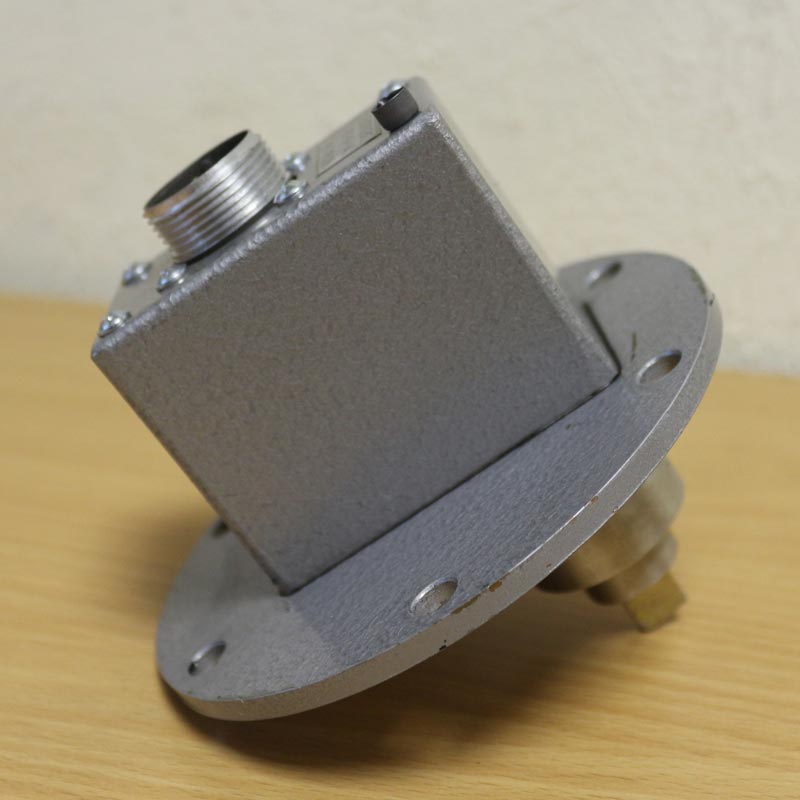

Реле скорости РС-Э

Документация:

Технический паспорт реле скорости РС-Э (355.73 КБ)

Инструкция к реле скорости РС-Э (1.22 МБ)

31121 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле скорости РС-Э считается электронным устройством.

Об оборудовании

Продукт обеспечивает автоматический тип контроля и сигнализации относительно частоты, с которой происходит вращение коленчатого вида вала в дизельной установке. Производятся и выдаются сигналы в момент превышения номинального вращения рабочего вала. При этом рабочие контакты в реле могут замыкаться или размыкаться.

Использование происходит на судах и кораблях в системе дизельных двигателей. На дизельных тепловозах может устанавливаться наше устройство. Любое предприятие, которое имеет в парке оборудования дизель или установку дизельного типа, часто приобретают для контроля рабочих процессов.

Используется как аналог реле марки РС.3М.

Характеристики

Реле	1	2	3
РС-Э-1	31,2	18…31,2	Юждизельмаш
РС-Э-2	31,2	18…31,2	Волжский дизель им. Маминых
РС-Э-3	83,2	48…83,2	Волжский дизель им. Маминых
РС-Э-4	83,2	48…83,2	Волжский дизель им. Маминых
РС-Э-5	31,2	18…31,2	Первомайский Дизельмаш
РС-Э-6	31,2	18…31,2	Завод Звезда
РС-Э-7	31,2	18…31,2	Русский Дизель
РС-Э-8	83,2	48…83,2	Завод Малышева
РС-Э-9	31,2	18…31,2	Русский Дизель
РС-Э-10	31,2	18…31,2	-
РС-Э-11	160,0	48…160	Уральский дизельный завод
РС-Э-12	31,2	18…31,2	Дальдизель
РС-Э-13	31,2	18…31,2	Уральский дизельный завод
РС-Э-14	31,2	18…31,2	Волжский дизель им. Маминых
РС-Э-15	31,2	18…31,2	Завод Малышева
РС-Э-16	31,2	18…31,2	Завод Звезда

Показатель максимального коммутируемого типа напряжения в Вольтах. Постоянный ток в напряжении, полярность любая.
Питание происходит при напряжении в Вольтах.
Завод, который производит дизели относительно типов реле.

Дополнительная информация

4 000 оборотов за минуту может быть наибольший показатель вращения вала в дизельном агрегате.
0,5 класс по точности работы.
1,0 Ампер это наибольший коммутируемый тип тока.
Активный характер нагрузки в работе.
Время измерения идет циклами по 400…600 миллисекунд.
Мощность, которую потребляет РС-Э, равна 1,5 Ватта.
Допустимое значение вибрации с частотой 2…100 Герц. Частота 2…25 Герц амплитуда перемещения равна примерно 1,6 миллиметра; частота 25…100 Герц – ускорение в пределе 4,0 г.
Защита по IP-65.
Диаметр 134 миллиметров, глубина 132 миллиметров.
Вес реле 650 грамм.

Модификации

Общая заводская маркировка ААРЛ.402141.002. количество вариантов исполнения насчитывается 16, соответственно после 002 добавляем 01; 02; 03 … 16.

Если дополнительно оплатить услугу, можно заказать индивидуальные пороги срабатывания сигналов. В случае наличия повышающего редуктора в промежутке коленчатого вала и привода, то уставки в нашем реле требуется согласовывать с показателем числа передаточного характера.

В графе установки указаны пределы установок оборотов за минуту. При достижении этих показаний производится сигнал о превышении предела.

Модель	U ном	Установка 1, об / мин		Установка 2, об / мин		Установка 3, об / мин
РС-Э-1	24 В	500 об	НЗ + НР	1350 об	НЗ + НР	1700 об	НР
РС-Э-2	24 В	500 об	НЗ + НР	1440 об / 1650 об	НЗ + НР	1700 об	НР
РС-Э-3	75 В	500 об	НЗ + НР	1440 об / 1650 об	НЗ	-
РС-Э-4	75 В	500 об	НЗ + НР	1440 об / 1650 об	НР	1700	НР
РС-Э-5	24 В	440 об	НЗ + НР	1270 об / 1060 об	НЗ + НР	1510	НР
РС-Э-6	24 В	700 об	НЗ + НР	1400 об	НЗ + НР	1750	НР
РС-Э-7	24 В	835 об	НЗ + НР	1250 об	НЗ + НР	1720	НР
РС-Э-8	75 В	-		1150 об	НЗ + НР	-
РС-Э-9	24 В	500 об	НЗ + НР	750 об	НЗ + НР	1030	НР
РС-Э-10	24 В	300 об	НЗ + НР	1380 об	НЗ + НР	-
РС-Э-11	110 В	500 об	НЗ + НР	1650 об	НЗ + НР	-
РС-Э-12	24 В	675 об	НЗ + НР	1125 об	НЗ + НР	1290	НР
РС-Э-13	24 В	250 об	НЗ + НР	1650 об	НЗ + НР	-
РС-Э-14	24 В	300 об	НЗ + НР	1250 об	НЗ + НР	1700	НР
РС-Э-15	24 В	350 об	НЗ + НР	750 об / 765 об	НЗ + НР	850	НР
РС-Э-16	24 В	750 об	НЗ + НР	1250 об	НЗ + НР	1750	НР
