Реле РЭН-35

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

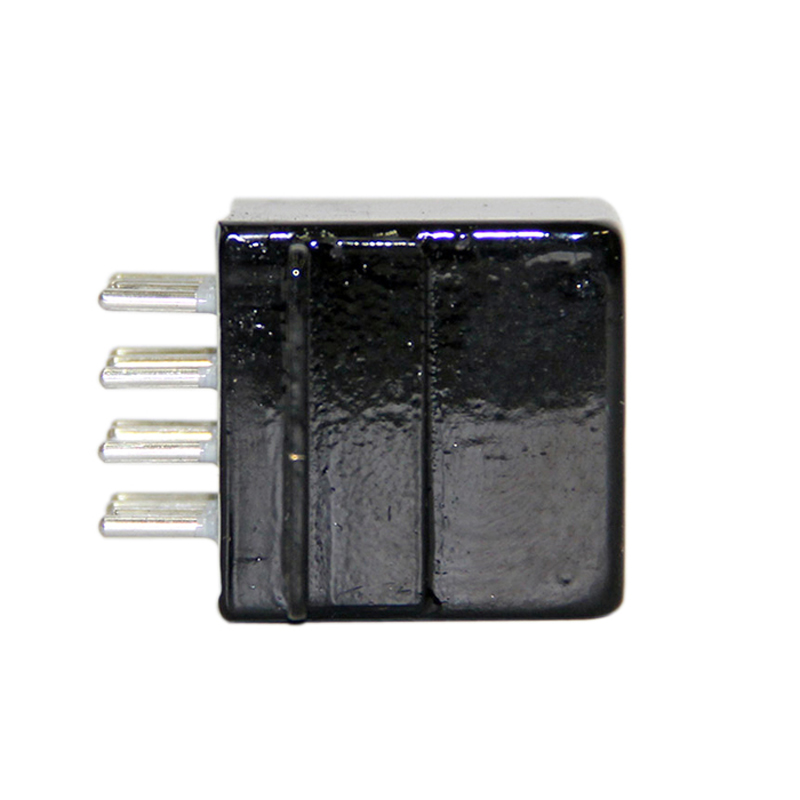

Реле РЭН-35 - это электромагнитное герметичное реле постоянного тока с четырьмя группами на переключение. Оно предназначено для коммутации электрических цепей постоянного тока и переменного тока частот 50 - 10000 Гц.

Возможность эксплуатации в газовых средах, при воздействии пыли, инея, невесомости.

Характеристики

Технические характеристики

Параметр

Значение

Технические условия

РФ4.510.144 ТУ

Коммутируемый ток

от 0,01 до 10 А

Напряжения питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,5 Ом

Время срабатывания

20 мс макс.

Время отпускания

15 мс макс.

Мощность срабатывания

0,8 Вт макс. при +25°C

Сопротивление изоляции:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции:

при нормальных климатических условиях

700 В эфф.

при повышенной влажности

400 В эфф.

при пониженном атмосферном давлении

280 В эфф.

Виброустойчивость:

от 0,5 до 10 Гц с амплитудой до 3 мм

свыше 10 до 55 Гц с амплитудой до 2 мм

свыше 55 до 5000 Гц с ускорением до 200 м/с2 (20 g)

Ударная устойчивость

до 100 g

Температура окружающей среды

от -60 до +125°C

Относительная влажность

до 98% при +40°C

Атмосферное давление

от 10-6 до 2300 мм. рт. ст.

Минимальный срок службы

25 лет

Габаритные размеры

27(44)х27х28(36) мм

Масса

80 г

Основные электрические параметры

Исполнения

Рабочее напряжение, В

Ток срабатывания при +25°C, мА, не более

Сопротивление обмотки при +25°C, Ом

РФ4.510.144-00.-01,-02,-03

27+7-5

52

270 ± 27

Режимы коммутации

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более (тыс.)

тока, А

напряжения, В

при нормальной температуре

в том числе при +80°C

5 – 10

6 – 30

акт.

пост.

0.167

5·104

2,5·104

3 – 10

6 – 140

акт.

50 - 1100 Гц

0.167

104

5·103

0.3 – 0.5

6 – 36

акт.

пост.

5

2·105

105

0.01 – 0.2

4 – 36

акт.

пост.

5

3·105

1,5·105

0.05 – 3

6 – 231

акт.

50 - 1100 Гц

0.167

5·104

2,5·104

0.01 – 0.1

6 – 231

акт.

50 - 1100 Гц

0.167

5·104

2,5·104
