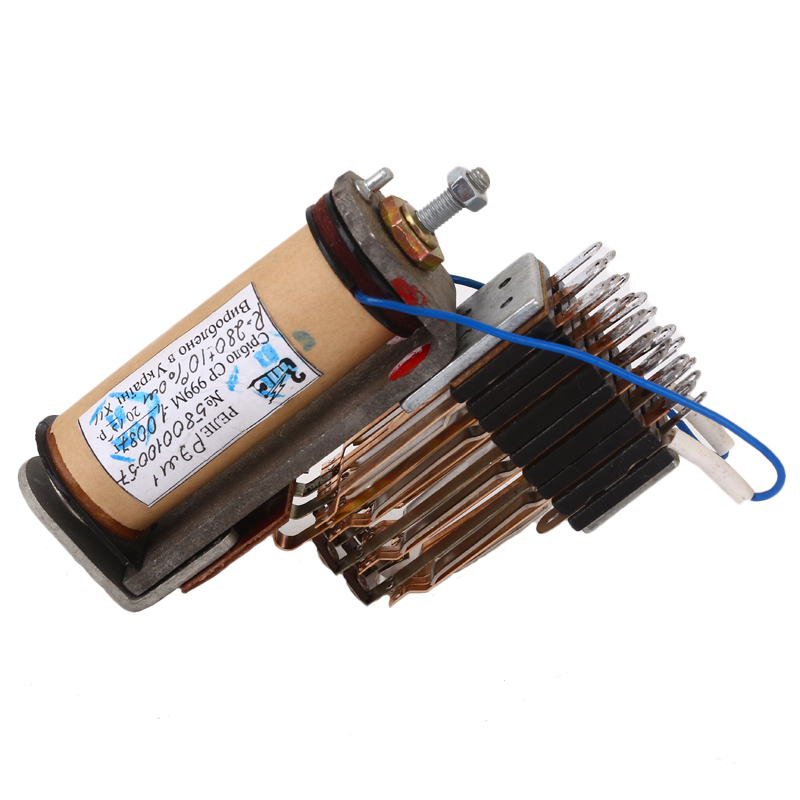

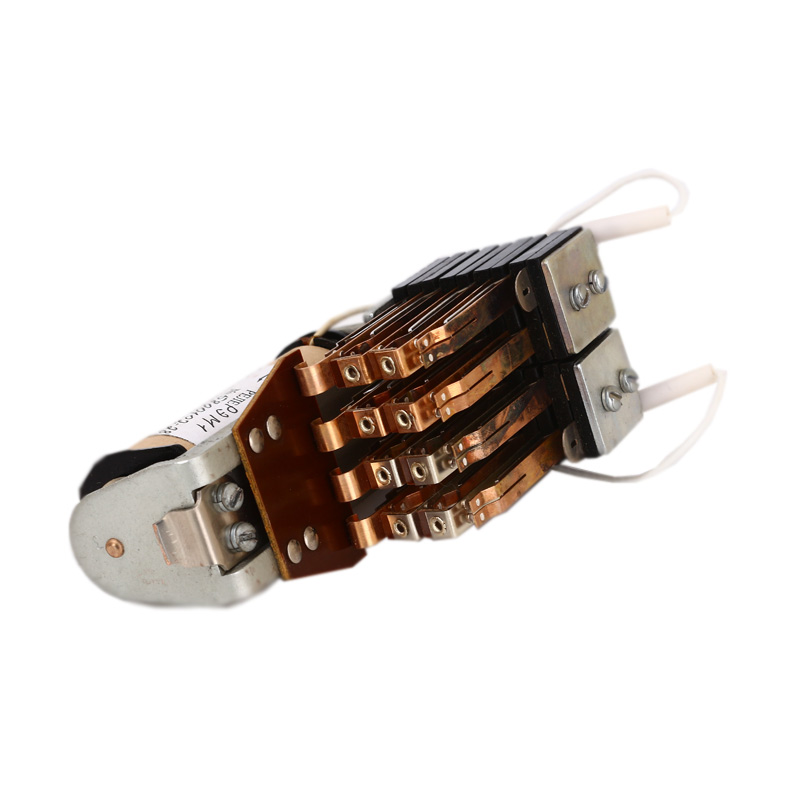

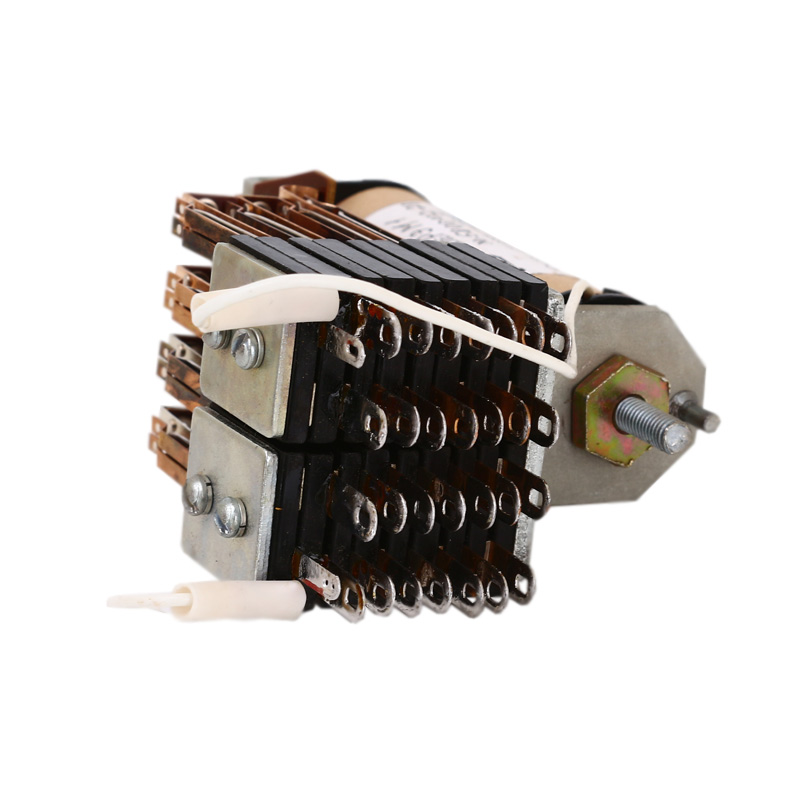

Реле РЭМ-1

Голосов: 3
Документация:
Паспорт(549.04 КБ)
Серия:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле РЭМ-1 предназначены для коммутации электрических цепей постоянного и переменного тока в аппаратуре автоматики, телемеханики и связи на железнодорожном транспорте.

Характеристики

Технические характеристики Реле РЭМ-1 на 4 колонки
Параметры Значения
Количество колонок 4
Провод ПЭВ-1 0,071 мм
Число витков 34300
Сопротивление обмотки 9000 Ом
Номинальное рабочее напряжение 220 В
Контактные группы 197 97 97 197
Напряжение срабатывания, не более 127 В
Напряжение отпускания, не менее 37,5 В
Электрическое сопротивление изоляции электрически изолированных участков реле
между двумя незамкнутыми контактами, а также медлу каждой контактной пружиной и корпусом, не менее 500 МОм
между обмоткой и корпусом, не менее 100 МОм
Габариты 113х43х80 мм
Масса, не более 0,56 кг
Размеры
Параметры Значения
Габаритные размеры 113х80х54 мм
Масса 0,56 кг

Модификации

  • РЭМ1 - нормальнодействующее, электромагнитное реле, имеющее неразветвленную магнитную цепь и обмотку на изоляционном каркасе.
  • РЭМ1-М - выполнено аналогично, но с обмоткой на медном каркасе для получения выдержки времени отпускания.
