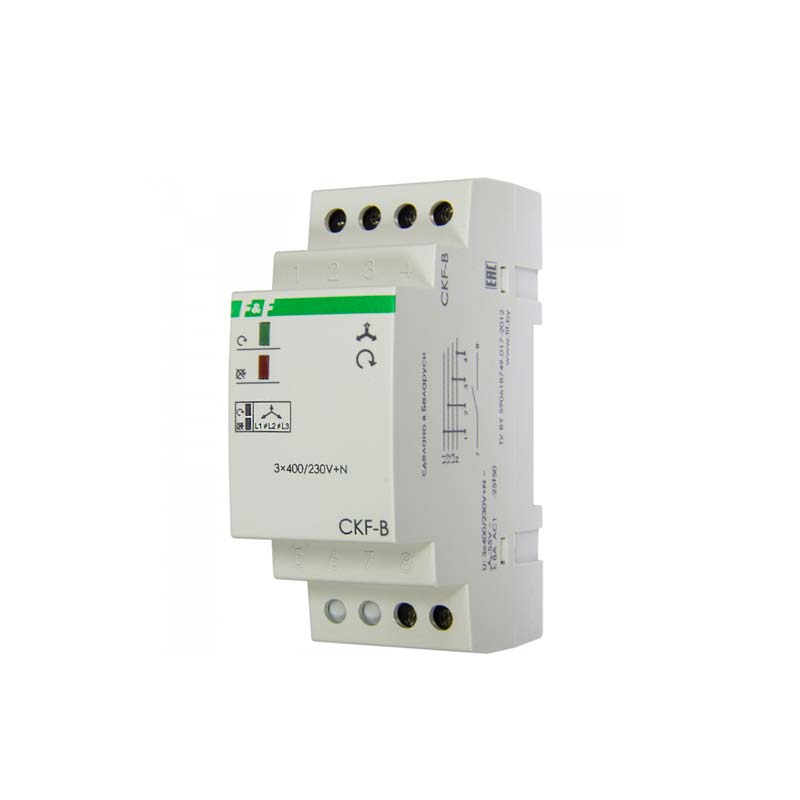

Устройство контроля фазы CKF-B

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство контроля фазы CKF-B (ДЧПФ-2) предохраняет электродвигатели переменного тока от пропадания питания на 1 или 2х фазах, а также от изменения их последовательности чередования, и асимметрии напряжения между ними.

Область применения

Устройство контроля фазы применяется для защиты асинхронных электрических двигателей, электроприводов, оборудования холодильного, установок промышленных и прочих механизмов от пропадания фазы, а также от опасного, критичного изменения значения асимметрии питания.

Устройство и принцип действия

В непрерывном режиме прибор контролирует питание в каждой фазе, величину асимметрии, и верную последовательность их чередования. Если возникает хотя бы одна из вышеприведенных ситуаций (аварийных) - цепь автоматически разъединяется.

Примечание: Задержка при пропадании фазы составляет 4с, для исключения срабатывания при кратковременной просадке напряжения. Гистерезис равен 5В.

Устройство контроля фазы CKF-B (ДЧПФ-2) крепится в щит на Дин рейку 35мм. Регулятором на лицевой панели прибора производится все настройки.

Характеристики

Параметр Значение
Напряжение питания: 3х380/220 В~ + N
Максимальный ток нагрузки: 10 А
Группы выходных контактов: 1 переключающий
Асимметрия напряжений аварийного отключения: 55 В~
Гистерезис: 5 В~
Задержка аварийного отключения: 4 с
Потребляемая мощность: 1,6 Вт
Присоединение проводов: винтовые зажимы 2,5 мм2
Выносливость контактов: 105 включений
Рабочая температура: от -25°С до +50°С
Степень защиты: IP40
Размеры: 2 модуля типа S (35 мм)
Монтаж: на DIN-рейке 35мм
