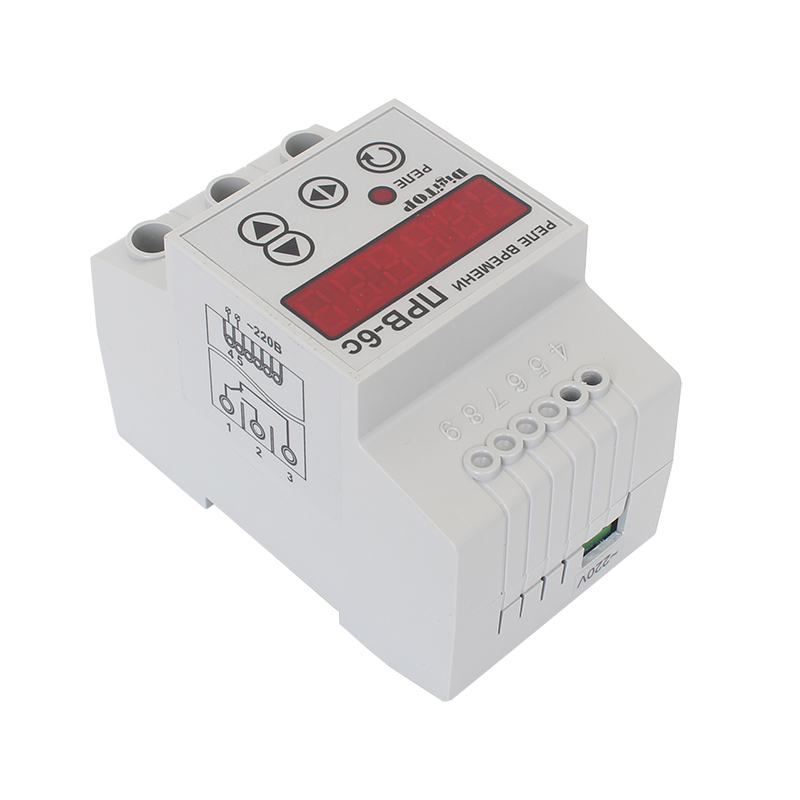

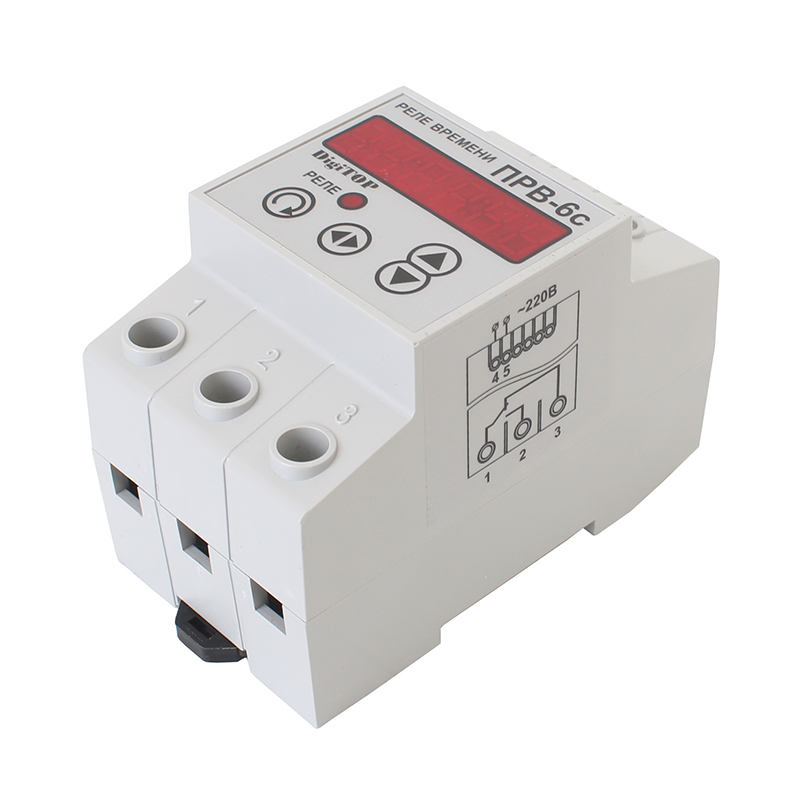

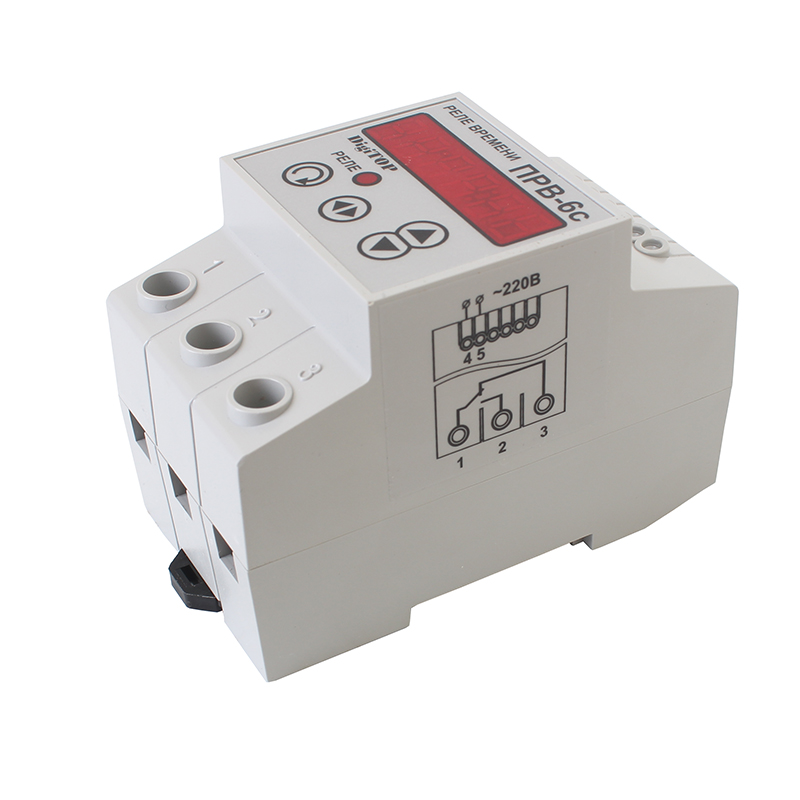

Реле ПРВ-6с

Программируемое реле времени ПРВ-6с позволяет включать или отключать нагрузку в заданное время в течение суток. Для отображения продолжительности текущего временного промежутка и настраиваемых пользователем параметров используется шестиразрядный цифровой индикатор.

Назначение реле ПРВ-6С

Реле времени ПРВ-6с работает в суточном цикле (после окончания цикла автоматически начинается следующий). Возможность периодического подключения электропотребляющих устройств используется в:

  • рекламных конструкциях,
  • системах освещения, отопления, вентиляции, кондиционирования, полива и т. д.,
  • технологическом производственном оборудовании.

Устройство и работа

Одним из узлов реле являются часы реального времени. Их показания и отсчет энергонезависимы, что реализовано с помощью литиевого аккумулятора. Этот же аккумулятор используется для питания памяти, используемой для хранения пользовательских настроек.

Работой реле времени управляет микроконтроллер PIC, функционирующий в соответствии с программой, записанной в энергонезависимую память. При совпадении реального времени и одной из меток, заданных пользователем, происходит переключение исполнительного реле в противоположное состояние.

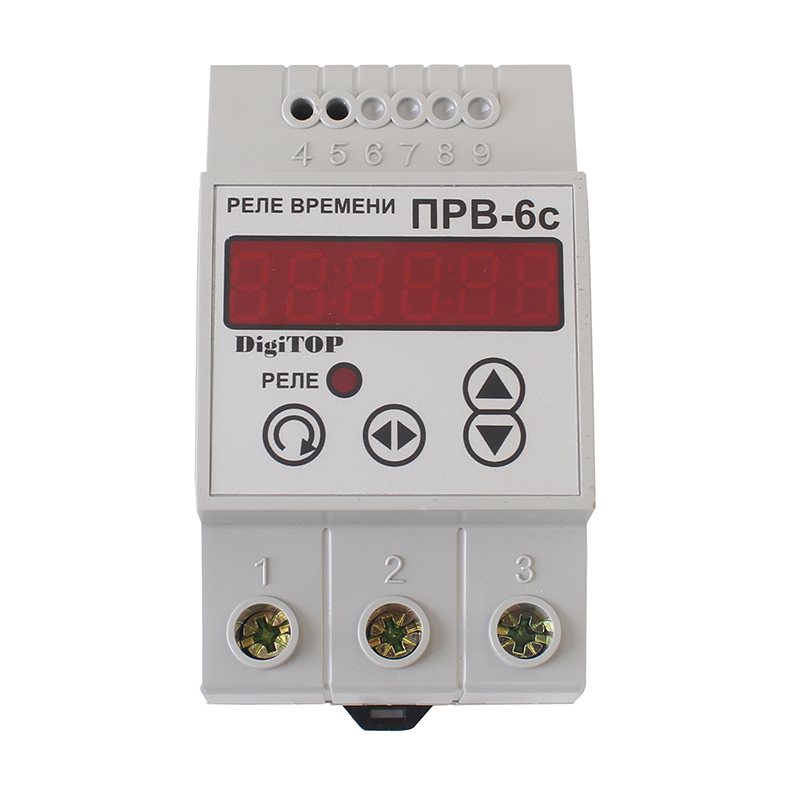

Выбор и изменение значений временных меток производится кнопками, расположенным под индикатором на передней панели устройства. Здесь же размещен светодиод, свечение которого сигнализирует о нахождении исполнительного реле во включенном состоянии. Если необходима коммутация нагрузки с током потребления более 16А (или реактивной нагрузки), то следует использовать более мощное промежуточное реле.

Корпус устройства позволяет выполнить его монтаж на рейку стандарта DIN (занимает 3 модуля). В процессе эксплуатации реле рекомендуется вести периодический контроль надежности крепления и электрических соединений. Также необходимо удалять пыль с электрических контактов.

Производитель дает гарантию на исправное функционирование реле в течение 2-х лет со дня продажи. В противном случае предприятие безвозмездно устраняет любые неисправности, не связанные с нарушением технологии эксплуатации устройства.

Используя Реле времени ПРВ-6с можно настраивать определенный график работы

Функция

Цифровой показатель

Количество настраиваемых временных меток

16

Допустимый ток нагрузки

до 16А

Питающее переменное (50гц) напряжение

(220±22) В

Потребляемая мощность

<3Вт

Допустимая внешняя температура

(+5÷+50) °C

Допустимая относительная атмосферная влажность

(30÷85)%
