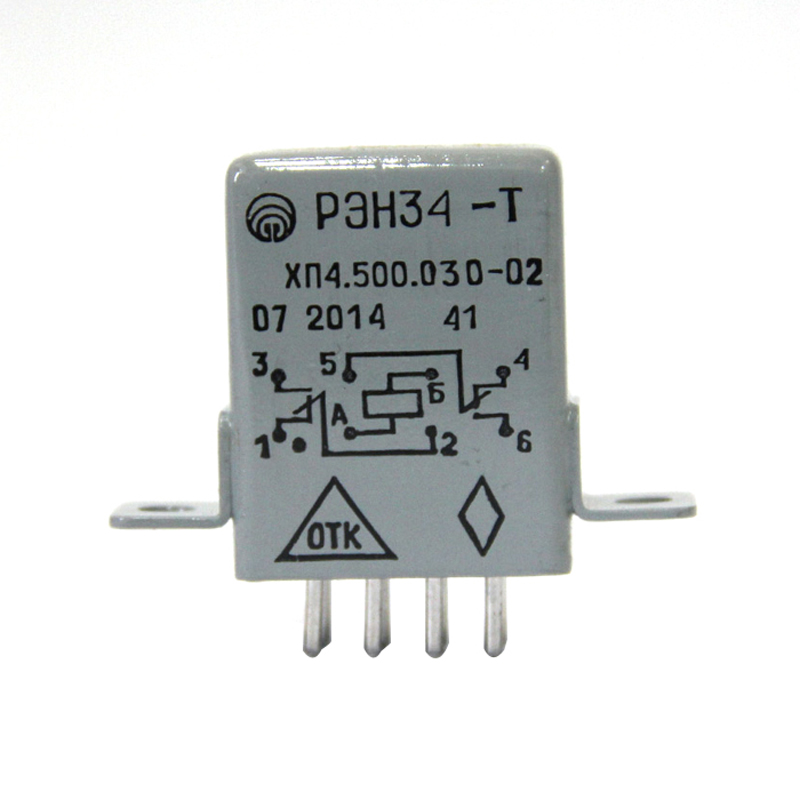

Реле РЭН-34-Т - это электромагнитное герметичное реле постоянного тока с двумя группами на переключение. Оно предназначено для коммутации электрических цепей постоянного тока и переменного тока.

Характеристики

Технические характеристики

Параметр

Значение

Технические условия

ХП0.450.000 ТУ

Коммутируемый ток

от 0,1 до 10 А

Напряжения питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,1 Ом

Время срабатывания

15 мс макс.

Время отпускания

8 мс макс.

Сопротивление изоляции:

в нормальных климатических условиях

1000 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции между обмоткой и корпусом:

при нормальных климатических условиях

750 В

при повышенной влажности

300 В

при пониженном атмосферном давлении

250 В

Виброустойчивость:

от 5 до 50 Гц с амплитудой до 2,5 мм

свыше 50 до 3000 Гц с ускорением до 200 м/с2 (20 g)

Ударная устойчивость

до 50 g

Температура окружающей среды

от -60 до +100°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 10-6 до 2280 мм. рт. ст.

Минимальный срок службы

25 лет

Масса

60 г

Основные электрические параметры

Исполнения

Рабочее напряжение, В

Ток срабатывания при +20°C, мА, не более

Сопротивление обмотки при +20°C, Ом

ХП4.500.000-01.

27±3

40

320±32

ХП4.500.030-01.

12+2-1

100

67±7

Режимы коммутации

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

тока, А

напряжения, В

при нормальной температуре

в том числе при +100°C

0,2 - 2

12 - 34

акт.

пост.

3

5·104

104

0,2 - 5

12 - 115

акт.

50 - 1100 Гц

0,33

104

2·103

2 - 10

12 - 30

акт.

пост.

0,33

104

2·103

0,1 - 5

12 - 30

τ≤15 мс

пост.

0,33

104

2·103

0,1 - 0,5

24 - 250

акт.

пост.

0,33

104

2·103

0,5 - 2

50 - 220

акт.

50 - 1100 Гц

0,33

104

2·103
