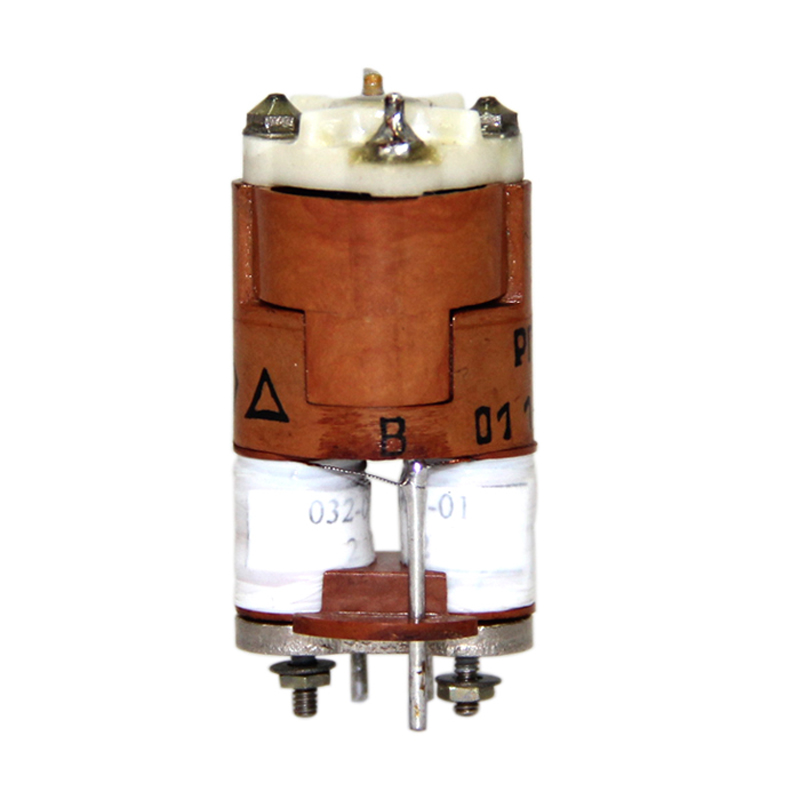

Реле РППВ-10

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле электромагнитное РППВ-10 - это поляризованное поворотное высокочастотное реле постоянного тока с одним замыкающим контактом, негерметичное, двухстабильное, двухпозиционное. Оно предназначено для коммутации электрических сигналов частотой до 30 МГц.

Характеристики

Технические характеристики

Параметр

Значение

Напряжения питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Максимальное сопротивление контактов

≤0,2 Ом

Максимальное время срабатывания

15 мс

Максимальное время отпускания

15 мс

Сопротивление изоляции:

в нормальных климатических условиях

200 МОм

при максимальной температуре

50 МОм

при повышенной влажности

20 МОм

Электрическая прочность изоляции:

при нормальных климатических условиях

3,5 кВ (эфф.)

при повышенной влажности

2,1 кВ (эфф.)

Виброустойчивость:

от 5 до 39 Гц с амплитудой до 1 мм

свыше 40 до 500 Гц с ускорением до 59 м/с2 (6 g)

Ударопрочность

до 40 g

Температура окружающей среды

от -50 до +70°C

Относительная влажность

до 98% при +40°C

Атмосферное давление

от 1,07·104 Па до 6·104 Па

Минимальный срок службы

25 лет

Масса

17 г

Основные электрические параметры

Исполнения

Рабочее напряжение, В

Напряжение срабатывания и отпускания, В

Сопротивление обмотки, Ом

ШИ4.562.010

12.6+1,4-4

2 - 8

24 ± 2

ШИ4.562.011

27+3-6

4 - 18

90 ± 5

Режимы коммутации

Частота пропускаемого сигнала, МГц

Величина пропускаемого сигнала, не более

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

напряжения, кВ (эфф.)

ток, А

при нормальной температуре

в том числе при +70°C

1,5

1,4

6

2

105

5·104

6

1,3

6

15

1,2

5

30

1

2,5
