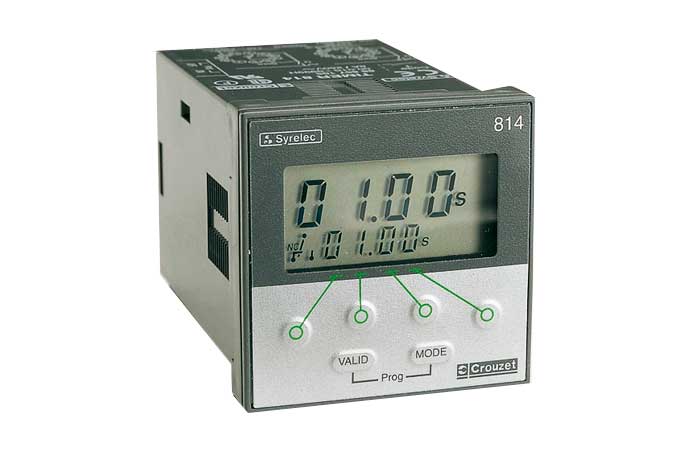

Реле Timer,TOP 948
Описание
Устройсва Timer,TOP 948 - это многофункциональные реле с настройкой времени.
Модификации
- Timer 814,
- Timer 815,
- Timer 816.
Особенности
Timer:
- Программирование может осуществляться без включения напряжения питания (встроенная батарея).
- Программирование может блокироваться так, что изменить можно только устанавливаемое время (переключатель сбоку).
- Установленное время и состояние реле отображаются на дисплее.
- Timer 815
- Четыре функции, все варианты с задержкой срабатывания и функ- цией поддержки памяти при отключении питающего напряжения.
- Timer 815 имеет на выходе два переключающих контакта: в функции A1 один из контактов работает без задержки.
- Timer 814 имеет шесть функций: A,B,C,D,Di,H В функции мигания (D,Di) время включения и выключения одинаковой длительности.
TOP 948:
- Цифровое реле времени с низким разбросом параметров, с многофункциональным дисплеем LCD, который отображает установленное и оставшееся время, выбранную функцию времени, а также состояние реле.
- Имеет функцию поддержки памяти на случай исчезновения напряжения, для достигнутого времени и для запрограммированной величины. Возможность блокировки программирования, сброса на передней панели и настройки времени для посторонних.
- Отсчет времени начинается когда штырек 5 активируется соединением с штырьком 2 посредством датчика (напр. индуктивного)или подачей напряжения.
|
Параметры |
Timer |
TOP 948 |
|
Напряжение питания |
24, 110-240 V |
220-240, 110-127, 24 VAC (50/60 Hz, 85-110% Un |
|
Потребляемая мощность |
11 VA при 230 VAC, 3,5 VA при 110 VAC 1 VA при 24 VAC, 0,5 W при 24 i 12 VDC |
24 V:1,3 VA(1W)/48 V:4 VA/ 115:4 VA/230 V:17 VA |
|
Выход |
переключающие реле 8A/250VAC резистивная нагрузка |
1 переключ. контакт, max 5 AAC/1 ADC, min 50 mA, 250 V, 1250 VA/30 W |
|
Максимальная нагрузка |
Max 2000 VA/190 W |
|
|
Индикатор |
- |
величины отсчёта: 4 большие цифры, выс. 8 mm. Программов.:4 цифры, выс.6 mm |
|
Степень защиты |
IP65 |
IP65 |
|
Масса |
100 г |
|
