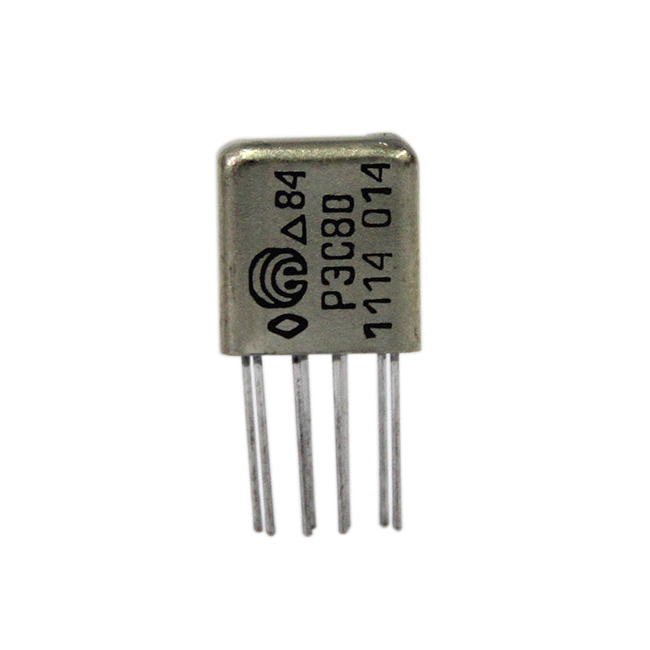

Реле РЭС80

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РЭС-80 - это электромагнитное герметичное реле постоянного тока с двумя контактами на переключение. Оно предназначено для коммутации электрических цепей постоянного и переменного тока.

Характеристики

Технические характеристики

Параметр

Значение

Технические условия

ДЛТ0.455.001 ТУ

Коммутируемые токи

от 0,001 до 1 А

Напряжение питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,25 Ом; ≤0,5 Ом

Максимальное время срабатывания

4 мс

Максимальное время дребезга при срабатывании

1,5 мс

Максимальное время отпускания

2 мс

Максимальное время дребезга при отпускании

2 мс

Сопротивление изоляции:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции:

при нормальных климатических условиях

200 В эфф.

при пониженном атмосферном давлении

150 В эфф.

при повышенной влажности

150 В эфф.

Виброустойчивость:

от 0,5 до 10 Гц с ускорением до 20 м/с2 (2g)

от 10 до 55 Гц с амплитудой до 2 мм

свыше 55 до 4000 Гц с ускорением до 200 м/с2 (20 g)

Ударная устойчивость

до 75 g

Температура окружающей среды

от -60 до +100°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 630 до 2280 мм. рт. ст.

Максимальный срок службы

25 лет

Габаритные размеры

5,3х10,4х20,4 мм

Масса

2 г

Напряжения питания

Исполнения

Рабочее напряжение, В

Напряжение срабатывания при +25°C, В, не более

Сопротивление обмотки при +25°C, Ом

ДЛТ4.555.014-00; -05

27 ± 2,7

14,2

1700+255-170

ДЛТ4.555.014-01; -06

15 ± 1,5

8,5

610 ± 61

ДЛТ4.555.014-02; -07

6.3 ± 0,63

3,4

105 ± 10.5

ДЛТ4.555.014-03; -08

4 ± 0,4

2,35

55 ± 5.5

ДЛТ4.555.014-04; -09

3 ± 0,3

1,7

30 ± 3

ДЛТ4.555.014-14; -15

27 ± 2,7

15,2

1620+243-162

Режимы коммутации

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

тока, А

напряжения, В

при нормальной температуре

в т. ч. при +100°C

0.01 – 0.25

6 – 36

активная

постоянный

10

105

5·104

0.25 – 0.5

6 – 36

активная

постоянный

10

5·104

2.5·104

0.5 – 1

6 – 36

активная

постоянный

1

5·103

2.5·103

0.1-0.15

6 – 60

активная

50 - 10000 Гц

10

105

5·104

0.15 – 0.25

6 – 36

τ≤15 мс

постоянный

3

1.25·104

6.25·103

0.25 – 0.5

6 – 36

τ≤5 мс

постоянный

1

5·103

2,5·103

0.25 – 0.5

6 – 44 эфф.

активная

50 - 10000 Гц

5

5·104

2,5·104

0.5 – 1

6 – 44 эфф.

активная

50 - 10000 Гц

1

2·103

103

5·10-6 – 0.01

0.05 – 10

активная

постоянный

10

1.5·105

7.5·104

0.001 – 0.1

0.05 – 36

τ≤5 мс

постоянный

7

8·104

4·104

0.001 – 0.1

0.05 – 36

активная

50 - 10000 Гц

7

4·104

2·104
