Реле РЭС49

Голосов: 2
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

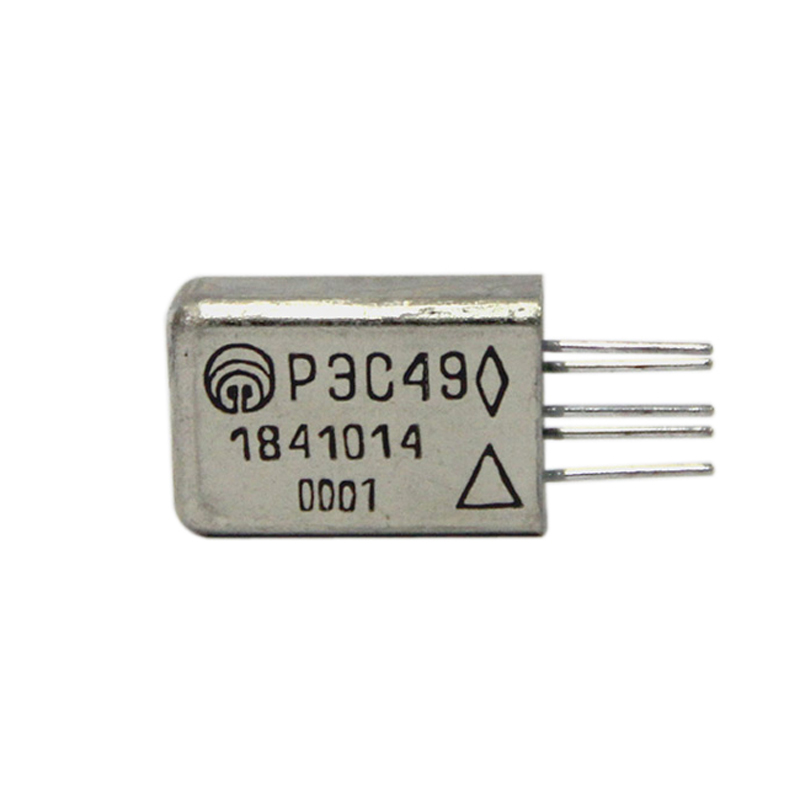

Реле РЭС-49 - это электромагнитное герметичное реле постоянного тока с одним контактом на переключение. Оно предназначено для коммутации электрических цепей постоянного тока.

Характеристики

Технические характеристики

Параметр

Значение

Коммутируемые токи

от 10-6 до 1 А

Напряжение питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов:

для Зл 99.99

≤0,5 Ом

для СрМгН99

≤1,4 Ом

Время срабатывания

3 мс макс.

Время дребезга при срабатывании

2 мс макс.

Время отпускания

2 мс. макс.

Время дребезга при отпускании

1 мс макс.

Сопротивление изоляции между токоведущими цепями и корпусом:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции:

при нормальных климатических условиях

350 В эфф. 50Гц

при пониженном атмосферном давлении

180 В эфф. 50Гц

при повышенной влажности

210 В эфф.

Виброустойчивость:

от 5 до 55 Гц с амплитудой до 2 мм;

свыше 55 до 1000 Гц с ускорением до 300 м/с2 (30 g)

свыше 1000 до 3000 Гц с ускорением до 200 м/с2 (20 g)

Ударная устойчивость

до 75 g

Температура окружающей среды

от -60 до +85°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 10-8 до 2300 мм. рт. ст.

Максимальный срок службы

25 лет

Габаритные размеры

15,6(23)х10х5,3 мм

Масса

3,5 г

Основные электрические параметры

Исполнения

Рабочее напряжение, В

Напряжения срабатывания при +25°C, В, не более

Сопротивление обмотки при +25°C, Ом

РС4.569.421-00.,-04.,-05.,-09.,-12.

27+9-5

18,5

1900+285-380

РС4.569.421.-01.;-06.;-13.

18 ±2

12,2

800 ±160

РС4.569.421-02.,-07.

12+4-2

7,2

270 ± 40,5

РС4.569.421-03.,-08.

6+2-1

3,8

65+6,5-9,75

Режимы коммутации

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

тока, А

напряжения, В

при нормальной температуре

в том числе при +80°C

10-6 – 0.001

0.05 – 10

акт.

пост.

10

105

2,5·104

0.001 – 0.05

6 – 36

τ≤15 мс

пост.

5

2,5·103

1,25·103

0.001 – 0.1

6 – 150

акт.

пост.

10

105

2,5·104

0.01 – 0.1

6 – 100

акт.

50 Гц

≤5

5·104

1,25·104

0,1 – 1.0

6 – 36

акт.

пост.

10

105

2,5·104

1 - 6 аналогичных реле

20 – 36

индукт.

пост.

10

105

2,5·104

7 - 48 аналогичных реле

20 – 36

индукт.

пост.

10

104

2,5·103

Обмотка ДП-29

20 – 36

индукт.

пост.

1

104

2,5·103

1 - 5 аналогичных реле

16 – 20

индукт.

пост.

10

105

2,5·104

6 - 36 аналогичных реле

16 – 20

индукт.

пост.

10

104

2,5·103
