Реле АНШМ2 электромагнитное
Описание
АНШМ2 – линейка специализированных блокирующих реле с электромагнитным управлением и замедленным действием. Устройства данного типа характеризуются наличием контактов с повышенным коммутационным ресурсом и использованием якоря с гравитационным отпусканием. Прибор снабжен прозрачным корпусом для визуального контроля состояния компонентов устройства и рукояткой привода ручного перевода реле в исходное состояние.
Назначение
Реле электромагнитное АНШМ2 применяется в качестве устройства автоматического обеспечения электрических зависимостей, исключающих проявление каких-либо недопустимых состояний оборудования блокирования, централизации или сигнализации на железнодорожном транспорте и поездах метрополитена.
Устройство и работа
Реле имеет корпус прямоугольной формы, изготовленный из прозрачного пластика. Корпус закреплен на монтажной планке, обратная сторона которой оборудована штепсельным разъемом для присоединения к контролируемой эл.цепи. Внутри корпуса установлены катушка с сердечником, якорь, контактная группа и механизм ручного переключения, соединенный с рукояткой.

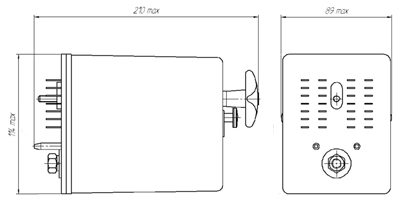

Рис.1 Габаритные и установочные размеры реле АНШМ2
Характеристики
|
Модификация устройства |
АНШМ2-310 |
АНШМ2-620 |
АНШМ2-380 |
АНШМ2-760 |
|
Тип устройства |
Реле эл.магнитное, нейтральное, медленнодействующее |
|||
|
Технический стандарт |
ТУ У 31.2–34167410–016:2009 |
|||
|
Напряжение питания, номинал, В |
12,0 |
|||
|
Напряжение перегрузки, В |
20,0 |
|||
|
Напряжение отпускания, В |
1,6 |
1,8 |
||
|
Напряжение притяжения, В |
6,7 |
7,5 |
||
|
Сопротивление обмоток, Ом |
1х310,0 |
2х310,0 |
1х380,0 |
2х380,0 |
|
Замедление, сек. |
0,90 |
0,50 |
0,90 |
0,50 |
|
Коммутационный ресурс, циклов срабатывания |
10 000 |
|||
|
Габариты устройства, мм |
210х114х89 |
|||
|
Масса устройства, максимум, кг |
2,2 |
|||
