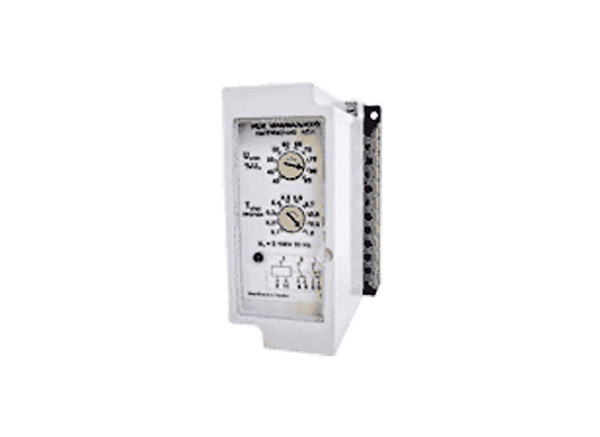

Реле минимального напряжения НЛ-5 является электронным устройством коммутации электроцепей в зависимости от величины входного напряжения.

Назначение реле НЛ-5

Реле применяется в качестве защитного и автоматизирующего устройства для систем, функционирующих в электроэнергетических отраслях.

Реле НЛ-5 обладает следующими особенностями:

  • Дискретность настроек,
  • Наличие градуированной шкалы,
  • Наличие по одному замыкающему и размыкающему контакту.

Как точно называется

Реле напряжения НЛ-5

Пределы уставок

(10÷500)В

Поддиапазоны уставок

(10÷50)В

(40÷200)В

(100÷500)В

Шаг изменения уставок

500мВ для поддиапазона (10÷50)В

2В для поддиапазона (40÷200)В

5В для поддиапазона (100÷500)В

Рабочее напряжение Uном

400В для пределов (10÷500)В и поддиапазона (100÷500)В

60В для поддиапазона (40÷200)В

220В для поддиапазона (100÷500)В

Возвратный коэффициент

1,05÷1,1

Мощность потребления (для начала шкалы)

500мВА для поддиапазона (100÷500)В

100мВА для остальных поддиапазонов

Мощность потребления (для Uном)

2ВА для Uном 400В

300мВА для других Uном

Степень герметичности

IP40 (оболочка)

IP10 (контакты)

Размер

70х136х140мм

Вес

800г
