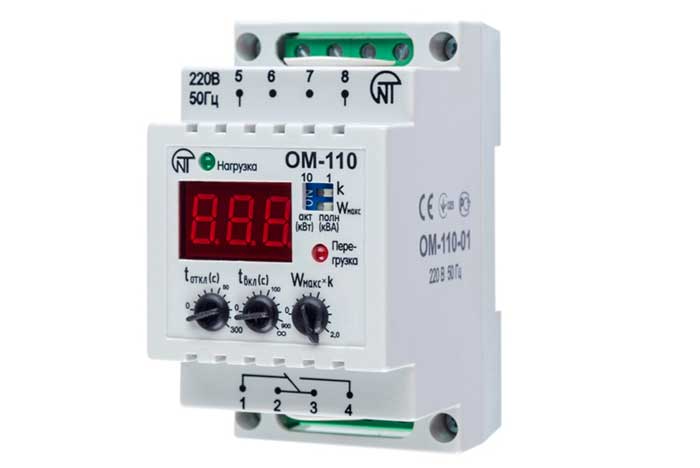

Реле ОМ-110

No votes yet
Категория:

Реле ОМ-110 предназначено для измерения и постоянного контроля активной или полной мощности однофазной нагрузки.

Функциональные возможности

Реле ограничения мощности обеспечивает:

  • измерение и контроль в диапазоне от 0 до 20 кВА,
  • отключение нагрузки в случае превышения заданного пользователем уровня максимально допустимой мощности потребления нагрузки.

Модификации

  • ОМ-110- 01.

Конструктивное исполнение

Пороги максимальной мощности ( W макс *k ), времени задержки отключения ( t откл (с) ) и времени автоматического повторного включения ( t вкл (с) ) задает пользователь с помощью ручек и переключателей, вынесенных на лицевую панель реле ОМ-110.

Изделие может использоваться как:

  • цифровой ваттметр (измеритель активной или полной мощности);
  • реле ограничения потребляемой мощности;
  • реле выбора приоритетной нагрузки.

Реле подключается без разрыва электрической цепи. Для измерения тока используется встроенный трансформатор тока. Питание изделия осуществляется от цепей измерения напряжения

Реле ОМ-110 отображает значение мощности и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.

Технические характеристики
Параметры Значение
Номинальное переменное однофазное напряжение питания, В 220/230
Частота сети, Гц 47 - 53
Диапазон измерения мощности, кВт (кВА) 0 - 20
Точность измерения мощности, не хуже , % 2,5
Диапазон регулирования по t вкл, с 0 - 900
Диапазон регулирования по t откл, с 0 - 300
Время готовности, не более, с 0,8
Максимальный коммутируемый ток (активной нагрузки), А 8
Минимальное напряжение, при котором сохраняется работоспособность, В 130
Максимальное напряжение, при котором сохраняется работоспособность, В 300
Максимально е допустимое напряжение, В 400
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Мощность потребления  при неподключенной нагрузке ), Вт до 3,5

Эксплуатация

Оптимальными условиями для использования реле ОМ-110 являются:

  • температура окружающей среды от -20 до +45 C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха (при температуре +25 C) 30 ... 80%.
