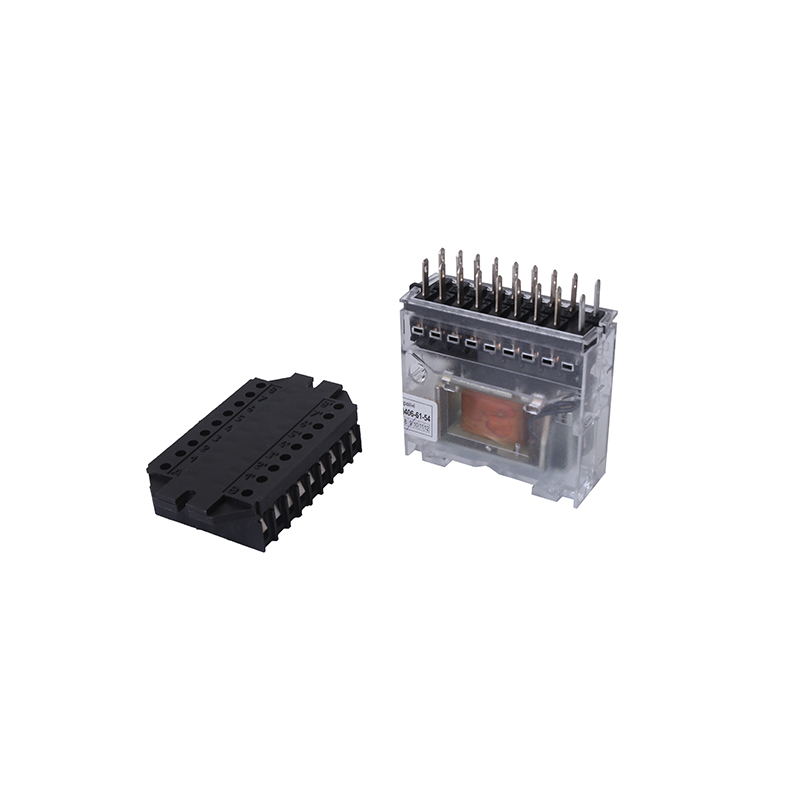

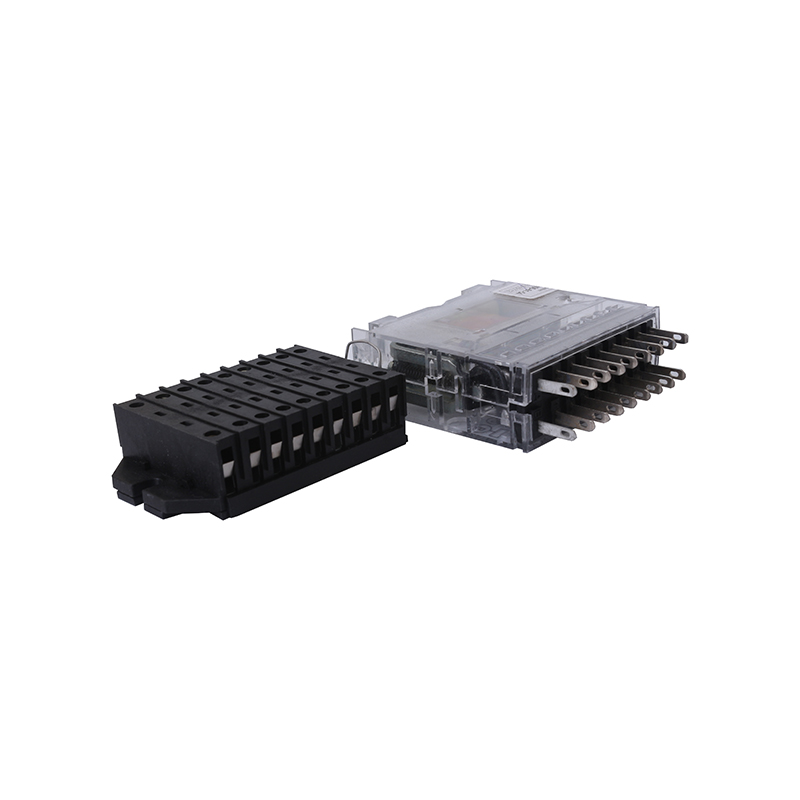

Реле РЭП-20 относятся к категории коммутационных электротехнических приборов для функционирования в электроцепях любого типа тока.

Назначение реле РЭП-20

Электромагнитное реле РЭП-20 используются для управления электроприводами, получающими электроэнергию от источников постоянного или переменного напряжения и эксплуатирующимися на водном транспорте (судах).

При этом необходимо, чтобы в течение часа количество переключений не превышало 1200 раз, а длительность нахождения во включенном состоянии по отношению к длительности нахождения в выключенном состоянии не превышала 40%.

Устройство и работа

Допустимо функционирование реле электромагнитных промежуточных в следующих временных режимах:

  • Непрерывном,
  • Кратковременном,
  • Кратковременном повторяющемся,
  • Кратковременно-прерывистом.

Конструкция реле пригодна для эксплуатации:

  • В климатических условиях, соответствующих категориям У3, Т3, УХЛ4,
  • При воздействии вибрационных нагрузок с частотой (2÷80)Гц, амплитудой 6,1см и ускорением ±0,7g,
  • При воздействии ударных нагрузок с частотой (40÷80)/мин и ускорением ±5g,
  • При внешней относительной влажности при +45°C до 78%, а при +40°C до 85%.

Питающее напряжение может изменяться в пределах (0,85÷1,05) от его номинальной величины.

Полное название

Реле РЭП-20

Мощность потребления постоянного тока

<4Вт

Мощность потребления переменного тока

<7ВА

Сила тока через контакты

Постоянное напряжение на катушке

(12/15/24/27/48/60/110/220)В

Переменное (49÷51)Гц напряжение на катушке

(12/24/40/110/127/230/240)В

(0,38/0,4/0,415)кВ

Переменное (59÷61)Гц напряжение на катушке

(12/24/40/110/230/240)В

(0,38/0,4)кВ

Постоянное напряжение на контактах

(12÷220)В

Переменное напряжение на контактах

(12÷440)В

Нижний предел тока коммутации

10мА (для напряжения 12В)

Испытательное напряжение изоляции

2,5кВ

Сопротивление изоляции

>50МОм (холодной)

>10МОм (теплой)

Длительность переключения

<30мс

Допустимая внешняя влажность

<98% при +35°C

Рабочий температурный диапазон

(-50÷+55)°C

Климатическое исполнение

О4

Износостойкость механическая

20млн. циклов по переменному току

30млн. циклов по постоянному току

Размер

25х73х78мм

48х85х87мм

Масса

180 грамм (без контактной колодки)

250 грамм (с колодкой под пайку)

300 грамм (с колодкой с винтовыми зажимами)
